本文探讨了在并行流程中如何处理驳回操作，指出并行网关内部的驳回是可以实现的，而外部驳回不可行。通过拆解结案节点，将结案步骤分为结案0和结案，使得驳回操作能够在并行网关内部完成。若不需要驳回，可以将两个结案步骤合并为一个事务。这一解决方案有助于优化工作流程和事务管理。
- 并行的多条支线是一个事务
- 并行的多线支线内部可以进行驳回
- 并行不能进行外部向内部的驳回
- 并行不能进行内部向外部的驳回
- 并行网关成对出现

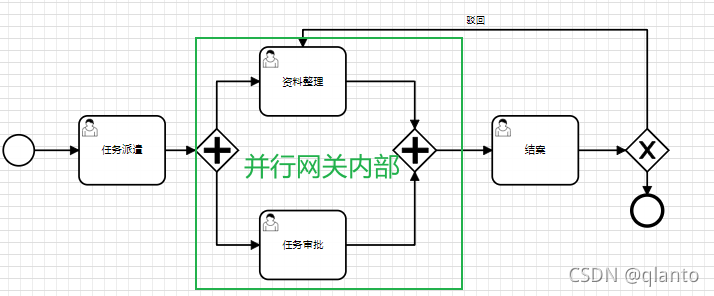

如图，绿色框内可以看作是并行网关的内部，倘若需要从结案的节点驳回至资料整理则不可实现
解决方案:
拆解结案节点
将结案节点分为两步
- 结案0
- 结案

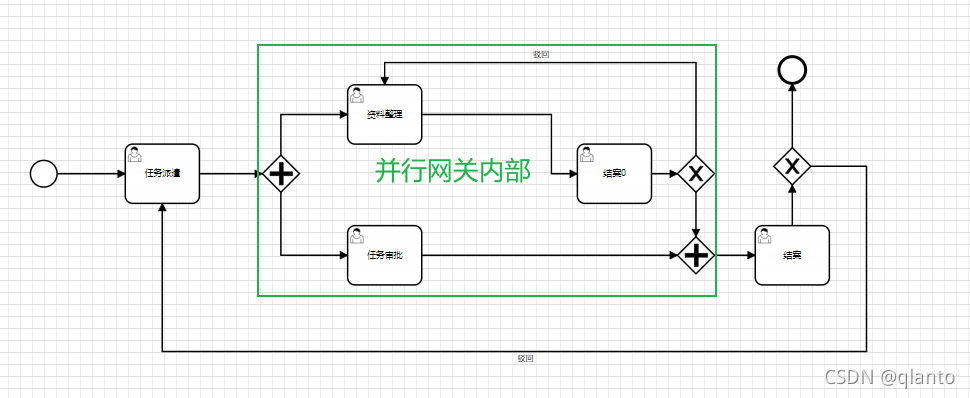

最终流程图如下:
现在把驳回的那一步放在了并行网关内部,驳回操作就可以完成.
如果不需要驳回,则将结案0节点的完成和结案节点的完成放在一个事务中完成
