STM32 F4系列时钟树探索

最新推荐文章于 2024-06-01 12:45:52 发布

Ehang_Maker

最新推荐文章于 2024-06-01 12:45:52 发布

阅读量2k

点赞数

分类专栏： STM32开发实践文章标签： stm32 单片机 arm 时钟

本文链接：https://blog.youkuaiyun.com/qq_44343584/article/details/122338509

版权

一、时钟源的基本概念

1.STM32 有5个时钟源:HSI、HSE、LSI、LSE、PLL。

HSI（High Speed Internal）是高速内部时钟，RC振荡器，频率为16MHz，精度不高。可以直接作为系统时钟或者用作PLL时钟输入。
HSE（High Speed External）是高速外部时钟，可接石英/陶瓷谐振器，或者接外部时钟源，频率范围为4MHz~26MHz。
LSI（Low Speed Internal）是低速内部时钟，RC振荡器，频率为32kHz，提供低功耗时钟。主要供独立看门狗和自动唤醒单元使用。
LSE（Low Speed External）是低速外部时钟，接频率为32.768kHz的石英晶体。RTC。
PLL为锁相环倍频输出。

2.系统时钟SYSCLK可来源于三个时钟源：

HSI振荡器时钟
HSE振荡器时钟
PLL时钟

3.任何一个外设在使用之前，必须首先使能其相应的时钟。

二、STM32F4系列时钟树

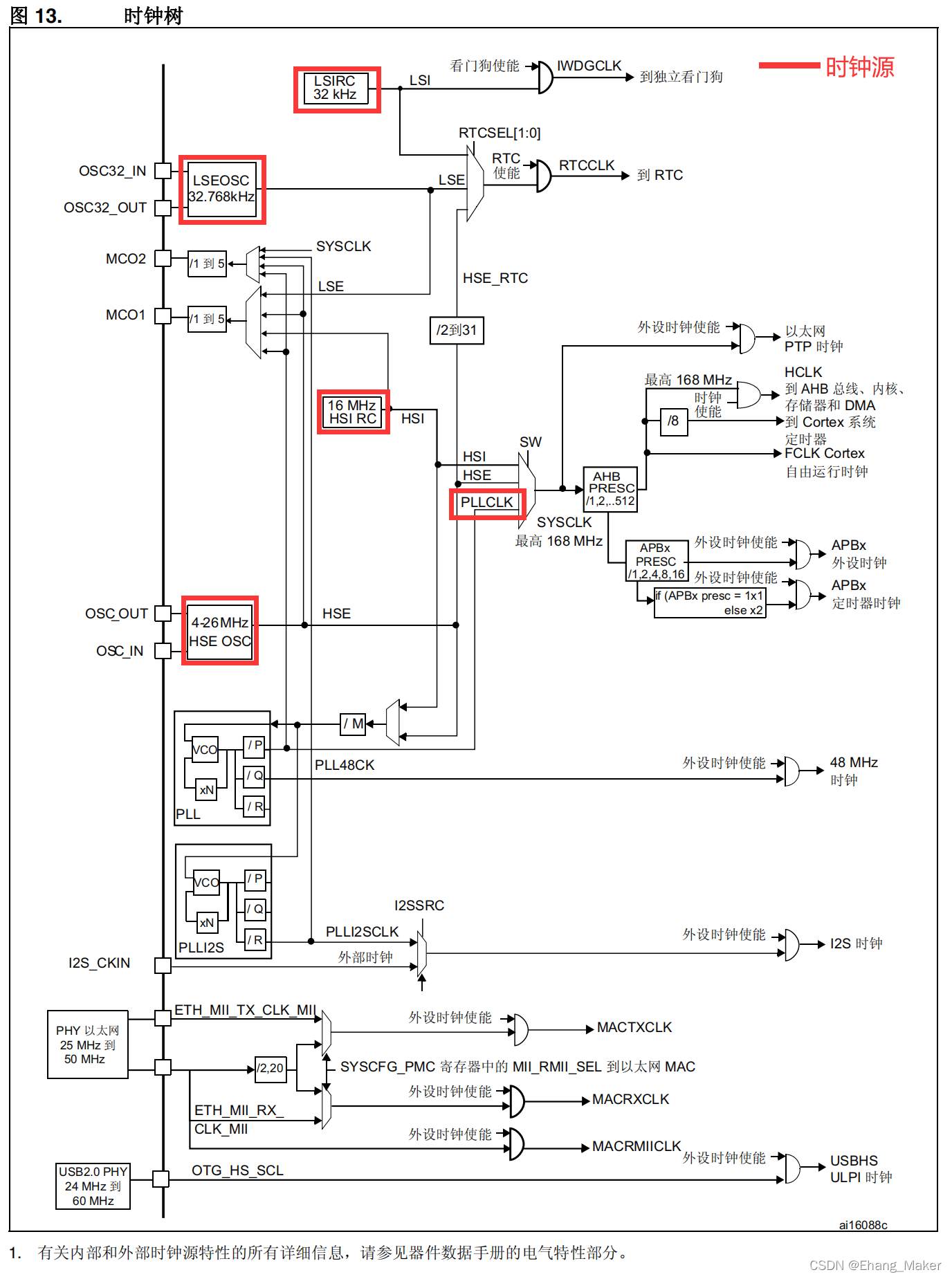

在这里插入图片描述
三、RCC相关配置寄存器

typedef struct
{

  __IO uint32_t CR;
  __IO uint32_t PLLCFGR;
  __IO uint32_t CFGR;          /*!< RCC clock configuration register,                            Address offset: 0x08 */
  __IO uint32_t CIR;           /*!< RCC clock interrupt register,                                Address offset: 0x0C */
  __IO uint32_t AHB1RSTR
