嘉立创EDA上传工程到开源平台的一个可能BUG

已于 2024-03-01 11:51:38 修改
阅读量1.2k 收藏 8
点赞数 14
分类专栏： LCEDA 文章标签： bug
于 2024-03-01 11:50:02 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/qq_44309116/article/details/136391327
版权

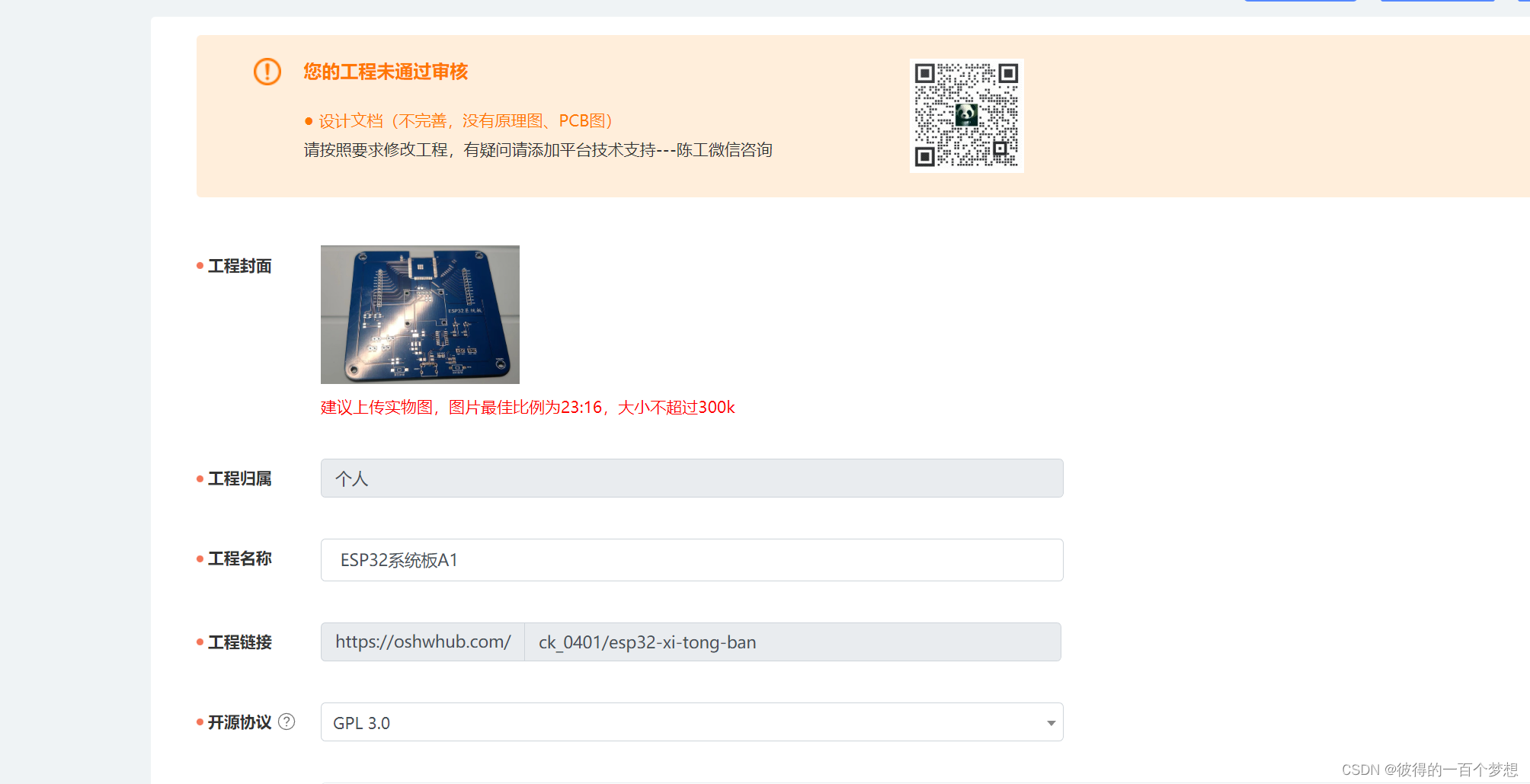

我的工程都有原理图和PCB，但是审核不通过
在这里插入图片描述
在这里插入图片描述

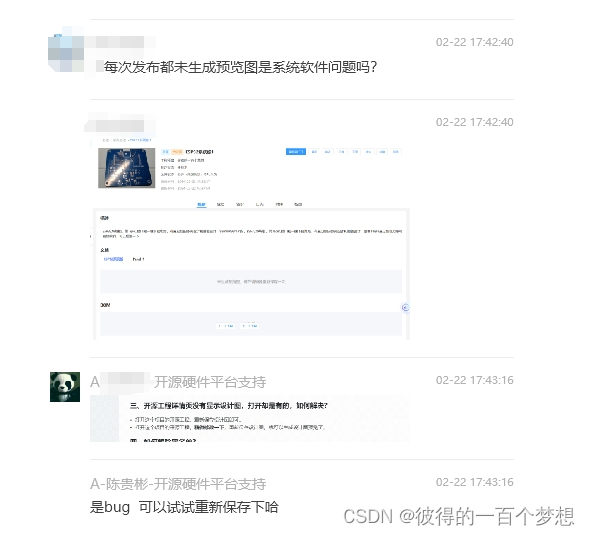

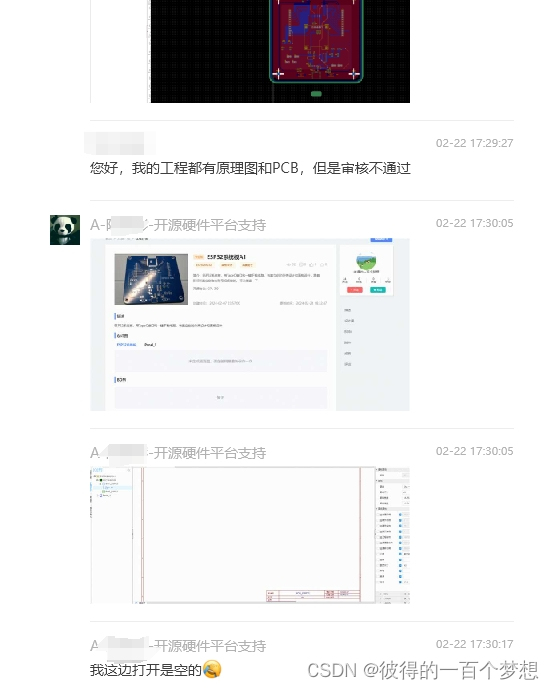

我的工程都有原理图和PCB，但是审核不通过
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

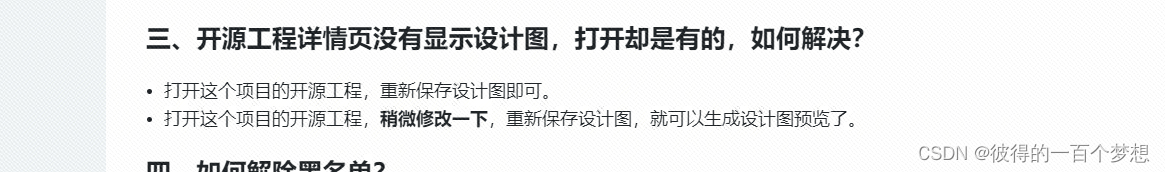

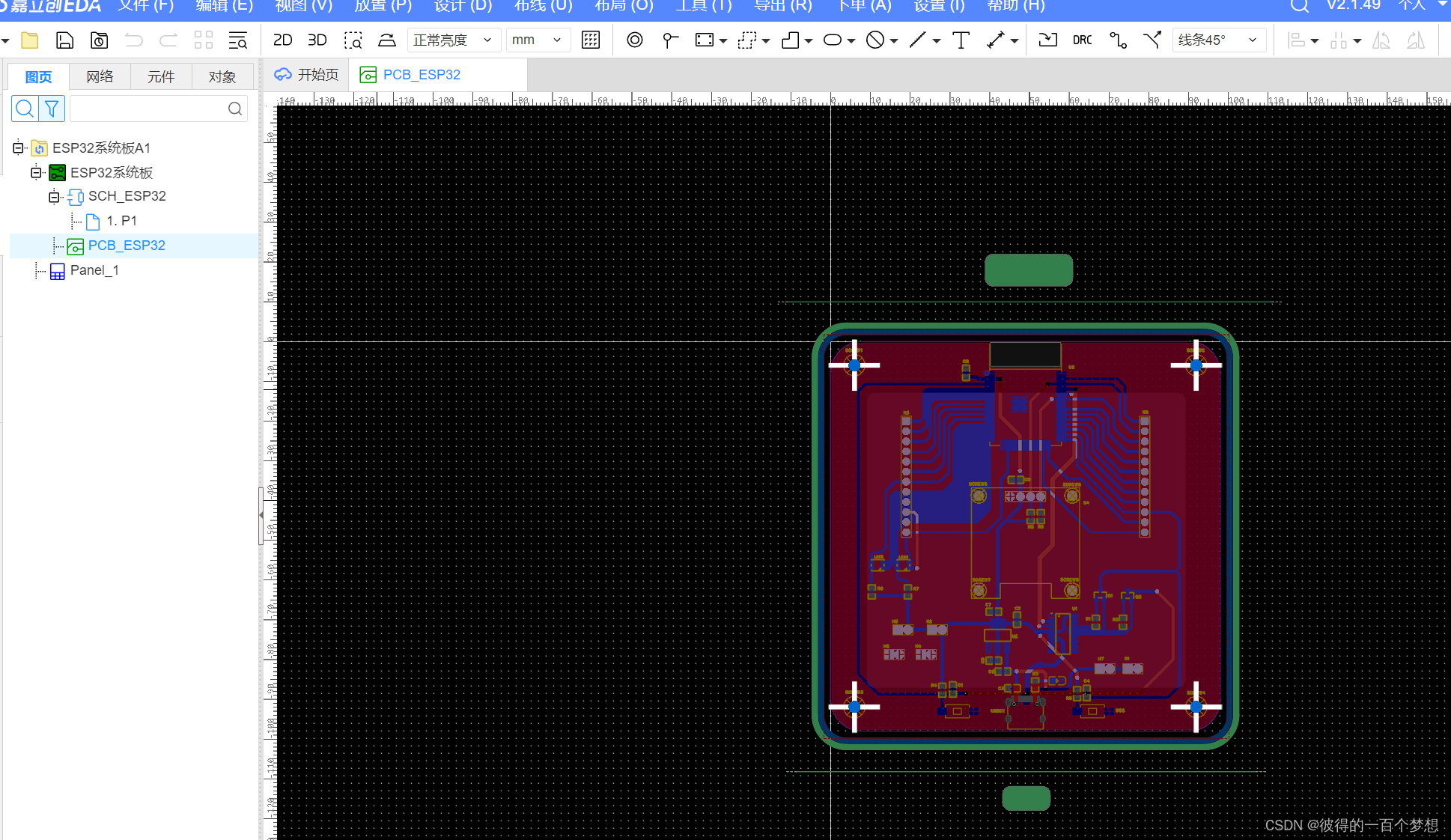

总结：必须在上传工程后把原文件对应的原理图修改一下再保存，原理图上加一个点，PCB丝印上也加一个点或者线都行，然后再保存就显示了。

在这里插入图片描述

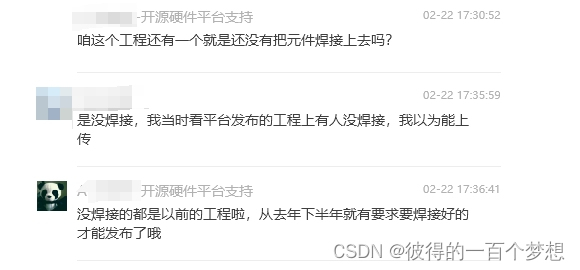

从2023年下半年上传的PCB文件就必须要焊接后才能过审核了，现在的审核变严格了一点
