ANSYS Workbench仿真（ADD）：网格重划分技术

Mesh Nonlinear Adaptivity

在案例求解过程中，按照一定的规则进行网格重划分以实现：

• 提高仿真精度
• 解决大变形或网格distorted导致的不收敛问题

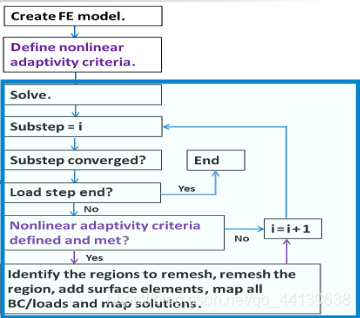

网格自动重划分流程图

在workbench中插入Nonlinear Adaptive Region启动求解

• 定义触发网格重划分的‘criterion’
• 规定检查频率和应用区域

触发原则

• Energy-Based Criterion
  在子步骤中，如果元素的应变能大于或等于该元素所属组件的平均应变能乘以用户定义的因子，则该元素将被拆分和修正。
  • 在高应力集中和网格太大的区域细化网格
  • 适用于2D元素和3-D线性四面体（SOLID285）
• Position Based
  在子步骤中，如果元素的所有节点都在用户定义的区域内，则将对元素进行拆分和修复。
  • 在难以预测将要出现或进入模型哪些元素的区域中优化网格。 例如，通过压缩密封的变形填充的小空腔
  • 适用于2D元素和3D线性四面体元素（SOLID285）。
