Matlab绘图基础（一）

plot()函数

plot(x, y)：画每一个点(x, y)

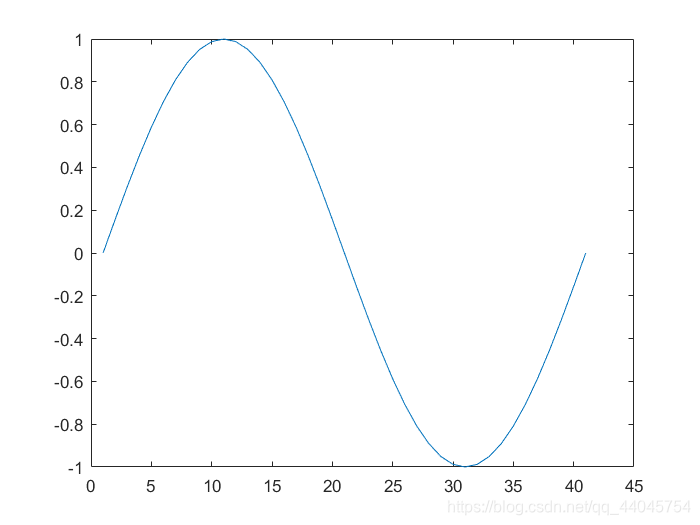

plot(y)：画出每一个点(x, y)，x是[1……n]，n = length(y)，x默认依次增加1

Example01：plot(cos(0:pi/20:2pi))；

Example02：（…三个点表示换行）
plot(cos(0:pi/20:2pi));…
plot(sin(0:pi/20:2*pi));
（结果只显示sin函数的图形，因为Matlab绘制图形前会刷新界面，当下一个图形要绘制时会清空之间的图形重新绘制）

要想实现绘制后面图形时前一个不被立马刷新掉，即保留一会显示时间，则可以用：hold on/off来实现
```
 hold on
 plot(cos(0:pi/20:2*pi));...
 plot(sin(0:pi/20:2*pi));...
 hold off
```

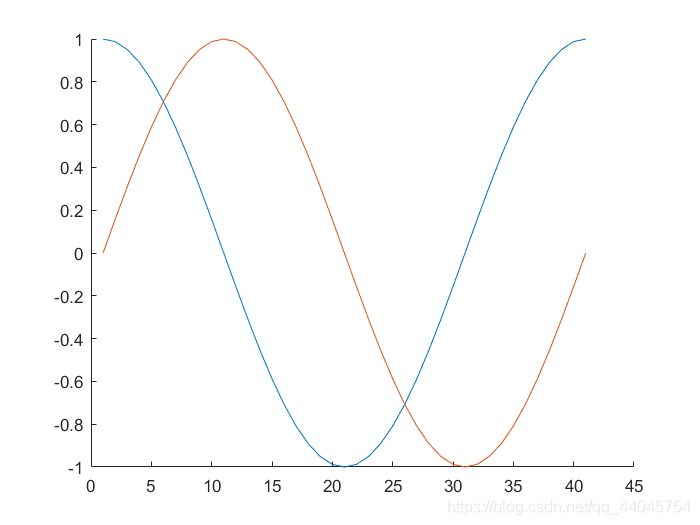

运行效果如下：

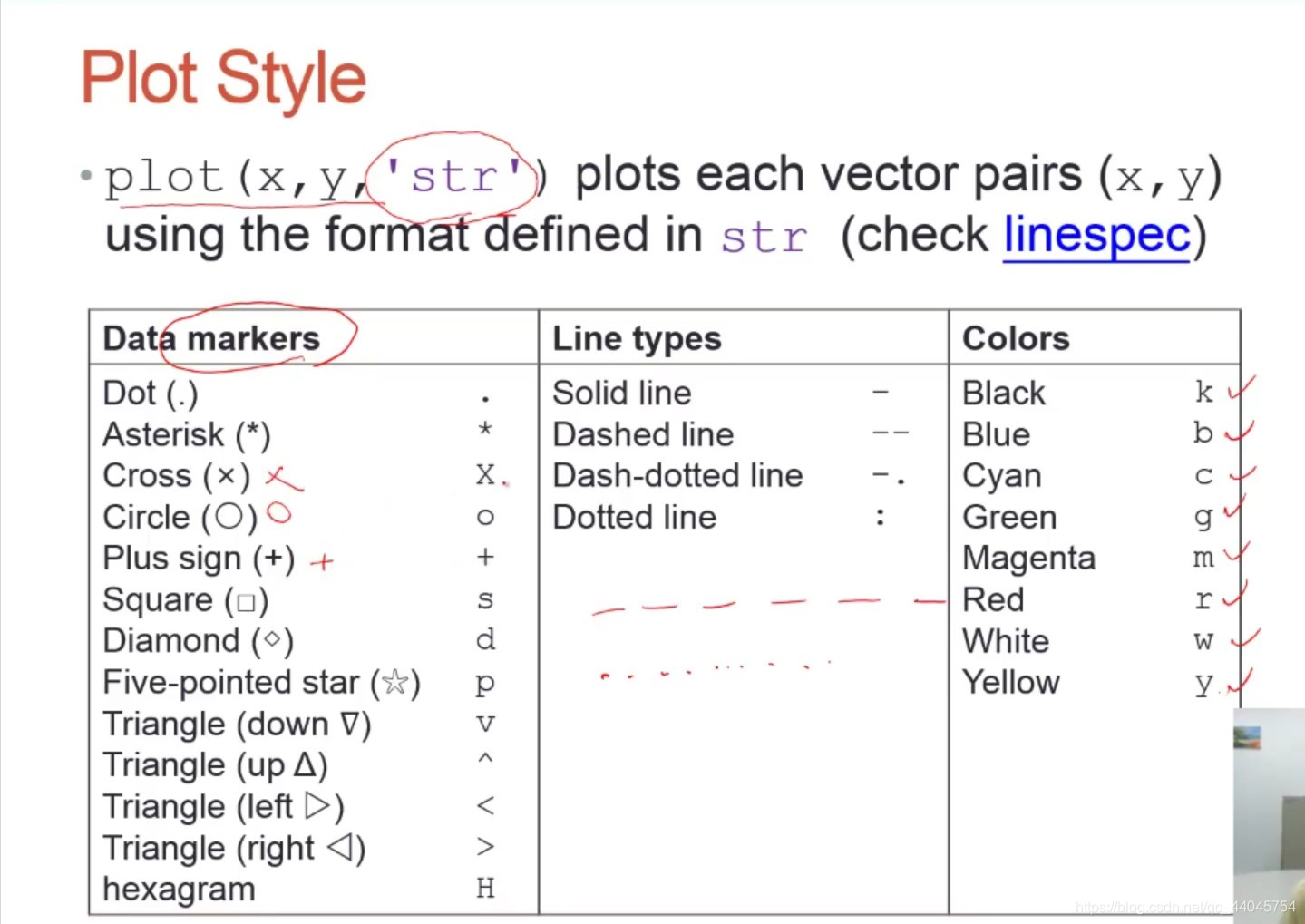

plot style：

例如要用红色圈圈来绘制cos图形，用绿色星号来绘制sin图形：

hold on
plot(cos(0:pi/20:2pi), ‘or’);…
plot(sin(0:pi/20:2pi), ‘*g’);…
hold off

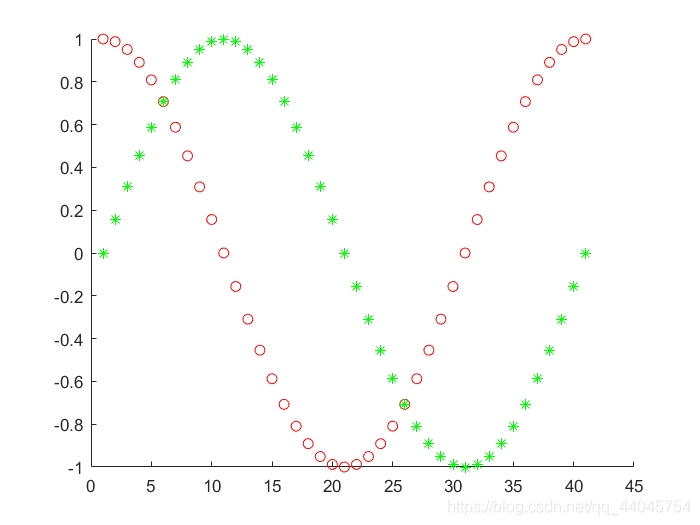

运行结果如下：

同样地加线条的类型：

hold on
plot(cos(0:pi/20:2pi), ‘or–’);…
plot(sin(0:pi/20:2pi), ‘*g:’);…
hold off

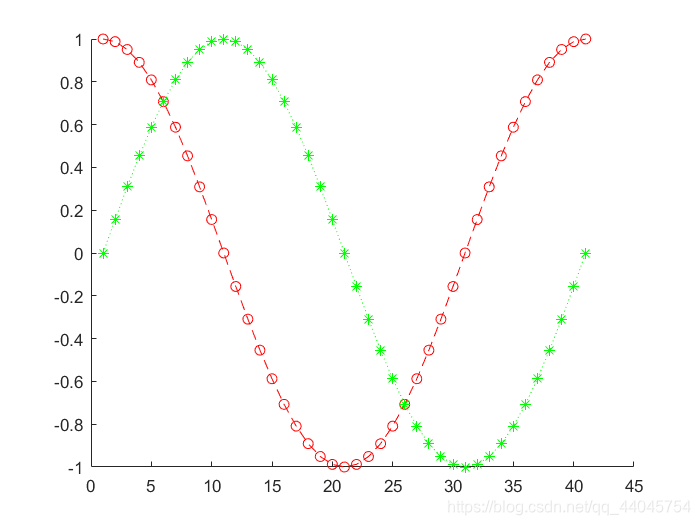

运行结果如下：
在这里插入图片描述
了解更多样式在Matlab右上角搜索框搜索 LineSpec

legend()函数

用作曲线标识图标，当曲线很多时可以标记哪个样式是哪个函数的

Example：
x = 0:0.5:4pi;
y = sin(x); h = cos(x); w = 1./(1+exp(-x));
g = (1/(2pi2)^0.5).exp((-1.(x - 1pi).^2)./
(2*2^2));
plot(x,y,‘bd-’, x, y, ‘gp:’, x, w, ‘ro-’, x, g, ‘c^-’);
legend(‘sin(x)’, ‘cos(x)’, ‘Sigmoid’, ‘Gauss function’);

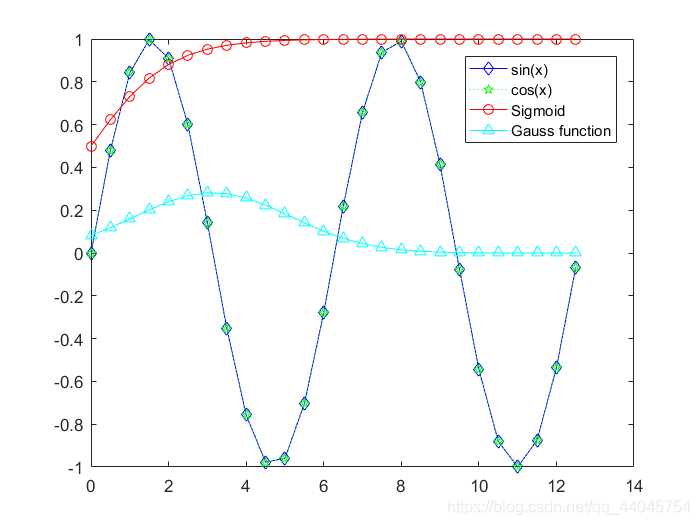

运行代码如下：（右上角图标）
title() and ?label()

在legend()函数为每条曲线添加完标识后，坐标轴的X，Y轴的含义和这个曲线的含义需要表示在图形中

title()
xlabel()
ylabel()
zlabel()

x = 0:0.1:2pi; y1 = sin(x); y2 = exp(-x);
plot(x, y1, '–’, x, y2, ‘?’);
xlabel(‘时间’);
ylabel(‘距离’);
title(‘路程图’);
legend(‘sin(t)’, ‘e^{-x}’);

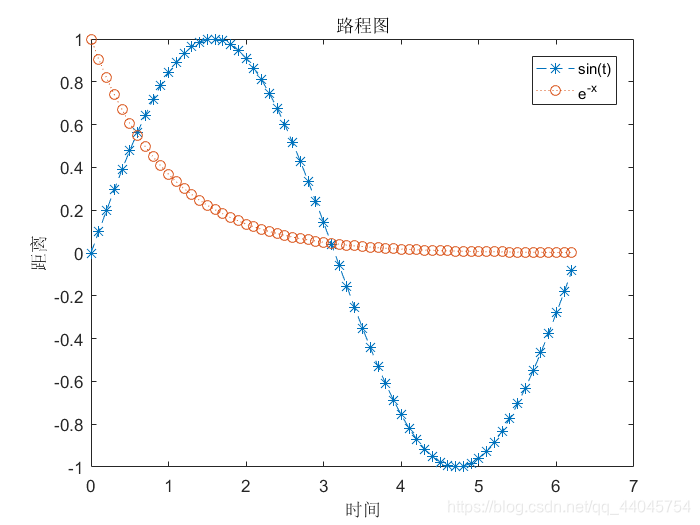

运行效果如下：（看标题和X，Y含义）
text() and annotation()

小知识点补充：

linspace是Matlab中的一个指令，用于产生指定范围内的指定数量点数，相邻数据跨度相同，并返回一个行向量。
调用方法：linspace(x1,x2,N)
功能：用于产生x1，x2之间的N点行矢量，相邻数据跨度相同。其中x1、x2、N分别为起始值、终止值、元素个数。若
缺省N，默认点数为100。

修改曲线或坐标轴的属性

 x = linspace(0,2*pi,1000);...
 y = sin(x);  plot(x, y);...

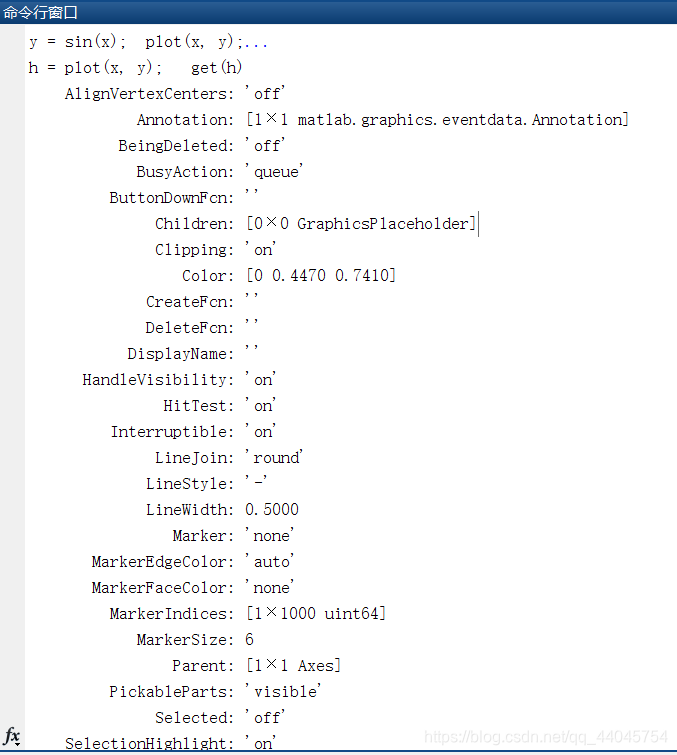

 h = plot(x, y);   get(h)

 h 是该曲线的属性集，通过语句get(h)可获得曲线的所有属性
 运行如下：![在这里插入图片描述](https://img-blog.csdnimg.cn/20190122203652150.PNG?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQ0MDQ1NzU0,size_16,color_FFFFFF,t_70)
 可以通过set函数来设置修改属性

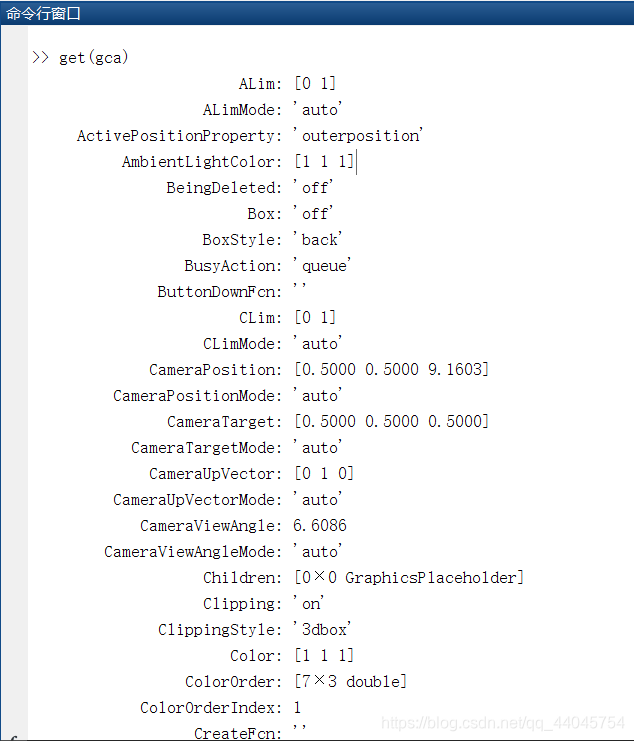

 get(gca)   语句是获得该坐标系的相关属性
 运行如下：
 ![在这里插入图片描述](https://img-blog.csdnimg.cn/20190122203938710.PNG?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQ0MDQ1NzU0,size_16,color_FFFFFF,t_70)
 通过set函数设置坐标系属性

 set(gca, 'XLim', [0, 2*pi]);%来设置X轴的范围为0到2π
 set(gca, 'YLim', [-1.2, 1.2]);%来设置Y轴的范围为-1.2到1.2

 （最简单的办法是在图形界面编辑下的属性设置中界面设置属相）

 调用figure命令来创建新的绘制窗口

 x = -10:0.1:10;...
 y1 = x.^2 - 8;...
 y2 = exp(x);...
 figure, plot(x,y1);...
 figure, plot(x,y2);

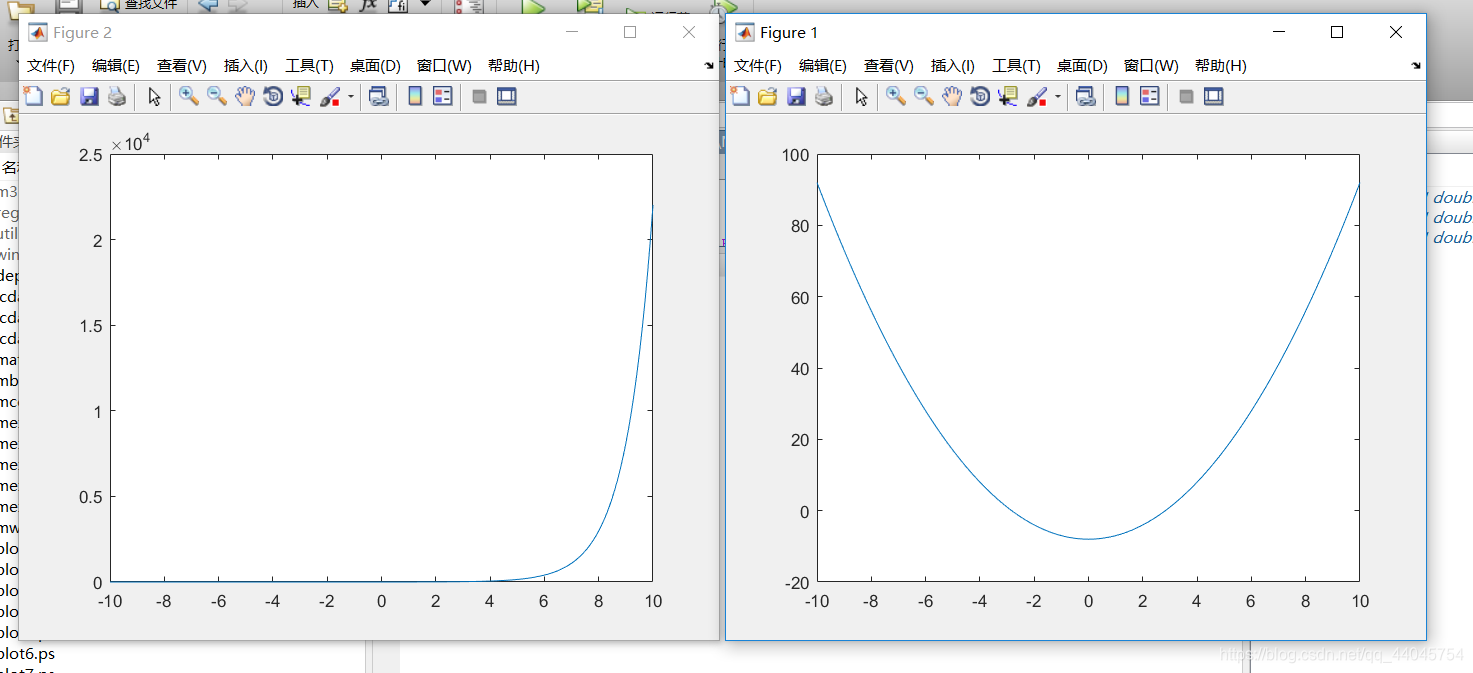

 运行结果：
 ![在这里插入图片描述](https://img-blog.csdnimg.cn/20190122205951727.PNG?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQ0MDQ1NzU0,size_16,color_FFFFFF,t_70)

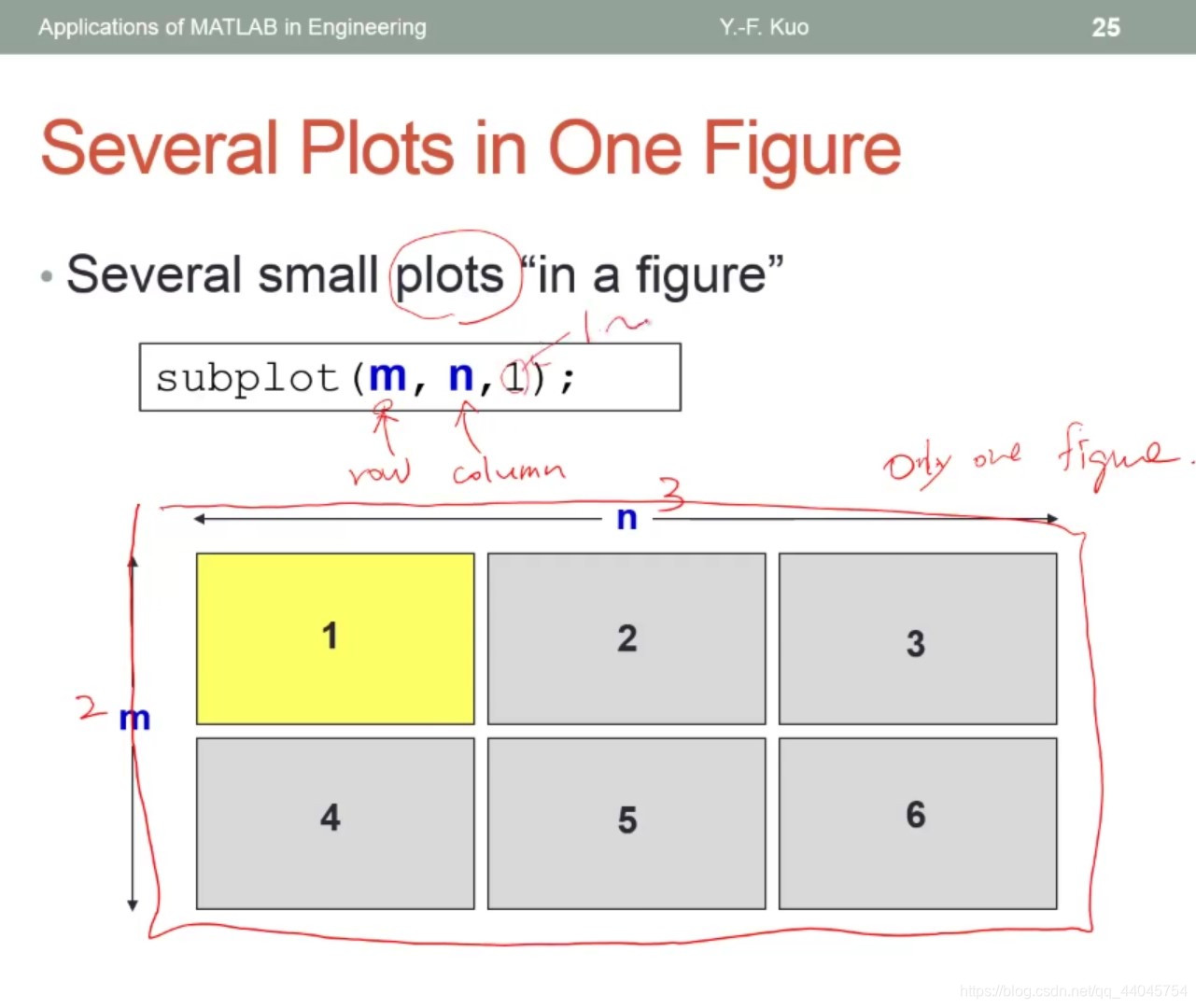

subplot()函数

axis on/off
grid on/off
box on/off
