【EB tresos 与 Mcal】Eb tresos 配置 Port

概要

提示：内容基于s32k14x芯片型号
本文将详细介绍如何使用EB tresos工具配置ECU的Port口和DIO模块。通过具体的步骤和示例，帮助读者理解电路图与EB tresos之间的关系，并掌握必要的配置技巧。

一、理解电路图

首先第一步我们需要理解电路图与eb tresos 之间的联系。在电路图中会指定MCU端与外设端之间的联系。

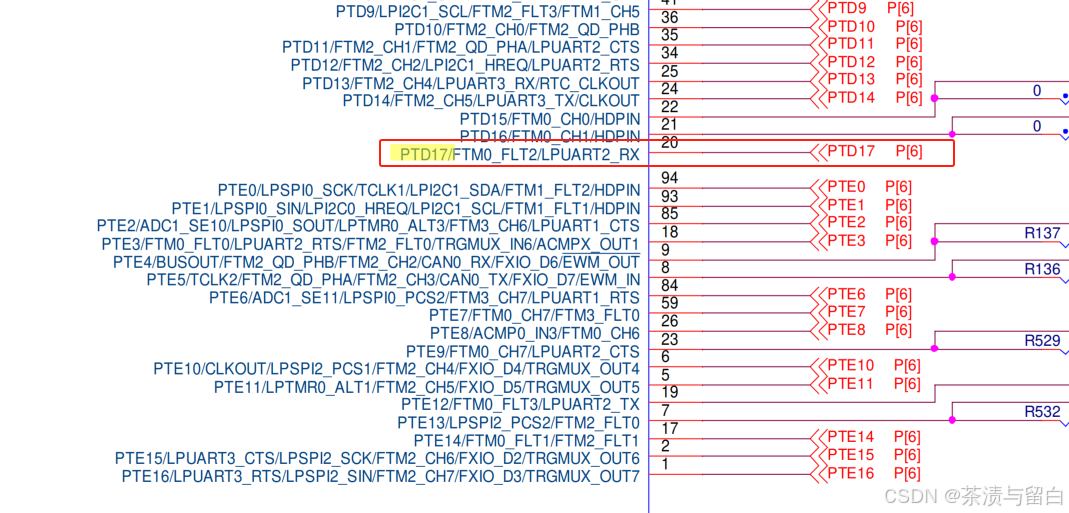

假定我们要配置的是PTD17 号模块的，左侧部分作为MCU对应的引脚。右侧作为引脚连接的外设部分。

PTD17

port D : 作为第四组port, 我们需要计算它的ptr
根据芯片的port口结构，每组分为32个port口；

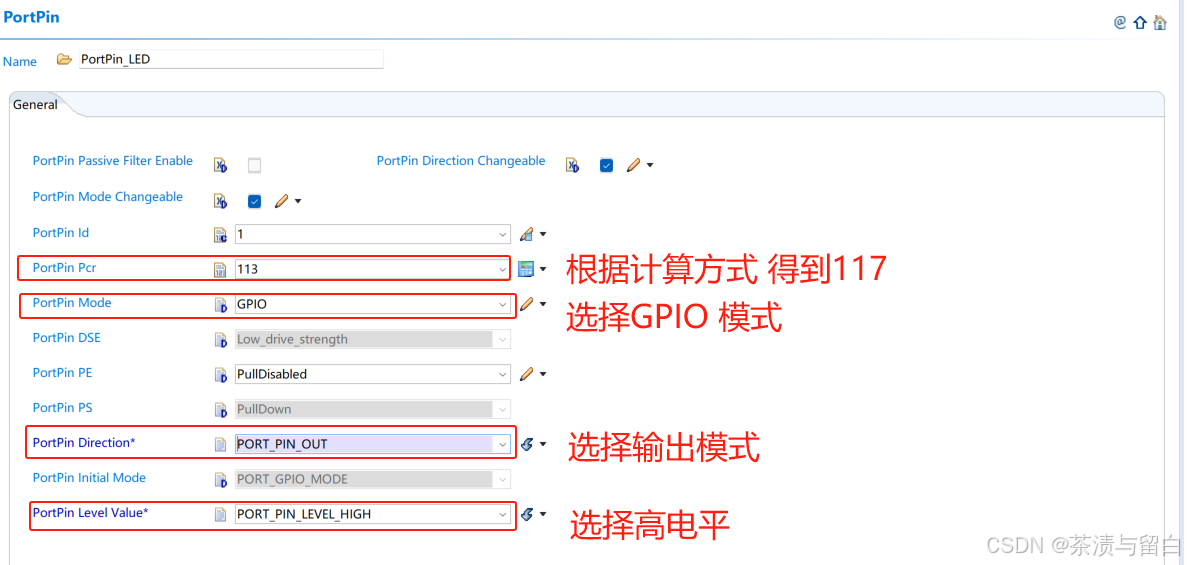

32*3+17 就是我们在eb中需要配置的端口号。

二、EB tresos 的其他配置

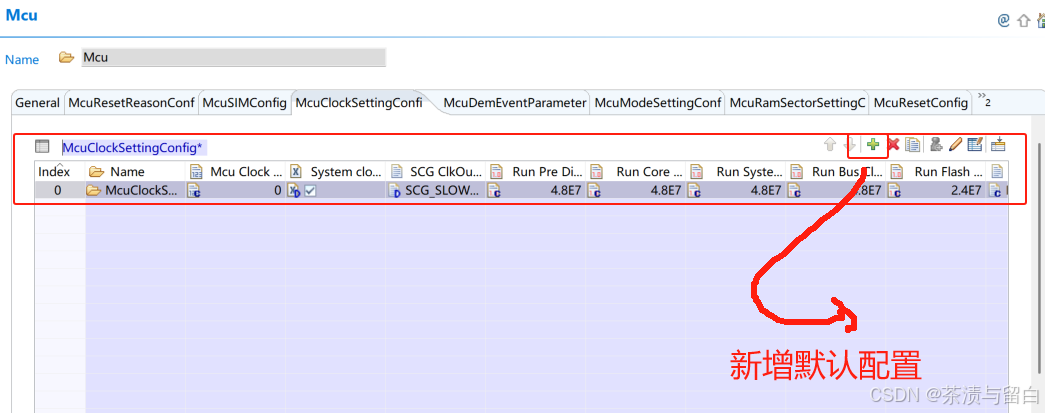

Mcu模块需要新增，mcuclocksettingconfig

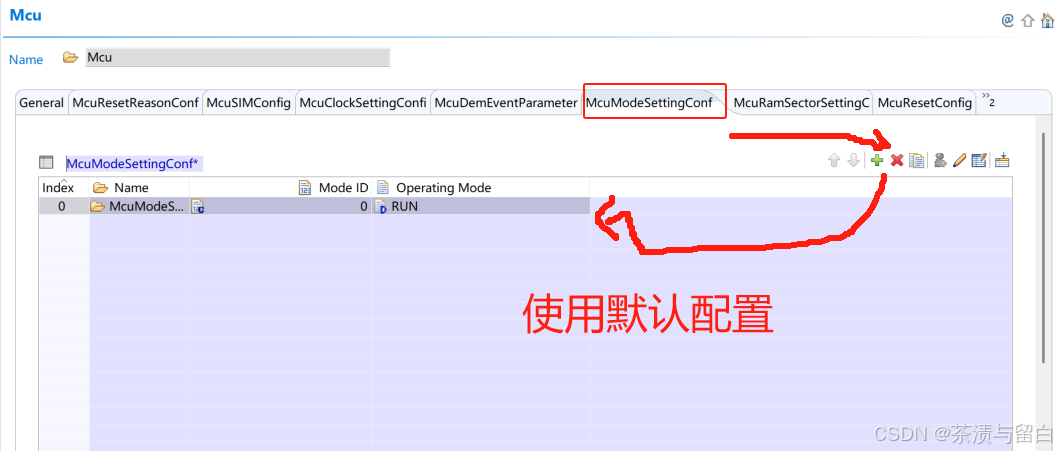

配置McuModeSettingConfig

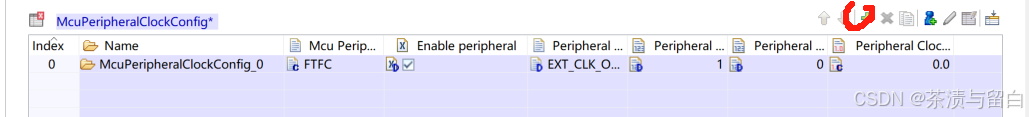

McuPeripheralClockConfig
此表格中的配置内容为芯片所有外设的时钟配置, 软件中使用到的外设模块需要在此配置时钟源及时钟分频信息, 并使能相关的模块时钟, 才可使用外设模块.

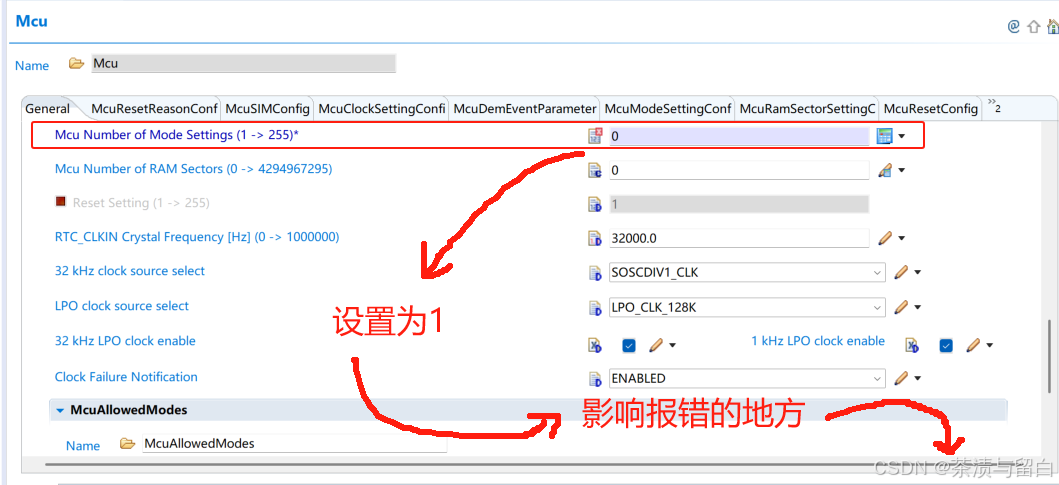

MCU-> number of mode settings

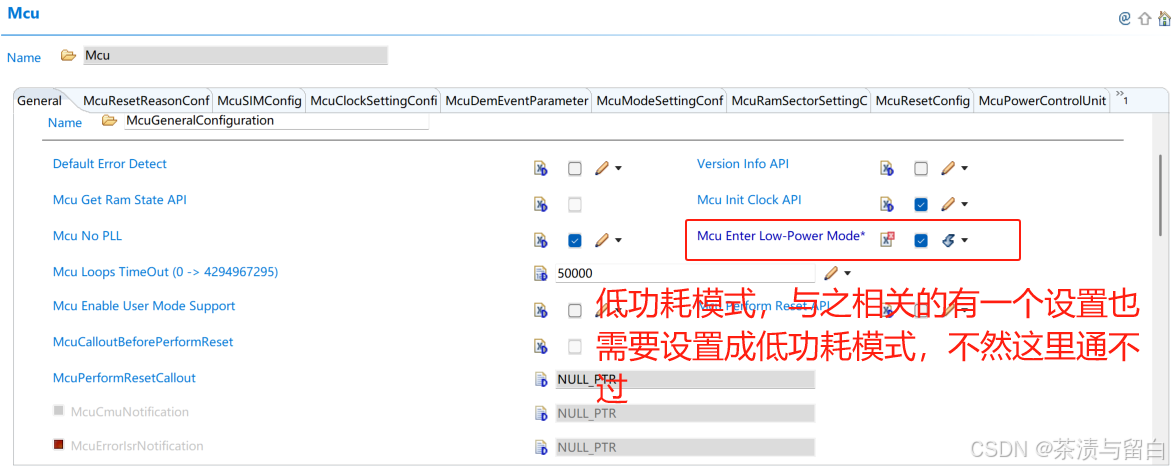

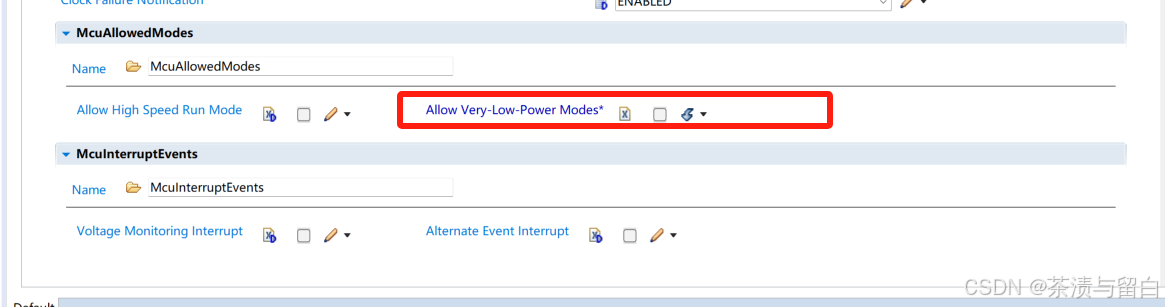

低功耗模式设置：

小结

本文详细介绍了如何使用EB tresos工具配置S32K14x系列芯片的Port口和DIO模块。通过理解电路图与EB tresos之间的关系，以及正确配置MCU的各项参数，可以实现对特定引脚的功能控制。这对于如点亮eb 配置的基础实验具有一定的参考价值。

总结要点：
理解电路图中的MCU引脚与外设连接关系。
正确计算并配置Port口的端口号。
配置MCU的各项时钟及模式设置，确保系统稳定运行。
根据需求选择合适的低功耗模式，优化系统能耗。

感谢您的阅读！如果您觉得内容还不错，不妨动动手指，给个一键三连（点赞、关注、收藏）！这对我来说就是最大的支持，让我更有动力持续输出优质内容，不辜负大家的期待。期待与您一起成长，一起进步！
