ipv6实验

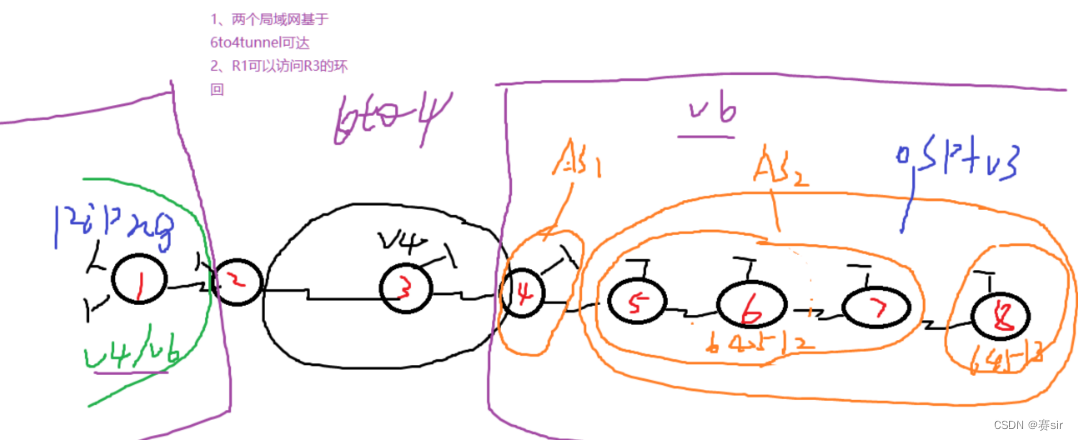

一、首先将r2、r3、r4这个公网先弄通

[r2]int gi 0/0/0
[r2-GigabitEthernet0/0/0]ip add 23.1.1.1 24

[r3]int gi 0/0/0
[r3-GigabitEthernet0/0/0]ip add 23.1.1.2 24
[r3-GigabitEthernet0/0/0]int gi 0/0/1
[r3-GigabitEthernet0/0/1]ip add 34.1.1.1 24

[r3]int lo0
[r3-LoopBack0]ip add 3.3.3.3 24

[r4]int gi 0/0/0
[r4-GigabitEthernet0/0/0]ip  add 34.1.1.2 24

再在r2、r4上分别写一条缺省指向r3实现公网全网可达

[r2]ip route-static 0.0.0.0 0 23.1.1.2

[r4]ip route-static 0.0.0.0 0 34.1.1.1

二、在r1上配置相应的IPV4、IPV6地址

ipv4：

[r1]int gi 0/0/1
[r1-GigabitEthernet0/0/1]ip add 192.168.0.1 30
[r1-GigabitEthernet0/0/1]int lo0
[r1-LoopBack0]ip add 192.168.1.1   25
[r1-LoopBack0]int  lo1
[r1-LoopBack1]ip add 192.168.1.129   25

[r2-GigabitEthernet0/0/0]ip add 192.168.0.2 30
[r2-GigabitEthernet0/0/0]int lo0
[r2-LoopBack0]ip add 192.168.2.1 24

再在r1-r2之间使用静态进行路由学习

[r1]ip route-static 0.0.0.0 0 192.168.0.2

[r1]ip route-static 192.168.1.0 24 NULL 0    防环的空接口

[r2]ip route-static 192.168.1.0 24 192.168.0.1 这里将r1的两个环回直接汇总了

现在r1和r2已经学习到了对方的环回

然后r1需要访问公网需要使用NAT实现

[r2]acl  2000
[r2-acl-basic-2000]rule permit source 192.168.0.0 0.0.255.255
[r2-acl-basic-2000]int gi 0/0/1
[r2-GigabitEthernet0/0/1]nat outbound 2000

 需要基于23.1.1.1这个ipv4地址来进行划分

23.1.1.1

2002：1701:0101：： 48

再划分为：

2002:1701：0101：0000：： 64---2002:1701：0101：0000：： 64(用于r1lo0) | 2002:1701：0101：8000：： 64(用于r1lo1)

2002：1701:0101：1：:  64（用于r1-r2之间的网段）

2002:1701:101:2::1 64 （用于r2的环回）

2002:1701:0101:3::1 64（用于r2 6to4 的tunnel IPV6地址）

配置：

r1：

[r1]ipv6
[r1]int lo0
[r1-LoopBack0]ipv6 enable
[r1-LoopBack0]ipv6 add 2002:1701:0101::1 65
[r1-LoopBack1]ipv6 enable
[r1-LoopBack1]ipv6 add 2002:1701:0101:0000:8000::1 65

[r1]int  gi 0/0/1
[r1-GigabitEthernet0/0/1]ipv6 enable
[r1-GigabitEthernet0/0/1]ipv6 add 2002:1701:101:1::1 64

[r1]ipv6 route-static 2002:1701:0101:: 64 NULL 0 防环的空接口

[r2]int gi 0/0/0
[r2-GigabitEthernet0/0/0]ipv6 enable
[r2-GigabitEthernet0/0/0]ipv6 add 2002:1701:101:1::2 64.
[r2-GigabitEthernet0/0/0]int lo0
[r2-LoopBack0]ipv6 enable
[r2-LoopBack0]ipv6 add 2002:1701:101:2::1 64

然后在r1和r2上分别启动RIPNG

[r1-GigabitEthernet0/0/1]ripng 1 enable
[r1-GigabitEthernet0/0/1]int lo0
[r1-LoopBack0]ripng 1 enable
[r1-LoopBack0]int lo1
[r1-LoopBack1]rip
[r1-LoopBack1]ripng 1 enable

[r2]int gi 0/0/0
[r2-GigabitEthernet0/0/0]ripng 1 enable
[r2-GigabitEthernet0/0/0]int lo0
[r2-LoopBack0]ripng  1 enable

[r2-GigabitEthernet0/0/0]ripng default-route only

这时r1-r2之间也通过ripng学习到了对方的ipv6环回

2学习到了r1的两个环回；这里可以汇总优化以下这两条环回

 [r1-GigabitEthernet0/0/1]ripng summary-address 2002:1701:0101:: 64

现在r2只学习一条路由

三、因为r3为ipv4环境r2想要与r4来连接需要使用6to4tunnel来实现

r2：

[r2]int Tunnel 0/0/0
[r2-Tunnel0/0/0]ipv6 enable
[r2-Tunnel0/0/0]ipv6 address 2002:1701:0101:3::1 64
[r2-Tunnel0/0/0]tunnel-protocol ipv6-ipv4 6to4   创建6to4
[r2-Tunnel0/0/0]source 23.1.1.1
[r2-Tunnel0/0/0]q
[r2]ipv6 route-static 2002:: 16 Tunnel 0/0/0 所有访问2002：： 16的都走 tunnel 0/0/0接口

[r2]int gi 0/0/0
[r2-GigabitEthernet0/0/0]ripng default-route only r2会给r1一条指向自己的缺省，并且只会发一条缺省（即r1访问所有非本区域网段都走这跳缺省）


四、下面配置r4--r8这个IPV6网络

首先需要基于34.1.1.2划分

34.1.1.2

2002:2201：0102：： 48

再划分为：

2002:2201:0102：0000：： 49（AS1）

2002:2201:0102：0000：：64（用于r4环回）

2002：2201:0102:1：：64（用于r4-r5）

2002:2201:0102：8000：： 49（AS2）

2002:2201:0102：8000： 64（用于r5环回）

2002:2201:0102：8001： 64（用于r5-r6）

2002:2201:0102：8002： 64（用于r6环回）

2002:2201:0102：8003： 64（用于r6-r7）

2002:2201:0102：8004： 64（用于r7环回）

2002:2201:0102：8005： 64（用于r7-r8）

2002:2201:0102：8006： 64（用于r8环回）

[r4]ipv6
[r4]int lo0
[r4-LoopBack0]ipv6 enable
[r4-LoopBack0]ipv6 address 2002:2201:0102::1 64
[r4-LoopBack0]int gi 0/0/1
[r4-GigabitEthernet0/0/1]ipv6 enable
[r4-GigabitEthernet0/0/1]ipv6 add 2002:2201:0102:1::1 64

[r5]ipv6
[r5]int gi 0/0/0
[r5-GigabitEthernet0/0/0]int gi 0/0/0
[r5-GigabitEthernet0/0/0]ipv6 enable
[r5-GigabitEthernet0/0/0]ipv6 add 2002:2201:0102:1::2 64

[r5-LoopBack0]int gi 0/0/1
[r5-GigabitEthernet0/0/1]ipv6 enable
[r5-GigabitEthernet0/0/1]ipv6 add 2002:2201:0102:8001::1 64

[r6]ipv6
[r6]int  gi 0/0/0
[r6-GigabitEthernet0/0/0]ipv6 enable
[r6-GigabitEthernet0/0/0]ipv6 add 2002:2201:0102:8001::2 64
[r6-LoopBack0]ipv6 enable
[r6-LoopBack0]ipv6 add 2002:2201:0102:8002::1 64
[r6-LoopBack0]int gi 0/0/1
[r6-GigabitEthernet0/0/1]ipv6 enable

[r6-GigabitEthernet0/0/1]ipv6 add 2002:2201:0102:8003::1 64

[r7]ipv6
[r7]int gi 0/0/0
[r7-GigabitEthernet0/0/0]ipv6 enable
[r7-GigabitEthernet0/0/0]ipv6 add 2002:2201:0102:8003::2 64
[r7-GigabitEthernet0/0/0]int lo0
[r7-LoopBack0]ipv6 enable
[r7-LoopBack0]ipv6 add 2002:2201:0102:8004::1 64
[r7-LoopBack0]int gi 0/0/1
[r7-GigabitEthernet0/0/1]ipv6 enable
[r7-GigabitEthernet0/0/1]ipv6 add 2002:2201:0102:8005::1 64

[r8]ipv6
[r8]int GigabitEthernet 0/0/0
[r8-GigabitEthernet0/0/0]ipv6 enable
[r8-GigabitEthernet0/0/0]ipv6 add 2002:2201:0102:8005::2 64
[r8-GigabitEthernet0/0/0]int lo0
[r8-LoopBack0]ipv6 enable
[r8-LoopBack0]ipv6  add 2002:2201:0102:8006::1 64

现在4/5/6/7/8的所有ipv6地址配置完成了；

五、现在在5/6/7/8之间启动IGP使用ospfv3

[r5]ospfv3 1
[r5-ospfv3-1]router-id 5.5.5.5
[r5-ospfv3-1]int lo0
[r5-LoopBack0]ospfv3 1 area 0
[r5-LoopBack0]int gi 0/0/1
[r5-GigabitEthernet0/0/1]ospfv3 1 area 0

[r6]ospfv3 1
[r6-ospfv3-1]router-id 6.6.6.6
[r6-ospfv3-1]int lo0
[r6-LoopBack0]ospfv3 1 area 0
[r6-LoopBack0]int gi0/0/0
[r6-GigabitEthernet0/0/0]ospfv3 1 area 0
[r6-GigabitEthernet0/0/0]int gi 0/0/1
[r6-GigabitEthernet0/0/1]ospfv3 1 area 0

[r7]ospfv3 1
[r7-ospfv3-1]router-id 7.7.7.7
[r7-ospfv3-1]int lo0

[r7-LoopBack0]ospfv3 1 area 0
[r7-LoopBack0]int gi 0/0/0
[r7-GigabitEthernet0/0/0]ospfv3 1 area 0
[r7-GigabitEthernet0/0/0]int gi 0/0/1
[r7-GigabitEthernet0/0/1]ospfv3 1 area 0

[r8]ospfv3 1
[r8-ospfv3-1]router-id 8.8.8.8
[r8-ospfv3-1]int lo0
[r8-LoopBack0]ospfv3 1 area 0
[r8-LoopBack0]int gi 0/0/0
[r8-GigabitEthernet0/0/0]ospfv3 1 area 0

 六、在4/5/6/7/8之间进行BGP的配置

[r4]bgp 1
[r4-bgp]router-id 4.4.4.4
[r4-bgp]peer 2002:2201:102:1::2 as 2
[r4-bgp]ipv6-family
[r4-bgp-af-ipv6]peer 2002:2201:102:1::2 enable

[r5]bgp 64512
[r5-bgp]router-id 5.5.5.5
[r5-bgp]confederation id 2
[r5-bgp]peer 2002:2201:102:1::1 as 1
[r5-bgp]ipv6-family
[r5-bgp-af-ipv6]peer 2002:2201:102:1::1 enable

注意：这里可以使用IPV6的多宿主方式在每个需要使用环回建邻的路由器上给复杂的环回ipv6地址再写一方便好些的ip

[r5-LoopBack0]ipv6 add 5::5 128

[r6-LoopBack0]ipv6  add 6::6 128

[r7-LoopBack0]ipv6 add 7::7 128

[r8-LoopBack0]ipv6  add 8::8 128

[r5]bgp 64512
[r5-bgp]peer 6::6 as 64512

[r5-bgp]router-id 5.5.5.5

[r5-bgp]confederation id 2
[r5-bgp]peer 6::6 connect-interface lo0
[r5-bgp]peer 6::6 connect-interface lo0 5::5

[r5-bgp]ipv6-family
[r5-bgp-af-ipv6]peer 6::6 enable

[r6]bgp 64512
[r6-bgp]router-id 6.6.6.6
[r6-bgp]confederation id 2
[r6-bgp]peer 5::5 as 64512
[r6-bgp]peer 5::5 connect-interface lo0 6::6
[r6-bgp]peer 7::7 as 64512
[r6-bgp]peer 7::7 connect-interface lo0 6::6
[r6-bgp]ipv6-family
[r6-bgp-af-ipv6]peer 5::5 enable
[r6-bgp-af-ipv6]peer 7::7 enable

[r7]bgp 64512
[r7-bgp]router-id 7.7.7.7
[r7-bgp]confederation id 2
[r7-bgp]confederation peer-as 64513
[r7-bgp]peer 6::6 as 64512
[r7-bgp]peer 6::6 connect-interface lo0 7::7
[r7-bgp]peer 8::8 as 64513
[r7-bgp]peer 8::8 connect-interface lo0 7::7
[r7-bgp]peer 8::8 ebgp-max-hop 2
[r7-bgp]ipv6-family
[r7-bgp-af-ipv6]peer 6::6 enable
[r7-bgp-af-ipv6]peer 8::8 enable

[r8]bgp 64513
[r8-bgp]router-id 8.8.8.8
[r8-bgp]confederation id 2
[r8-bgp]confederation peer-as 64512
[r8-bgp]peer 7::7 as 64512
[r8-bgp]peer 7::7 connect-interface lo0 8::8
[r8-bgp]peer 7::7 ebgp-max-hop 2
[r8-bgp]ipv6-family
[r8-bgp-af-ipv6]peer 7::7 enable

 七、现在需要实现全网可达

首先为r4配置tunnel 0/0/0

[r4]int Tunnel 0/0/0
[r4-Tunnel0/0/0]ipv6 enable
[r4-Tunnel0/0/0]ipv6 add 2002:2201:0102:2::1 64
[r4-Tunnel0/0/0]tunnel-protocol ipv6-ipv4 6to4
[r4-Tunnel0/0/0]source 34.1.1.2

下面将5/6/7/8汇总之后传递给r4（r1、r2、r3就可以访问到右侧的路由器了）

[r5]ipv6 route-static 2002:2201:0102:8000:: 49 NULL 0
[r5]bgp 64512
[r5-bgp]ipv6-family
[r5-bgp-af-ipv6]network 2002:2201:0102:8000:: 49

[r4]ipv6 route-static 2002:: 16 Tunnel 0/0/0

然后让r4将自己左侧的2002：： 16 宣告给右侧-右侧的路由器就可以访问到左侧的路由器了

[r4]bgp 1
[r4-bgp]ipv6-family
[r4-bgp-af-ipv6]network 2002:: 16

这里还需要在bgp的传递时将源ip修改为本地不然会导致学习到的路由不优

[r5-bgp-af-ipv6]peer 6::6 next-hop-local

因为IBGP的水平分割r6无法将r5学习到的路由发送给r7

解决方法；路由反射器

[r6]bgp 64512
[r6-bgp]ipv6-family
[r6-bgp-af-ipv6]peer 7::7 reflect-client r6指定r7为客户端

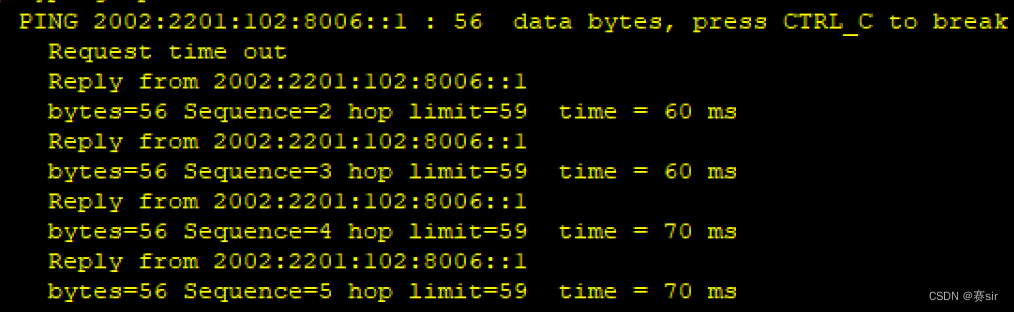

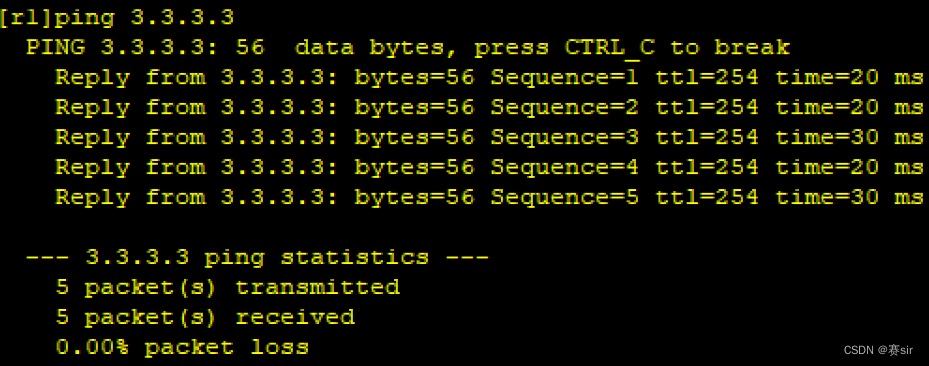

 测试：（r1可以通过ipv6ping通r8的环回）
