实验十二.AODV和DSR协议仿真实验

实验要求和目的

①　理解AODV和DSR协议的工作过程

②　掌握NS2仿真分析AODV和DSR协议

AODV仿真实验

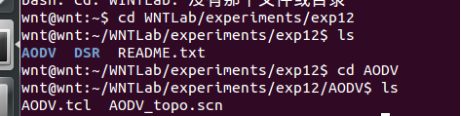

1.打开终端进入WNTLab/experiments/exp12/AODV实验目录

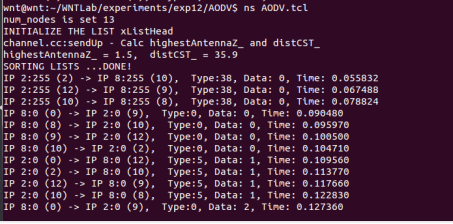

2.输入ns AODV.tcl指令运行实验

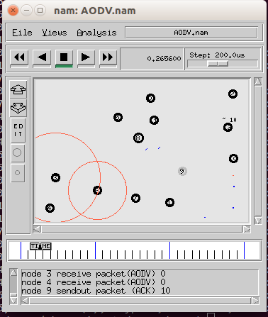

3.利用NAM对实验进行观察，其中NAM的步长调整为2ms

程序运行说明：仿真开始时(0s)，节点间未交换路由信息，路由表尚未建立(AODV的按需机制决定)。0.02s时，节点8开始向节点2发送数据，注意，发送数据前，节点8需通过RREQ/RREP与节点2建立路由。进行到0.25s时，节点4开始向节点1发送数据，同样，节点4需通过RREQ/RREP与节点1建立路由。在仿真过程(0.25~3s)中，两条传输的数据流会出现断断续续的情况，其反映TCP的拥塞控制。

DSR仿真实验

1.进入WNTLab/experiments/exp12/DSR实验目录

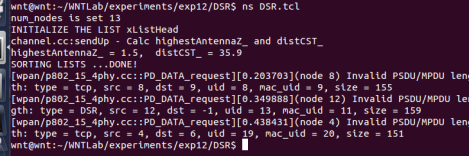

2.输入ns DSR.tcl命令运行实验

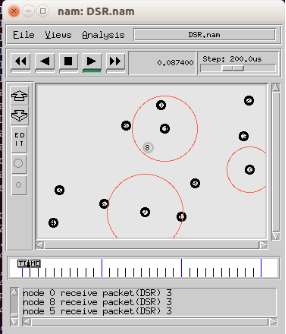

3.在NAM试图当中查看实验结果

程序运行说明：仿真开始时(0s)，节点间未交换路由信息，路由表尚未建立(DSR的源路由决定)。到0.02s时，节点8开始向节点2发送数据，注意，发送数据前，节点8需通过

RREQ/RREP与节点2建立路由。进行到0.25s时，节点4开始向节点1发送数据，同样节点4需通过RREQ/RREP与节点1建立路由。仿真过程(0.25~3s)中，两条传输的数据流会出现断断续续的情况，反映TCP的拥塞控制。
