bug1:

使用空闲中断接收ESP8266回复的消息时，存在丢包的问题，esp8266本来回复的是一帧数据，但是由于网络问题，或者硬件连接，电压不稳定等问题，导致一帧数据出现了两次空闲中断，而空闲中断触发一次后只接收到一帧数据的前一部分。

bug2:

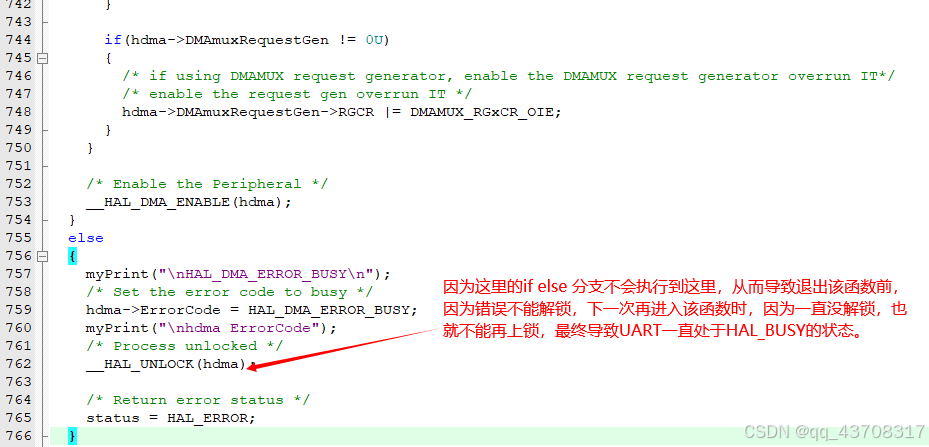

开启DMA空闲中断时，需先调用HAL_DMA_Abort(&hdma_uart4_rx);函数，否则可能会出现一直返回HAL_BUSY的错误。看看函数调用关系就知道，当开启DMA空闲中断时产生错误时，HAL库没有对上锁后的状态进行解锁，从而导致下一次不能开启DMA空闲中断。

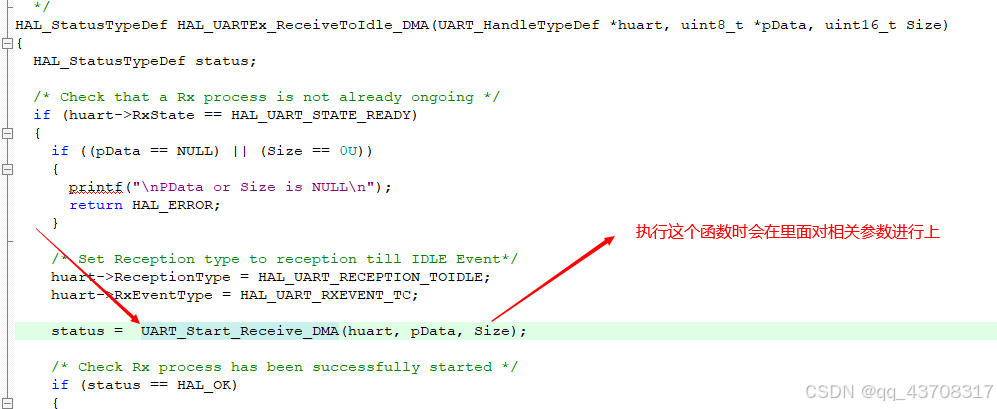

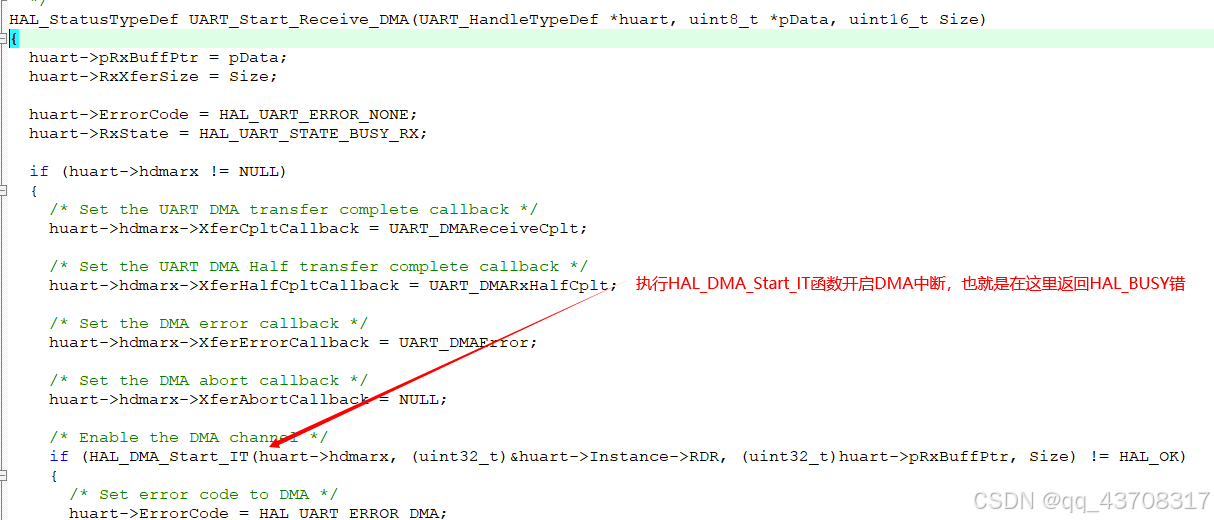

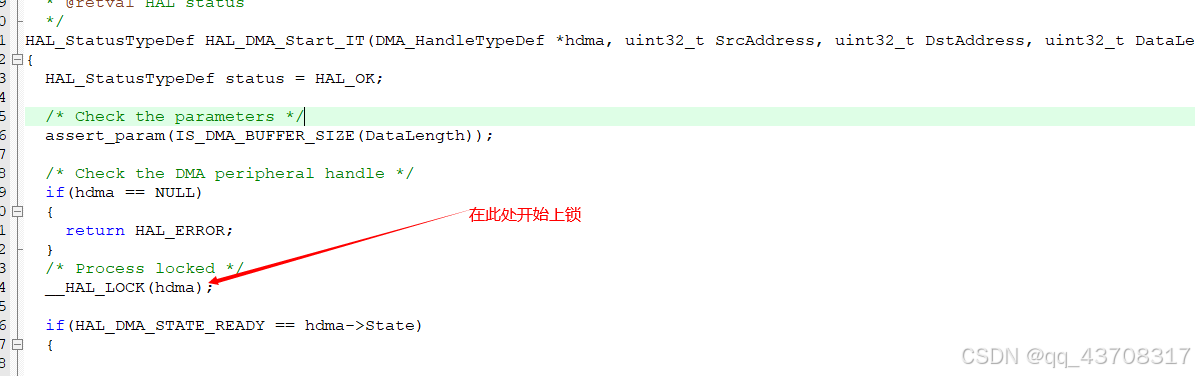

函数调关系如下所示：

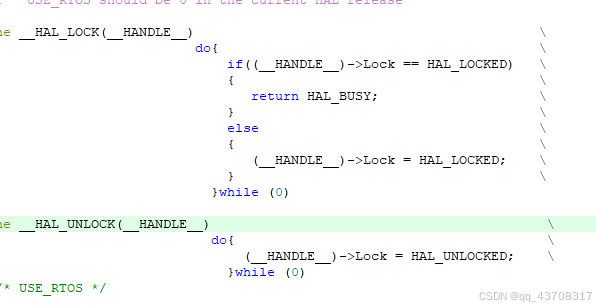

解锁其实就是一个条件判断，如果处于上锁状态就返回忙碌状态

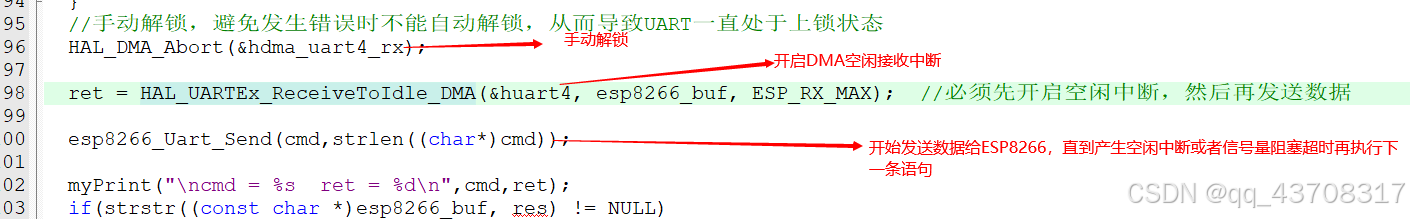

所以开启DMA空闲中断接收应该先调用HAL_DMA_Abort函数

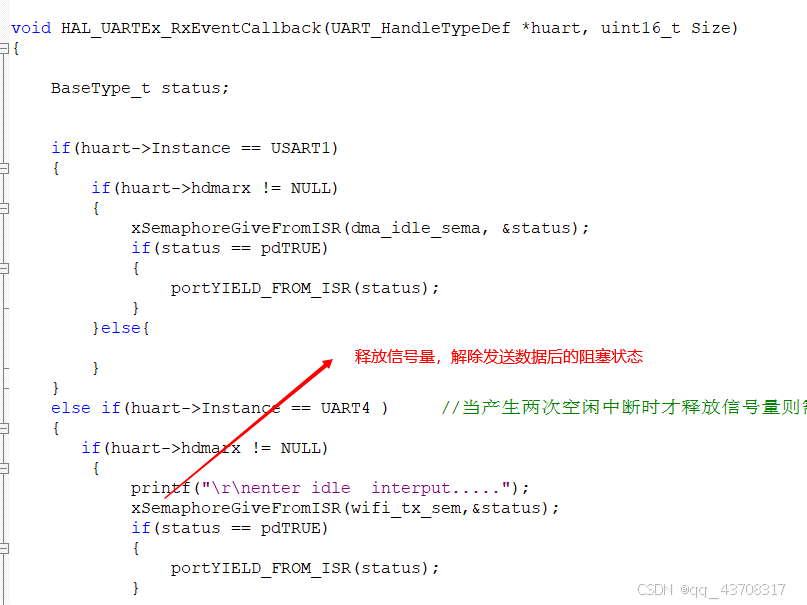

释放信号量

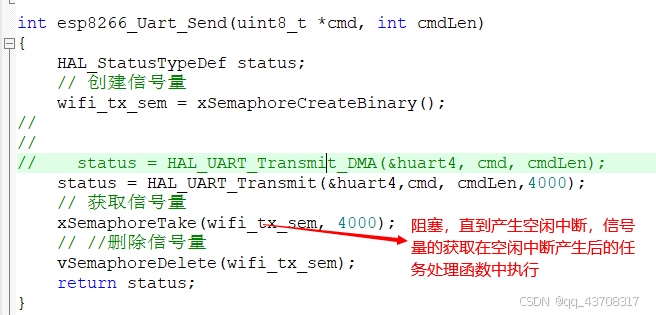

获取信号量
