EIGRP基础实验应用

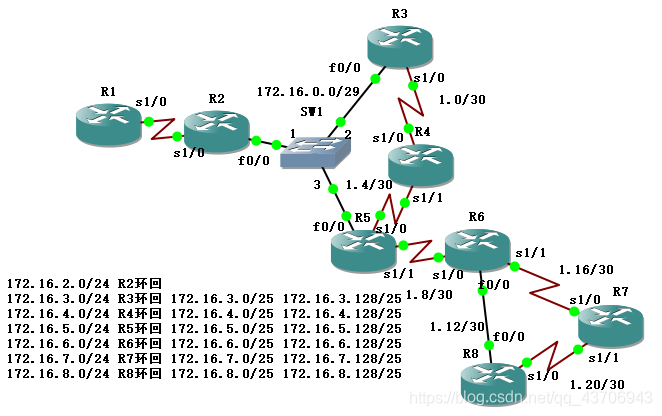

实验所用图：

一、拓扑要求：
1、R1为ISP，只能配置IP地址
2、R1与R2间为PPP封装，使用chap认证，R1主认证方
3、R2—R8地址为172.16.0.0/16
4、R4的S1/1口带宽为800k,R4到R2的环回为非等开销负载均衡
5、保证更新安全，减少条目数量
6、R6到达R8的环回通过R7进行
7、R2—R8均可访问R1的环回
8、R1telnetR2实际登陆到R8

二、IPV4地址规划：
R1的s1/0接口的IPV4地址：
12.1.1.1/24
R1的环回接口的IPV4地址：
1.1.1.1/24
R2的s1/0接口的IPV4地址：
12.1.1.2/24
R2的f0/0接口的IPV4地址：
172.16.0.1/29
R3的f0/0接口的IPV4地址：
172.16.0.2/29
R3的s1/0接口的IPV4地址：
172.16.1.1/30
R4的s1/0接口的IPV4地址：
172.16.1.2/30
R4的s1/1接口的IPV4地址：
172.16.1.5/30
R5的f0/0接口的IPV4地址：
172.16.0.3/29
R5的s1/0接口的IPV4地址：
172.16.1.6/30
R5的s1/1接口的IPV4地址：
172.16.1.9/30
R6的s1/0接口的IPV4地址：
172.16.1.10/30
R6的s1/1接口的IPV4地址：
172.16.1.17/30
R6的f0/0接口的IPV4地址：
172.16.1.13/30
R7的s1/0接口的IPV4地址：
172.16.1.18/30
R7的s1/1接口的IPV4地址：
172.16.1.21/30
R8的s1/0接口的IPV4地址：
172.16.1.22/30
R8的f0/0接口的IPV4地址：
172.16.1.14/30
R2的环回接口的IPV4地址：
172.16.2.1/24
R3的环回接口的IPV4地址：
172.16.3.0/25 172.16.3.128/25
R4的环回接口的IPV4地址：
172.16.4.0/25 172.16.4.128/25
R5的环回接口的IPV4地址：
172.16.5.0/25 172.16.5.128/25
R6的环回接口的IPV4地址：
172.16.6.0/25 172.16.6.128/25
R7的环回接口的IPV4地址：
172.16.7.0/25 172.16.7.128/25
R8的环回接口的IPV4地址：
172.16.8.0/25 172.16.8.128/25

三、地址分配完成，在R2,R3,R4,R5,R6,R7,R8上建立EIGRP环境：（R2–R8上配置相同）

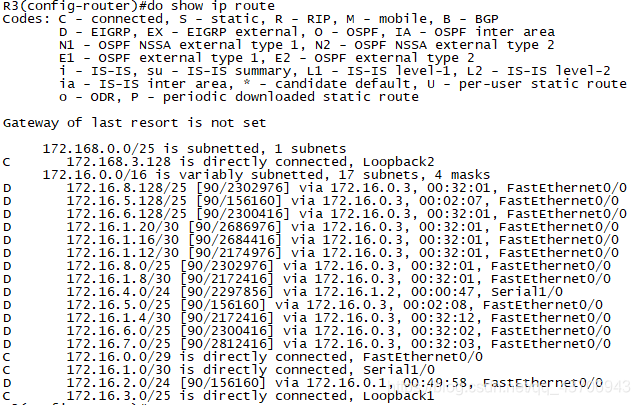

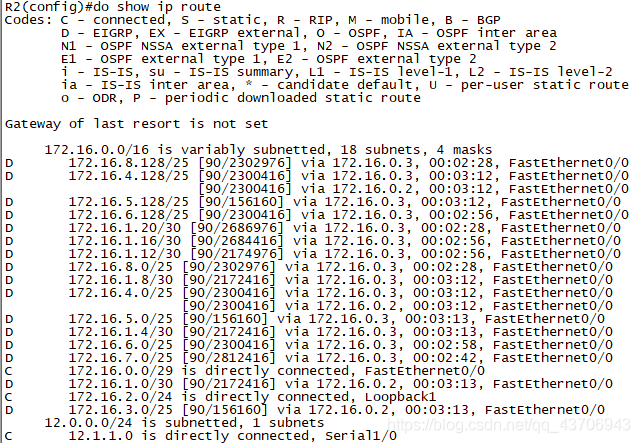

配置完成在R3上查看路由表：

四、在R1和R2上使用chap认证

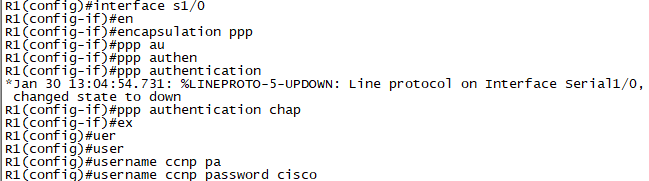

主认证方R1：

被认证方R2：

五、修改R4的s1/1接口带宽为800K：

六、修改R4到R2为非等开销负载均衡：

在R4上查看拓扑表:
R4(config-if)#do show ip eigrp topology
P 172.16.2.0/24, 1 successors, FD is 2300416
via 172.16.1.1 (2300416/156160), Serial1/0
via 172.16.1.6 (3842560/156160), Serial1/1
差异值：备份路径FD/最佳路径FD=向上取整=3842560/2300416=2

在R4上修改差异值：

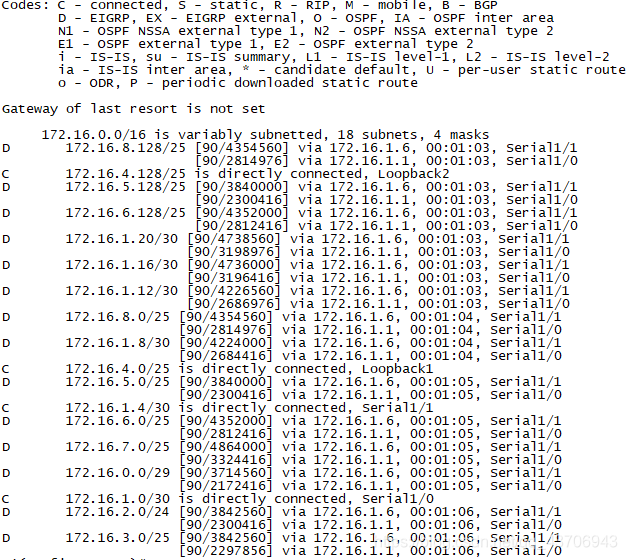

在R4查看路由表：

七、保证更新安全：

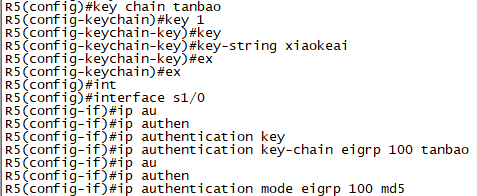

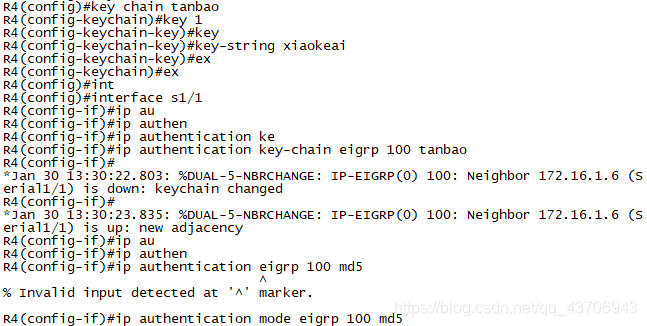

在R4和R5上做认证：


八、减少条目数量：

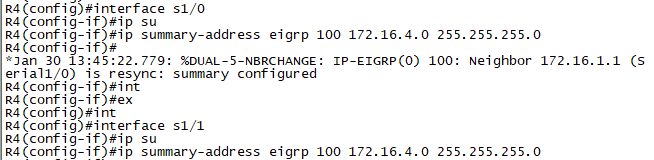

汇总时应该在路由器的所有出接口上配置，例如R4：

在R3上查看：

九、R6到达R8的环回通过R7进行：

通过show interface +接口查看接口的参考带宽和延时。可知以太网的bw为10000kb,延时为1000ms；串线的bw为1544kb,延时为20000ms,通过metric公式计算R6达到R8的环回走以太网，若要通过R7进行，故需要把以太网的metric值改的比串行的大。
在R6和R8上配置：

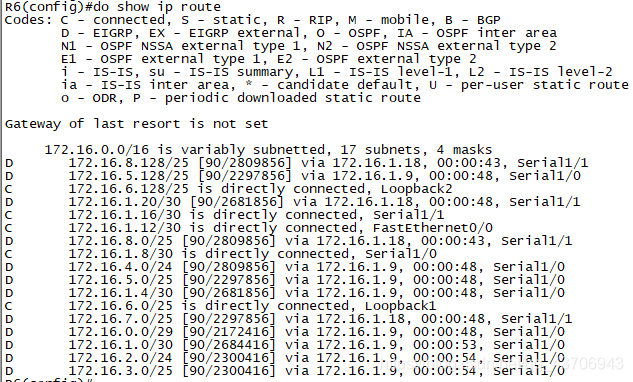

在R6上查看路由表：

十、R4–R8均可访问R1的环回：

（1）在R2上写一条静态缺省指向ISP、在连接内网的接口上做缺省指向内网

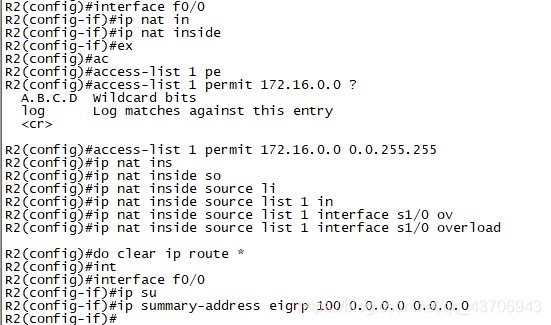

（2）在R2上做NAT和偏移列表

十一、R1telnetR2实际到R8：

R8上的配置：

R2上的配置：

在R1上telnet验证：

自此，该实验 完成
