电子工程师基本电路

1. 单片机电路

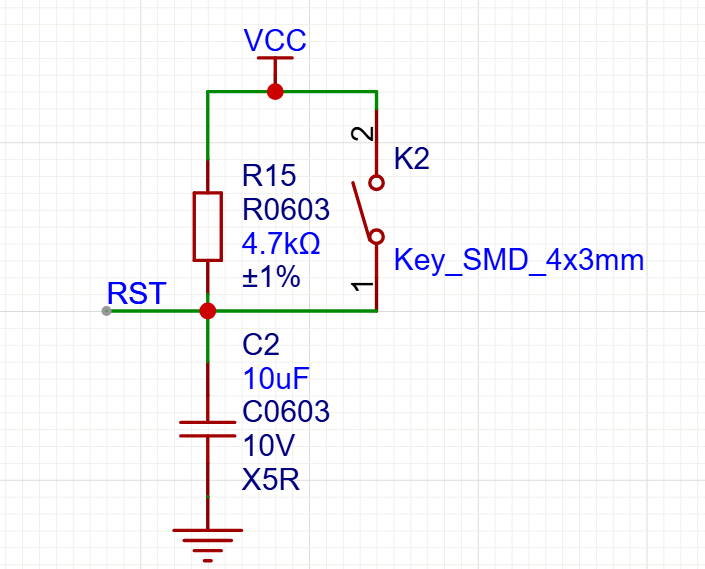

1.1. 复位电路（高低电平复位对按键的常开或常闭有影响）

常用于芯片的复位引脚，通常高电平复位，按下按键时高电平，通过电容滤波，稳定复位情况。

100nf即可

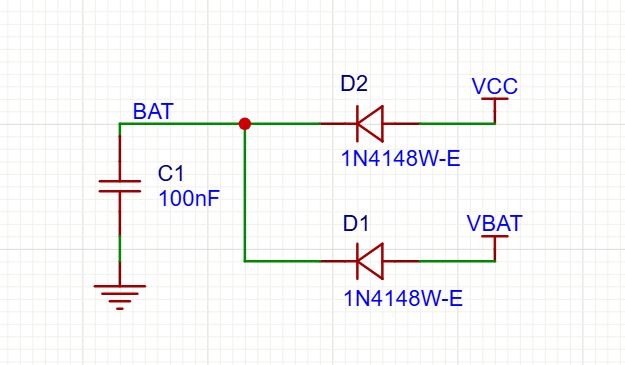

1.2. VBAT

通过两个二极管，当有外部电源VCC供电时，使用VCC。没有VCC时，使用电池的VBAT给芯片BAT引脚供电。

用来保证RTC的走时和后备寄存器的内容不丢失。

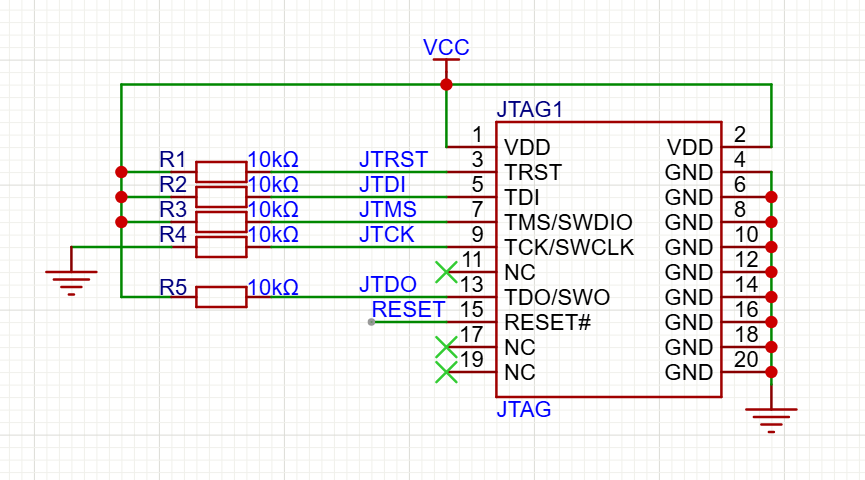

1.3. JTAG/SWD

这是标准的 JTAG 接法，但是单片机还有 SWD 接口，SWD 只需要最少 2跟线（SWCLK 和 SWDIO）就可以下载并调试代码了，这同我们使用串口下载代码差不多，而且速度非常快，能调试。所以建议在设计产品的时候，可以留出 SWD 来下载调试代码，而摒弃 JTAG。STM32 的 SWD 接口与 JTAG 是共用的，只要接上 JTAG，就可以使用 SWD模式了（其实并不需要 JTAG 这么多线），当然，你的调试器必须支持 SWD 模式，DAP、STLINK、JLINK 和 ULINK 等都支持 SWD 调试。

一般来说，JTAG 有几个信号线用来接其他外设了，但是 SWD 是完全没有接任何其他外设的，所以在使用的时候，推荐大家一律使用 SWD 模式！！！

2. IIC器件

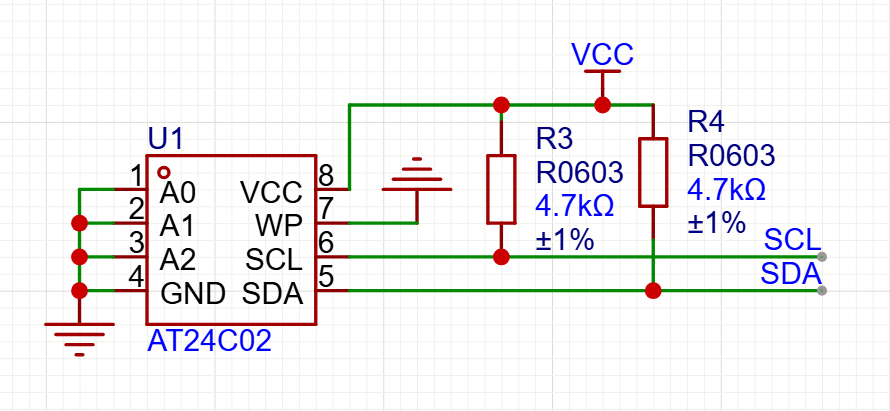

2.1. RTC器件：24C02

A0-A2是可编程逻辑地址位，SCL和SDA是IIC通信的时钟位和数据位，接上拉电阻4.7k

3. 显示电路

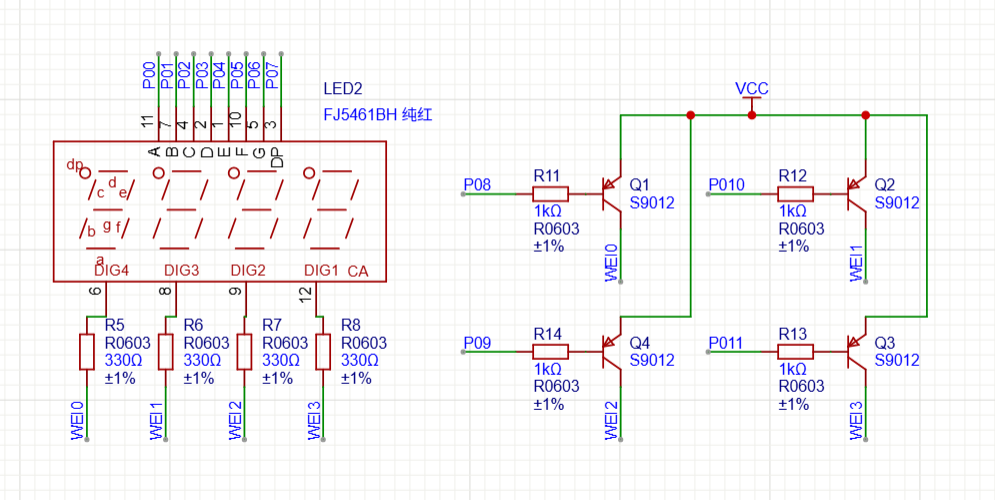

3.1. 共阳极数码管

使用共阳极数码管，通过P00-P07控制数码管abcdefg、dp的亮灭，P08-P11来控制wei0-wei4来选择哪一位数码管亮灭。

通过人体对16Hz的亮灭难以分辨，来使多个数码管同时亮。

持续更新中
