ConvMixer深度解析：纯卷积架构的新突破

一、通俗易懂介绍

1.1 核心思想

ConvMixer是2022年CVPR论文《Patches Are All You Need?》提出的新型架构，用纯卷积操作实现类似Vision Transformer（ViT）的分块信息混合能力。

ViT的启示：ViT将图像分块后通过自注意力融合全局信息，但自注意力计算成本高。
ConvMixer的创新：
- 分块嵌入：将图像分割为小块，线性映射到特征空间。
- 深度卷积混合：用极深的卷积层（如14层）替代自注意力，大幅降低计算量。

1.2 举个栗子 🌰

假设要识别一张图片中的猫：

ViT做法：将图片分为16x16的小块，通过自注意力计算所有块的关系。
ConvMixer做法：同样分块，但用大卷积核的深度卷积（如9x9）逐层混合邻域信息，逐步捕获全局特征。

二、应用场景与优缺点

2.1 应用场景

领域	任务	优势体现
轻量级分类	移动端图像分类（如手机相册自动标注）	参数量少，计算效率高
医学影像	低分辨率X光片分析	对局部细节敏感，适合小尺寸图像
嵌入式设备	无人机实时目标检测	低延迟，适合资源受限环境

2.2 优缺点对比

优点	缺点
✅ 参数量仅为ViT的1/10，计算量减少50%以上	❌ 深层次卷积可能导致梯度消失
✅ 无需位置编码，卷积天然具有平移等变性	❌ 大卷积核增加显存消耗
✅ 在小数据集上表现优异（如CIFAR-10）	❌ 超深网络训练时间较长

三、模型结构详解

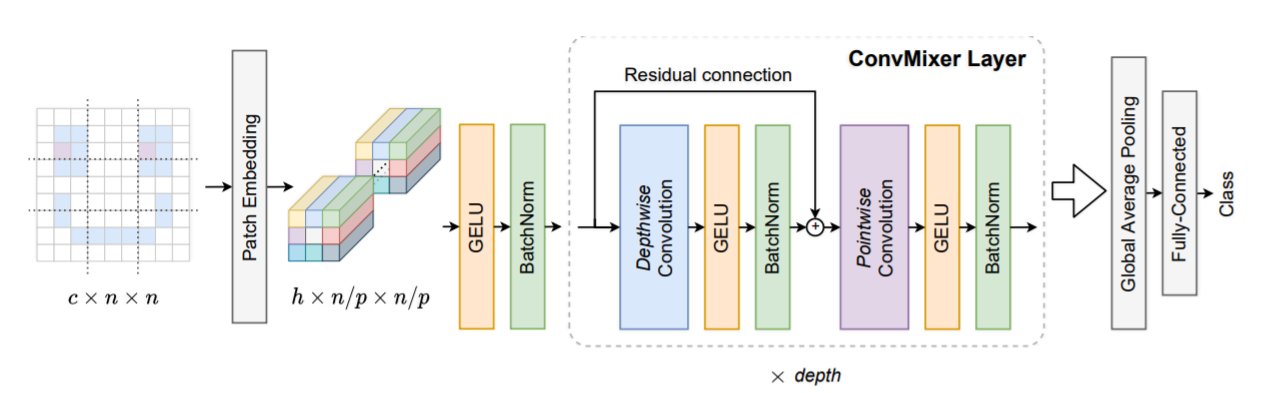

3.1 整体架构

输入图像 → 分块嵌入 → ConvMixer层（重复N次） → 全局池化 → 分类头

3.1.1 分块嵌入（Patch Embedding）

操作：将图像分割为p×p的块，展平后线性投影到d维。
示例：输入224x224图像，分块尺寸14x14 → 得到16x16=256个块，每个块投影为d=768维。
数学表达：
输入图像，
线性投影：

3.1.2 ConvMixer层

每层包含两个子模块：

深度卷积（Depthwise Convolution）：
- 卷积核：k×k（如9x9），分组数=通道数，每个通道独立卷积。
- 作用：混合空间邻域信息。
- 输出尺寸：与输入相同。
逐点卷积（Pointwise Convolution）：
- 卷积核：1x1，跨通道融合特征。
- 作用：增强通道间交互。

完整层结构：

输入 → 深度卷积 → GELU激活 → 逐点卷积 → Add残差连接 → 输出

3.1.3 参数配置（以ConvMixer-1536/20为例）

分块尺寸p：14
隐藏维度d：1536
层数N：20
深度卷积核k：9x9

四、数学原理

4.1 深度卷积公式

设输入张量，深度卷积核，输出：

其中为偏置项，每个通道独立计算。

4.2 残差连接

第l层输出：

五、代表性变体及改进

5.1 ConvMixer-Lite

改进点：减少隐藏维度（如d=512），深度卷积核缩小为7x7。
优势：显存占用减少40%，适合移动端部署。

5.2 ConvMixer-Attention

改进点：在逐点卷积前加入SE（Squeeze-Excite）注意力模块。
SE模块公式：

5.3 DynamicConvMixer

改进点：动态调整卷积核大小（如5x5或7x7），根据输入内容自适应。
实现：使用轻量级网络预测卷积核权重。

六、PyTorch代码示例

6.1 自定义ConvMixer模型

import torch
import torch.nn as nn

class ConvMixerBlock(nn.Module):
    def __init__(self, dim, kernel_size=9):
        super().__init__()
        # 深度卷积（分组数=输入通道数）
        self.dw_conv = nn.Conv2d(dim, dim, kernel_size, padding=kernel_size//2, groups=dim)
        self.act = nn.GELU()
        # 逐点卷积
        self.pw_conv = nn.Conv2d(dim, dim, 1)

    def forward(self, x):
        return x + self.pw_conv(self.act(self.dw_conv(x)))

class ConvMixer(nn.Module):
    def __init__(self, img_size=224, patch_size=14, dim=768, depth=20, num_classes=1000):
        super().__init__()
        # 分块嵌入
        self.patch_embed = nn.Sequential(
            nn.Conv2d(3, dim, kernel_size=patch_size, stride=patch_size),
            nn.GELU(),
            nn.BatchNorm2d(dim)
        )
        # ConvMixer层堆叠
        self.blocks = nn.Sequential(*[
            ConvMixerBlock(dim=dim, kernel_size=9)
            for _ in range(depth)
        ])
        # 分类头
        self.head = nn.Sequential(
            nn.AdaptiveAvgPool2d(1),
            nn.Flatten(),
            nn.Linear(dim, num_classes)
        )

    def forward(self, x):
        x = self.patch_embed(x)     # [B, dim, h, w]
        x = self.blocks(x)          # 通过所有ConvMixer块
        x = self.head(x)            # 分类输出
        return x

# 示例：输入为224x224 RGB图像
model = ConvMixer(img_size=224, patch_size=14, dim=768, depth=20)
x = torch.randn(4, 3, 224, 224)    # 输入形状 [4,3,224,224]
out = model(x)                      # 输出形状 [4,1000]
print(out.shape)

6.2 使用HuggingFace预训练模型

from transformers import ConvMixerConfig, ConvMixerForImageClassification
from PIL import Image
import requests

# 加载预训练模型（假设HuggingFace已支持）
model = ConvMixerForImageClassification.from_pretrained("timm/convmixer_1536_20")
processor = ConvMixerConfig().build_preprocessor()

# 预处理输入
url = "http://images.cocodataset.org/val2017/000000039769.jpg"
image = Image.open(requests.get(url, stream=True).raw)
inputs = processor(image, return_tensors="pt")

# 推理
outputs = model(**inputs)
logits = outputs.logits
predicted_class = logits.argmax(-1).item()
print("预测类别:", model.config.id2label[predicted_class])
