Verilog训练笔记（2）——数据降速增宽

数据降速增宽
1.要求
(1)对一路8bit信号进行1/2倍降速，并将8bit转换为16bit输出。
(2)输出信号有效位在完成一次8bit转16bit时拉高，其余时间拉低
(3)不使用FIFO IP核
2.意义：
(1)练习串并转换思想
(2)练习数据降速、拓转位宽
(3)练习简单跨时钟域问题处理
3.总结：
(1)串并转换思想用移位方法实现；
(2)移位方法使用数据拼接更好
(3)数据间因为打拍会有延迟，要调理一下时序
(4)保持16bit数据维持两个时钟周期的方法是将需要输出的16bit数据打一拍，在dbyte_valid高时data_out为原16bit数据，低时data_out为打一拍后的16bit数据。

Verilog Code

// *********************************************************************************
// Project Name : Byte2dbyte
// Email        : 277808516@qq.com
// Create Time  : 2020/8/22
// File Name    : byte2dbyte.v
// Module Name  : byte2dbyte
// Abstract     : Yang Cheng Yu
// editor        : Notepad++
// *********************************************************************************
// Modification History:
// Date         By              Version                 Change Description
// -----------------------------------------------------------------------
// 2020/8/22    杨成煜           1.0                     Original
//
// *********************************************************************************
//`timescale      1ns/1ns

//==================defines=====================
`define SIM
`define V1
module	byte2dbyte(
	//================System Signal================
	input	clk,
	input	rst_n,
	//================Interface====================
	input	[7:0]	data_in,
	output	[15:0]	data_out,
	output			data_valid
);
	//================parameters===================
	`ifndef SIM

	`else

	`endif
	//================System regs==================
	reg	[15:0]				data_dbyte;
	reg	[15:0]				data_dbyte_d1;

	reg						data_out_valid;
	reg	[7:0]				data_in_reg;
	reg						data_in_valid;

	assign data_out = data_out_valid?data_dbyte:data_dbyte_d1;
	assign data_valid = data_in_valid&data_out_valid;

	// data_in_valid
	always	@(posedge clk)begin
		if(!rst_n)
			data_in_valid <= 1'b0;
		else
			data_in_valid <= 1'b1;
	end

	//data_in 打一拍
	always	@(posedge clk)begin
		if(!rst_n)
			data_in_reg <= 8'd0;
		else
			data_in_reg <= data_in;
	end
	//data_dbyte 串并转换
	always	@(posedge clk)begin
		if(!rst_n)
			data_dbyte <= 16'd0;
		else
			data_dbyte <= {data_dbyte[7:0],data_in_reg};
	end
	//data_dbyte_d1
	always	@(posedge clk)begin
		if(!rst_n)
			data_dbyte_d1 <= 16'd0;
		else
			data_dbyte_d1 <= data_dbyte;
	end

	//data_out_valid
	always	@(posedge clk)begin
		if(!rst_n)
			data_out_valid <= 1'b1;
		else
			data_out_valid <= ~data_out_valid;
	end
	//================Main Codes===================
endmodule

TestBench Code

// *********************************************************************************
// Project Name : tb_byte2dbyte
// Email        : 277808516@qq.com
// Create Time  : 2020/8/21
// File Name    : tb_byte2dbyte.v
// Module Name  : tb_byte2dbyte
// Abstract     : Yang Cheng Yu
// editor        : Notepad++
// *********************************************************************************
// Modification History:
// Date         By              Version                 Change Description
// -----------------------------------------------------------------------
// 2020/3/    杨成煜           1.0                     Original
//
// *********************************************************************************


`timescale	1ns/1ns		//时间精度
`define clock_period 20	//时钟周期
module tb_byte2dbyte;	//实体名称

//=====================<系统端口>=============================
reg				clk;
reg				rst_n;

//=====================<外设端口>=============================
reg	[7:0]		data_in;
wire	[15:0]	data_out;
wire			data_valid;
integer 		i;
byte2dbyte byte2dbyte_inst(
	//================System Signal================
	.clk			(clk),
	.rst_n			(rst_n),
	//================Interface====================
	.data_in		(data_in),
	.data_out		(data_out),
	.data_valid		(data_valid)
);

//=====================<时钟信号>=============================
initial begin
	clk = 1;
	forever
		#(`clock_period/2)	clk = ~clk;
end

//=====================<复位信号>=============================
initial begin
	rst_n = 0;#(`clock_period*20+1);
	rst_n = 1;
end

//=====================<激励信号>=============================
initial begin
	data_in = 0;
	#(`clock_period*20+1);//初始化
	for(i=0;i<255;i=i+1)begin
		data_in = i;
		#(`clock_period);
	end
end

endmodule

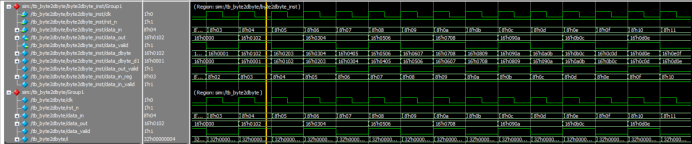

ModelSim Wave
