sql server 《个人空间》说说管理模块

本文详细介绍了如何根据E-R图和逻辑数据模型创建数据库、数据表,以及实现数据表间的关系和约束,包括创建主键与外键的过程。

(1)任务描述
《说说管理》模块的E-R图如图2.55.1所示,逻辑数据模型如图2.55.2所示,物理数据模型如图2.55.3所示,数据表字段名定义见表2.55.1。请按以下设计完成数据库创建、数据表创建和数据操作任务:
在这里插入图片描述

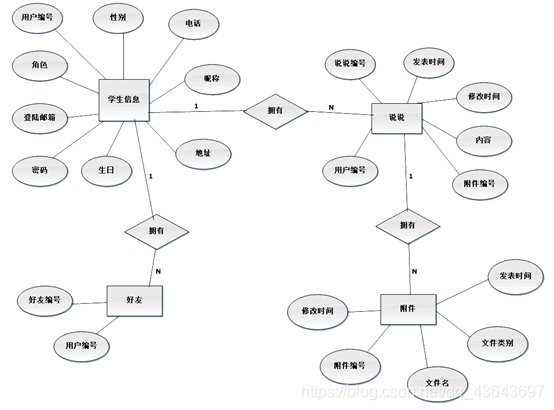

图2.55.1 E-R图
在这里插入图片描述

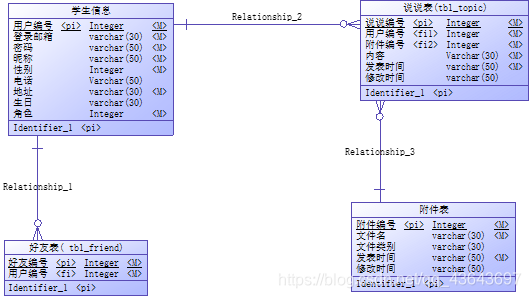

图2.55.2 逻辑数据模型
在这里插入图片描述

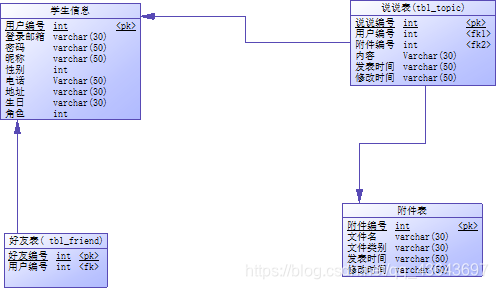

图2.55.3物理数据原型
在这里插入图片描述
表2.55.1 字段名定义表
字段名 字段说明 字段名 字段说明
uId(标识列) 用户Id topicId(标识列) 说说编号
uEmail 登录邮箱 content 内容
uPass 密码 publishTime 发表时间
uName 昵称 modifyTime 修改时间
sex 性别 fileId(标识列) 文件编号
phone 电话 fileName 文件名
address 地址 filetype 文件类别
birth 生日 publishTime 发表时间
role 角色 modifyTime 修改时间
friendId(标识列) 好友编号

任务一:创建数据库(10分)
创建数据库spaceDB。
任务二:创建数据表(25分)
根据图2.55.2和表2.55.1,创建数据表tbl_user、tbl_topic、tbl_file、tbl_friend。
任务三:创建数据表间的关系及约束(15分)及约束
• 根据物理数据原型,创建数据表的主键与外键。

图2.56.1 E-R图

图2.56.2 逻辑数据模型

图2.56.3物理数据原型

表2.56.1 字段名定义表
字段名 字段说明 字段名 字段说明
uId(标识列) 用户Id albumId(标识列) 相册编号
uLogin 登录邮箱 aName 相册主题
uPass 密码 publishTime 发表时间
uName 昵称 modifyTime 修改时间
Sex 性别 fileId(标识列) 文件编号
phone 电话 fileName 文件名
address 地址 filetype 文件类别
birth 生日 publishTime 发表时间
Role 角色 modifyTime 修改时间

任务一:创建数据库(10分)
创建数据库spaceDB。
任务二:创建数据表(25分)
根据图2.56.2和表2.56.1,创建数据表tbl_user、 tbl_Album、tbl_file、
任务三:创建数据表间的关系及约束(15分)及约束
• 根据物理数据原型,创建数据表的主键与外键约束。
create database spaceDB
go
use spaceDB
go
create table tbl_user
(
uId int not null,
uEmail varchar(30) not null,
uPass varchar(50) not null,
uName varchar(50) not null,
sex int not null,
phone varchar(50),
address varchar(30) not null,
birth varchar(30),
role int not null
)
go
create table tbl_topic
(
topicId int not null,
uId int not null,
fileId int not null,
content varchar(30) not null,
publishTime varchar(50) not null,
modifyTime varchar(50)
)
go
create table tbl_file
(
fileId int not null,
fileName varchar(30) not null,
filetype varchar(30),
publishTime varchar(50) not null,
modifyTime varchar(50)
)
go
create table tbl_friend
(
friendId int not null,
uId int not null
)
go

go
alter table tbl_friend
add constraint PK_tbl_friend_friendId primary key(friendId)
go
alter table tbl_user
add constraint PK_tbl_user_uId primary key(uId)
go
alter table tbl_topic
add constraint PK_tbl_topic_topicId primary key(topicId)
go
alter table tbl_file
add constraint PK_tbl_file_fileId primary key(fileId)
go
alter table tbl_friend
add constraint FK_tbl_friend_tbl_user_uId foreign key(uId) references tbl_user(uId)
go
alter table tbl_topic
add constraint FK_tbl_topic_tbl_user_uId foreign key(uId) references tbl_user(uId)
go
alter table tbl_topic
add constraint FK_tbl_topic_tbl_file_fileId foreign key(fileId) references tbl_file(fileId)
