OSPF后记加IPV4报头

OSPF的限制LSA数量
ABR：区域边界路由器，能够产生3类LSA的路由器（are0 和非are0之间 的路由器）
ASBR：自治系统边界路由器，能够产生5类或7类LSA的路由器（属于 OSPF和非OSPF之间的路由，将非OSPF引入它们之间的路由）
特殊区域
1.区域划分
2.特殊区域
3.LSA汇总
4.LSA过滤
Stub
末节区域，在OSPF某个区域中，拒绝4、5类LSA，此时无法与外界通信，需要建立一条3类LSA用于不同网络的通信。
注意：
1.特殊区域中所有的路由器都必须配置 （保证LSA同步）
2.特殊区域不能为骨干区域
3.在stub区域中不能进行重发布，不能存在ASBR路由器
4.特殊区域不能出现虚链路（virtual-link）
Totally stub
完全末节区域，在stub区域边界上过滤3类但保留3类缺省，目的是为了保持通信，并且过滤4、5类LSA
部署在stub区域的ABR上
NSSA
非完全末节区域，可以重发布，在stub区域基础上，允许重发布、允许存在ASBR路由，依然不能出现4、5类，产生7类NSSA LSA仅用于在NSSA区域宣告外部路由信息。
NSSA LSA 7类LSA
功能 在NSSA区域中，用于通告外部路由信息
ADV NSSA区域中重发布路由器（ASBR）的router-id
Link-id 外部路由网络号
传播范围 仅仅在本NSSA区域传输
在7转5中，会自动携带FA地址，4类LSA不生效（也就是不能宣告ASBR位置），若FA地址不可达，造成能学到转换后的5类LSA（将外部路由引入OSPF域中），但是不能加入路由表；所以在NSSA区域 ABR上抑制FA地址，通过4类LSA，进行正常的路由行为。
（还是不太懂既然FA地址不可达造成5类SLA不能正常加表，那为什么还要抑制FA地址？只能用4类SLA吗？）*

FA规则：若LSA中尊在FA地址，则路由递归通信包括metric的计算都是计算到达FA地址的（当LSA中包含了FA地址，则4类LSA失效）
（1）5类LSA不一定存在FA地址，7类LSA一定存在。
（2）5类，若重发布产生5类LSA时，原路由对应的出接口OSPF网络类型为MA网络，则FA地址为原地址的下一跳地址若是7转5类LSA，默认一定携带FA地址。
（3）7类LSA中的FA规则，若原路由出接口没有运行OSPF，则FA地址为重发布路由器上的环回接口地址（1最大的通告进入OSPF环回接口地址或者2.最后通告进入OSPF的环回接口地址3.若没有环回接口，则使用物理接口，使用规则相同）；若原路由接口运行了OSPF，（1.接口网络类型为P-P，FA为出接口地址2.网络类型为MA，则FA地址为下一跳地址）。
注意：在NSSA中默认不会自动下方缺省路由，在NSSA区域ABR上手工下放

Totally NSSA
完全的非完全末节区域，自动产生3类LSA缺省，保证通信。

OSPF网络汇总
支持VLSM、CIDR，只能汇3、5、7类，汇总的位置在ABR ASBR
3类LSA汇总 在明细属于的ABR上汇总
5类LSA汇总 ASBR上汇总
7类LSA汇总 ASBR上汇总

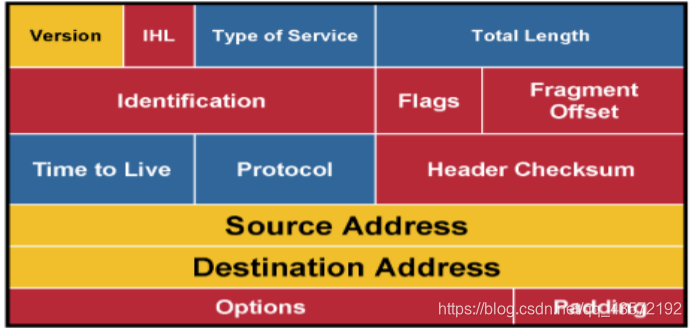

IPV4数据包头

IPV4数据包一行为32bit
IPV4头部默认20字节，（可选项：Options和Padding里面可以有或者没有），最大字节为60字节=15（1111）* （32字节/8bit）

第一行：
Version 0100=4bit
IHL：IP头部长度，大小为4字节 默认值：0101 单位为32bit
Type of Service：服务类型 大小为8bit，用于对流量进行标记
Total Length：总长度=IPV4的头部大小+数据大小 16bit （总长度-头部长度=负载长度）
第二行：（在第三层进行重排）
Identification：标识符 大小为16bit（标识符相同的为一类流量）
Flags：标记符 大小3bit
Fragment Offset：分片偏移 大小为13bit–该分片距离完整数据头部的偏移值 单位：字节
R
DF 0数据分片（准备重排序，收集标识符相同的）1未数据分片
MF 更多分片位
1表示更多分片 0存在分片在最后一个收集到，开始进行排序
第三行：
Time to Live：TTL值，生存时间，统称跳数，大小为8bit。范围：0-255（每查表一次，减一，直到为0）
Protocol：协议号 作用：管理上层使用什么样的封装。大小为8bit 范围：0-255
Header Checksum：计算IPV4头部完整性 大小为16bit
第四行：
Source Address：源IP地址 大小为32bit
第五行：
Destination Address：目标IP地址 大小为32bit
第六行：
Options：可选项{1.严格路由（最多纪录9个路由）2.松散路由3.时间戳4.纪录路由（纪录经过路由器出接口的地址）}
严格选路：指定几个IP地址，数据包必须严格的按某条路径传输（所有路由接口地址必须按顺序写）
松散路由：指定IP地址为数据包传输过程中需经过的IP地址，中间可以经过其他路由。
Padding：填充项
注意：Options+Padding必须为32bit，或者为32bit的倍数。
