RIP实验2

该实验涉及RIP协议的配置,包括地址规划、通过r3访问r5环回、RIPv1与RIPv2互通、加快收敛速度、减少路由条目、设备访问r1环回以及端口映射。实验中使用了IP汇总、认证和偏移列表来实现目标。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

Rip实验

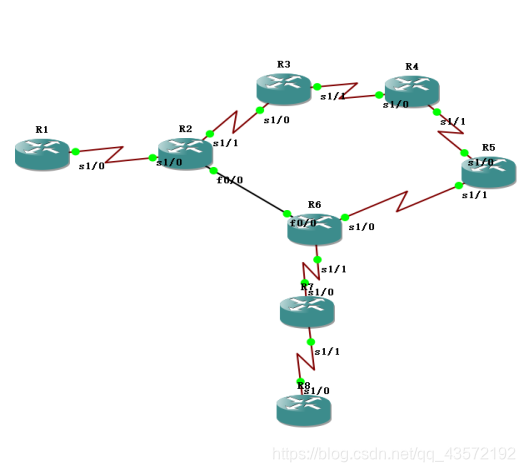

实验拓扑图
在这里插入图片描述
1 r1为isp 其上只能配置ip地址,不得进行其他配置
2 r7环回地址172.16.1.0/24
R8环回地址172.16.2.0/24
R7-r8之间地址为78.1.1.0/24
3. r2到r5环回通过r3访问
4 加快协议收敛速度,保证更新安全 尽量减少路由条目
5 r2-r8设备均可访问r1环回
6 r1telnet r2实际登陆到r8
一、地址规化
路径 Ip网段 路径 ip网段
R2-r3 192.168.1.0/30 R7-r8 78.1.1.0/24
R3-r4 192.168.1.4/30 R7环回 172.16.1.0/24
R4-r5 192.168.1.8/30 R8环回 172.16.2.0/24
R5-r6 192.168.1.12/30
R6-r2 192.168.1.16/30
R6-r7 192.168.1.20/30
R1-r2 192.168.1.24/30
R2环回 192.168.1.32/28 192.168.1.48/28
R3环回 192.168.1.64/28 192.168.1.80/28
R4环回 192.168.1.96/28 192.168.1.112/28
R5环回 192.168.1.128/28 192.168.1.144/28
R6环回 192.168.1.160/28 192.168.1.176/28
R1环回 192.168.1.192/27
二、r2到r5环回通过r3访问

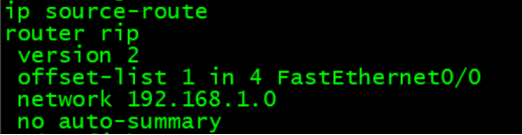

1)在r6中使用acl抓取r5环回地址,在r6与r2接口使用偏移列表增大metric值
2)在r6中使用acl抓取r5环回地址,在r6与r5接口使用偏移列表增大metric值
3)在r2中使用acl抓取r5环回地址,在r2到r6的接口使用偏移列表增大metric值
在这里插入图片描述
在这里插入图片描述
三、ripv2与ripv1之间互通,

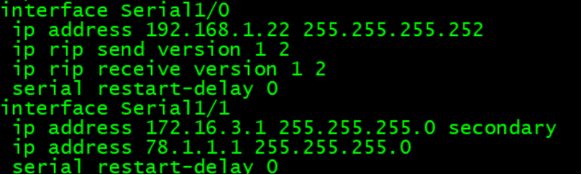

修改r7上接收版本让ripv1与ripv2之间吸纳和学习,r7与r8之间使用第二地址组成rip连续子网让r7-r8相互学习对方环回
在这里插入图片描述
四、加快协议收敛速度,保证更新安全,尽量减少路由条目数量
通过修改计时器时间加快协议收敛速度
在这里插入图片描述
使用认证保证更新安全(只能使用在ripv2中)

### RIP V2 协议配置与实施 #### 实验目标 理解并掌握RIP v2协议的工作机制及其在网络中的应用,熟悉如何在不同厂商的模拟环境中配置该路由协议。 #### 实验准备 为了完成此次实验,需准备好支持RIP v2协议的路由器若干台以及相应的仿真软件平台如Cisco Packet Tracer、华为eNSP或锐捷RG-Sim等工具。确保所使用的设备能够正常运行,并已安装好必要的操作系统版本[^1]。 #### 设备连接拓扑设计 构建一个简单的三节点网络模型,其中两台边缘路由器分别连接至核心路由器,形成链状结构。具体来说: - **R1** 和 **R2** 的直连网段设为 `12.0.0.0/24`; - **R2** 和 **R3** 则共享另一条独立路径 `23.0.0.0/24`; - 各自还拥有各自的环回接口用于测试跨域通信能力。 #### 配置命令示例 (基于思科IOS) ```shell ! 进入全局配置模式后开启RIP服务并指定其采用V2版 Router> enable Router# configure terminal Router(config)# router rip Router(config-router)# version 2 ! 关闭自动汇总功能以防止不必要的子网聚合行为影响学习效果 Router(config-router)# no auto-summary ! 定义参与RIP通告过程的具体网络范围 Router(config-router)# network 12.0.0.0 Router(config-router)# network 23.0.0.0 ``` 对于每台路由器都需要重复上述操作来激活本地的RIP进程并向邻居宣告可达性信息。特别注意的是,在多供应商环境下可能需要调整某些参数名称或者语法格式以适应特定品牌的要求[^2]。 #### 测试验证环节 一旦所有相关设置完毕之后就可以利用ping命令或者其他更高级别的诊断手段检验从一端到另一端的数据包转发情况是否顺畅无阻。同时也可以借助show ip route指令观察当前有效的路由项列表确认它们确实是由RIP动态计算得出而非静态设定的结果[^3]。 #### 结果分析 如果一切顺利的话应该可以看到来自远端主机的成功响应证明整个过程中间没有任何阻碍因素存在;反之则要仔细排查可能是由于误配引起的错误直至找到根源所在加以修正为止。
