使用Vitis HLS生成 IP核 （verilog版和图形化版）

实验一、 自动旋转式栅门

1.1 实验题目

旋转式栅门是一个由三个齐腰高旋转柄组成的门，其中一个旋转柄在进道
口。旋转式栅门一般安装在地铁站出入口等公共场所人行道，控制行人的进出。
初始时这旋转柄是锁住的，挡住进口，阻止行人通过。当交通卡（或投币）
在旋转式栅门上的刷卡机扫描（或投币）成功时，这旋转柄就解锁了，允许一个
行人通过。在行人通过后，旋转柄又锁住了。

1.2 实验建模

以两种形式来对栅门进行IP建模，分别是图形化建模IP和Verilog建模IP。

1.2.1 Verilog建模IP

首先是Turnstile.h

#include<ap_cint.h>
uint8 turnstile(uint8 C, uint8 P, uint8 reset);

函数声明完成后，需要具体实现该函数，Turnstile.cpp内容如下所示：

#include "turnstile.h"
uint8 S = 0;
uint8 reset = 0;
uint8 S0 = 0;
uint8 S1 = 1;
uint8 C_last = 0;

uint8 turnstile(uint8 C, uint8 P, uint8 reset)
{
    if(reset)
    {
        S = S0;
    }
    else
    {
        switch (S)
        {
        case 0:
            if(C)
            {
                S = S1;
            }
            else
            {
                S = S0;
            }
            break;
        case 1:
            if(P)
            {
                S = S0;
            }
            else
            {
                S = S1;
            }
            break;
        default:
            break;
        }
    }
    return S;
}

最后还需要一个test bench文件，Turnstile_tb.cpp内容如下所示：

#include <cstdio>
#include<iostream>

#include "turnstile.h"
using namespace std;
int main()
{
    uint8 reset = 0;
    uint8 C = 0;
    uint8 P = 0;
    const uint8  time = 8;
    for(uint8 i = 0; i < time; i++)
    {
        if(i<=2)
        {
            reset = 1;
        }
        else if(i<=4)
        {
            reset = 0;
            C = 1;
        }
        else if(i <= 6)
        {
            C = 0;
            P = 1;
        }
        else{
            P = 0;
        }
        uint8 result = turnstile(C, P, reset);
       // cout<<result<<endl;
        printf("%d\n",reset);
    }
    return 0;
}

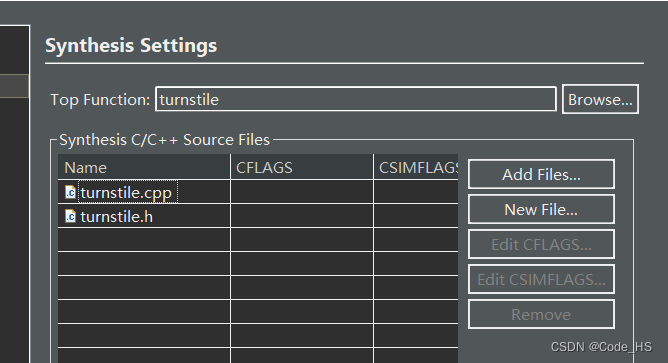

添加设计文件

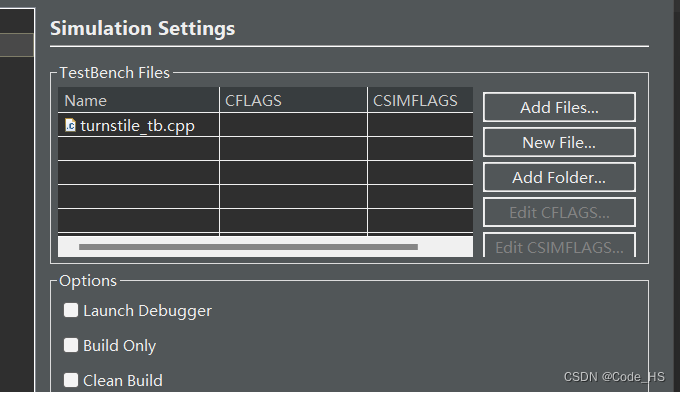

添加测试文件

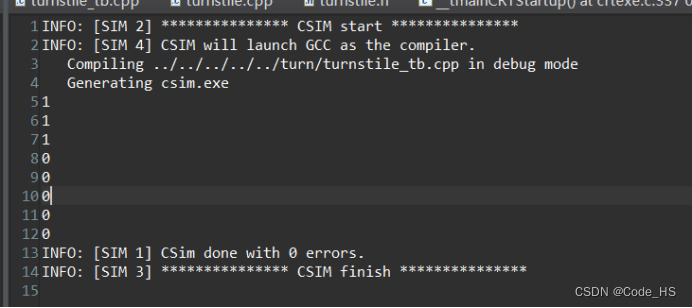

C Simulation

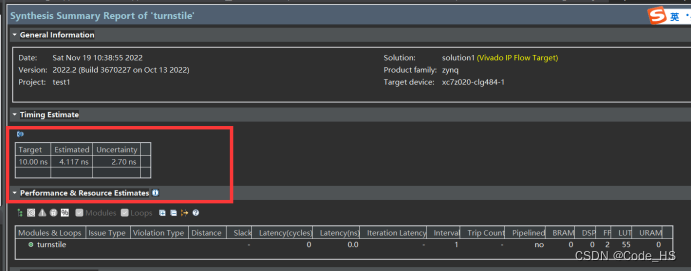

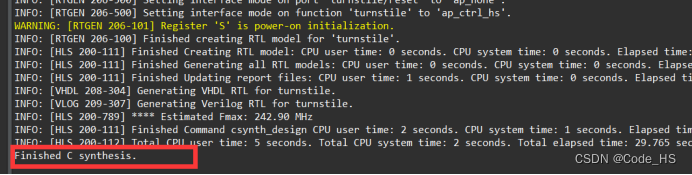

C Synthesis

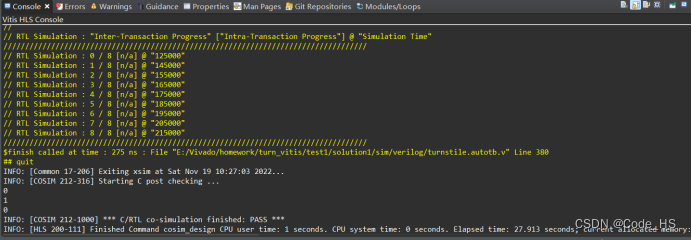

C/RTL Cosimulation

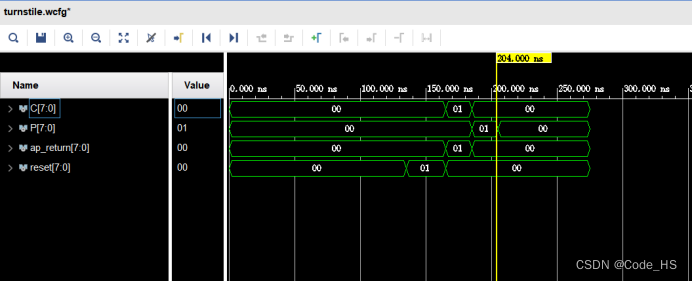

左侧的C，P，reset 分别代表输入， return 代表状态：0表示闸门关，1表示闸门开，从波形图可以看出当C=1时 闸门开。

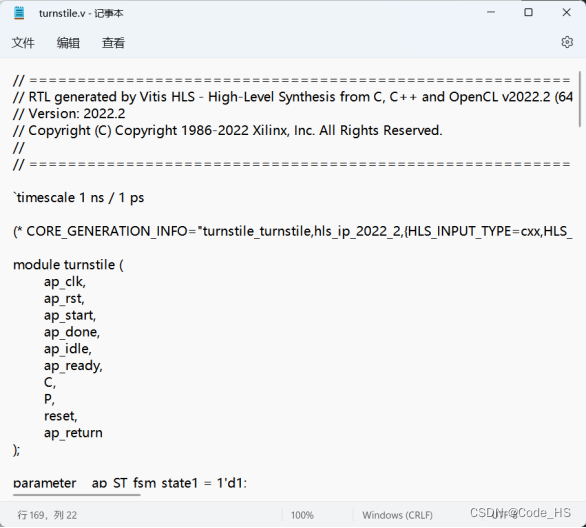

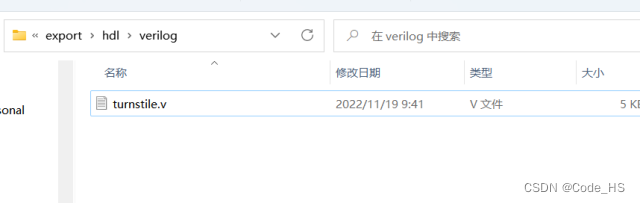

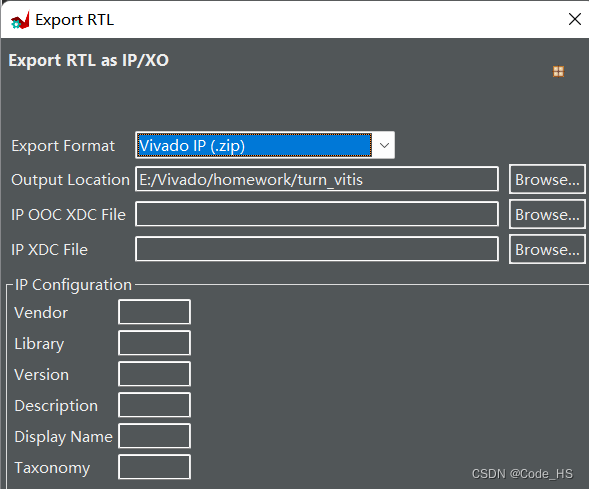

导出生成verilog 版IP。

1.2.2 图形化建模IP

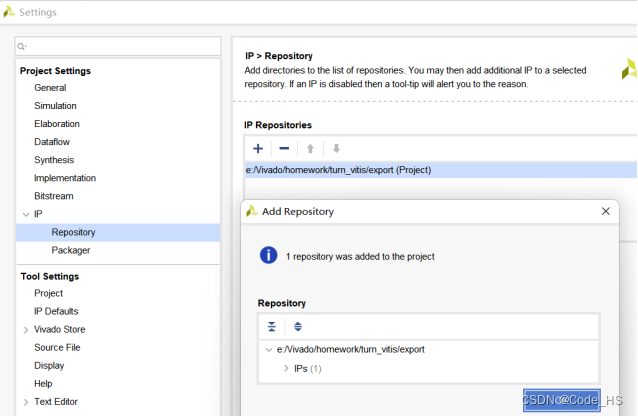

打开Vivado，创建新项目，在Settings里的Ip下的Repository加载之前导出的verilog核。

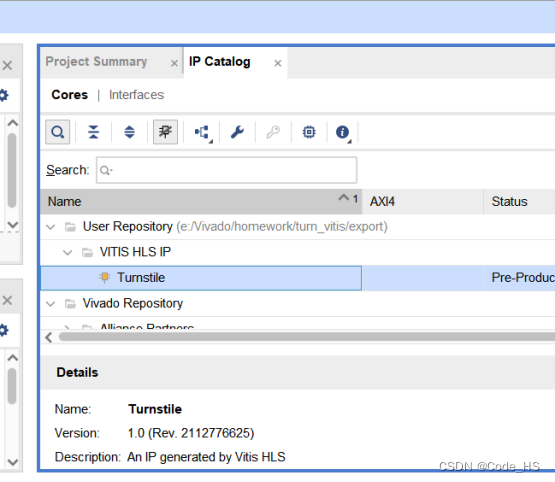

打开IP Catalog，找到Turnstile。

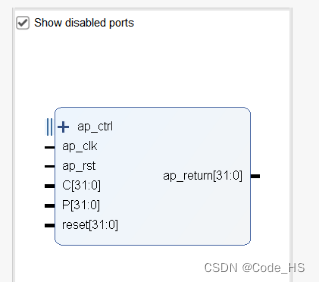

双击Turnstile得到图形化核

1.3 实验总结

相同性：两者都有相同的输入和输出端口C、P、 reset、clk。
差异性：使用HLS生成的verilog代码更加复杂，端口种类也更多，多了一些控制端口，C/C++ 的参数输入作为输入端口，参数返回作为输出端口。而在自己写的verilog中是自己设定的。

实验二、 餐巾纸售货机

2.1 实验题目

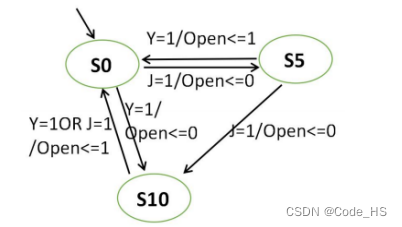

一款餐巾纸售货机，只接受 5 角和 1 元硬币，1 包餐巾纸价格为 1.5 元，没有找零功能。其中， Mealy型自动机如图2.1所示。

2.2 实验建模

使用两种形式来对售货机进行IP建模，分别是图形化建模IP和Verilog建模IP。

2.2.1 Verilog建模IP

首先是Vender.h

typedef unsigned char uint8;
uint8 vender(uint8 J, uint8 Y, uint8 reset);

函数声明完成后，需要具体实现该函数，vender.cpp的内容如下所示：

#include "vender.h"
uint8 S = 0;
uint8 reset = 0;
uint8 S0 = 0, S5 = 1, S10 = 2;
uint8 state = 0;
uint8 open = 1;
uint8 close = 0;
uint8 vender(uint8 J, uint8 Y, uint8 reset)
{
    state = 0;
    if(reset)
    {
        S = S0;
        state = 0;
    }
    else
    {
        switch (S)
        {
        case 0:
            if(J)
            {
                S = S5;
                state = 0;
            }
            else if(Y)
            {
                S = S10;
                state = 0;
            }
            else{
                S = S;
            }
            break;
        case 1:
            if(J)
            {
                S = S10;
                state = 0;
            }
            else if(Y)
            {
                S = S0;
                state = 1;

            }
            else{
                S = S;
            }
            break;
        case 2:
            if(J)
            {

                S = S0;
                state =  1;
            }
            else if(Y)
            {
                S = S0;
                state =  1;
            }
            else{
                S = S;
            }
        break;
        default:
            break;
        }
    }
    if(state == 1)
        return open;
    else
        return close;
}

最后还需要一个test bench文件，vender_tb.cpp内容如下所示：

#include <cstdio>
#include<iostream>

#include "vender.h"
using namespace std;
int main()
{
    uint8 reset = 0;
    uint8 J = 0;
    uint8 Y = 0;
    uint8 result = 0;
    const uint8  time = 4;
    for(uint8 i = 0; i <= time; i++)
    {
        if(i<=1)
        {
            reset = 1;
        }
        else if(i<=2)
        {
            reset = 0;
            J = 1;
            Y = 0;
        }
        else if(i <= 3)
        {
            J = 0;
            Y = 1;
        }
        else
        {
            Y = 0;
            J = 1;
        }
        result = vender(J, Y, reset);
       // cout<<result<<endl;
        printf("%d\n",result);

    }
    return 0;
}

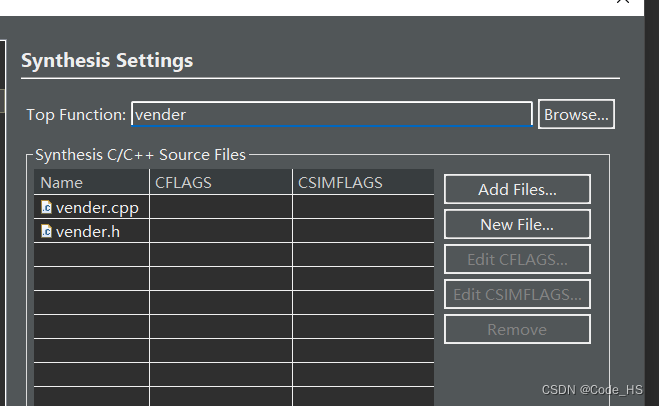

源代码添加到vitis HLS的源文件中，需要添加Top Function。

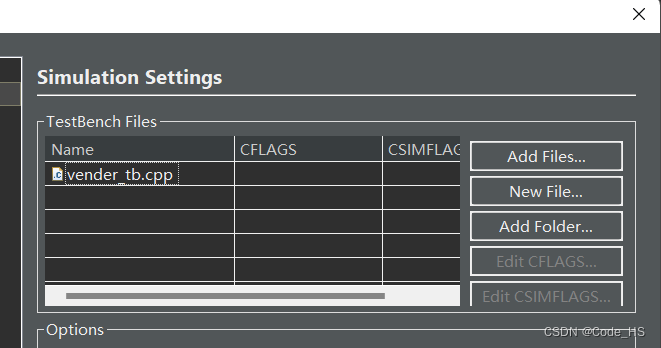

测试文件vender_tb.cpp添加到TestBench中。

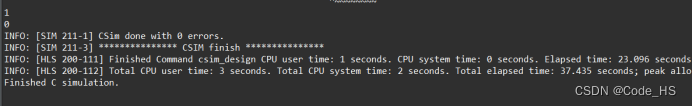

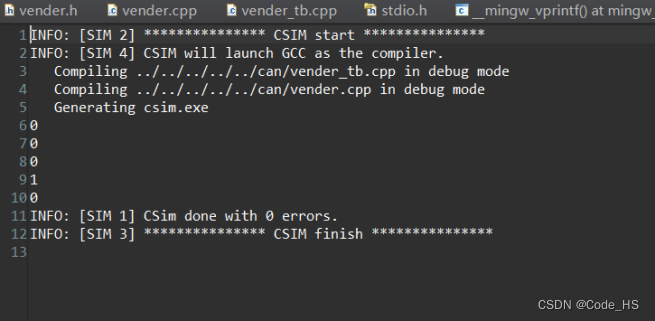

运行C simulation，结果如下图所示。

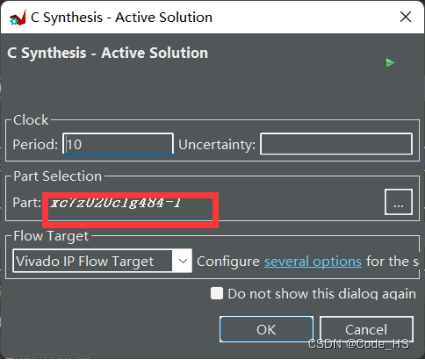

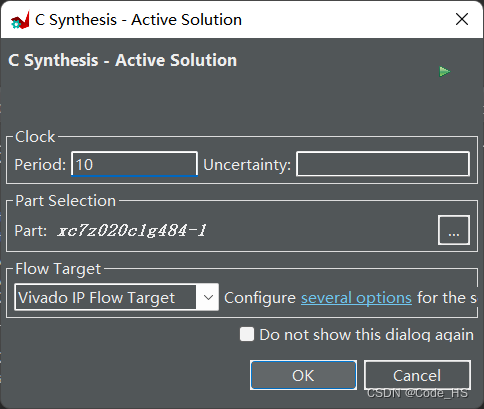

运行C Synthesis，Part选择xc7z20clg484-1;

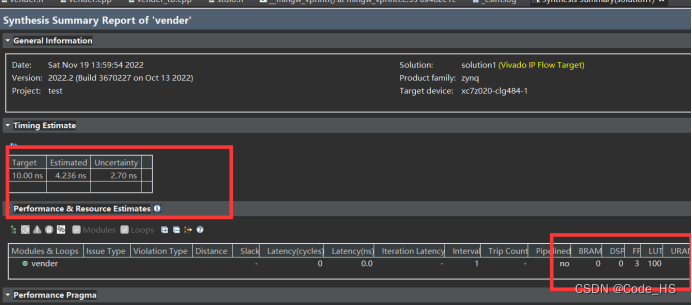

综合结果如下图所示，可以得到运行时间和LUT、FF等一系列资源的使用情况。

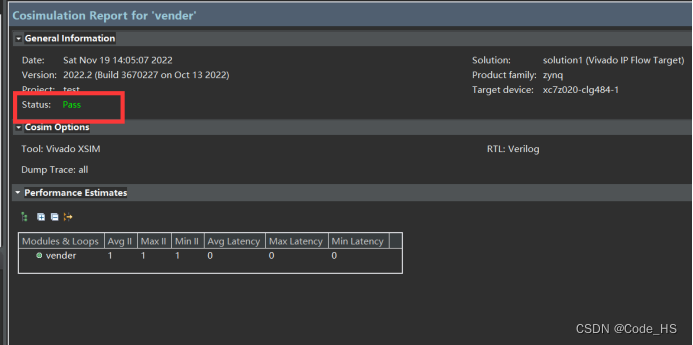

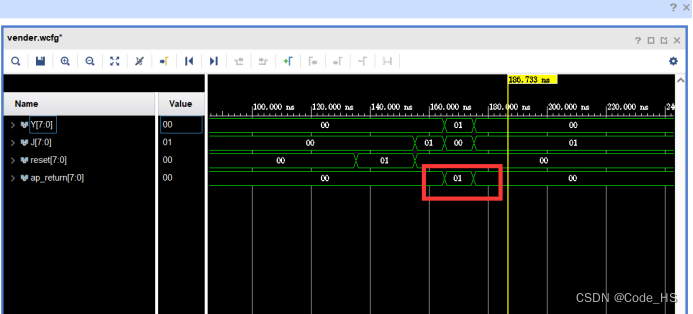

执行CoSimulation，结果如下。

当收到J和Y = 1 的时候，售货机打开。

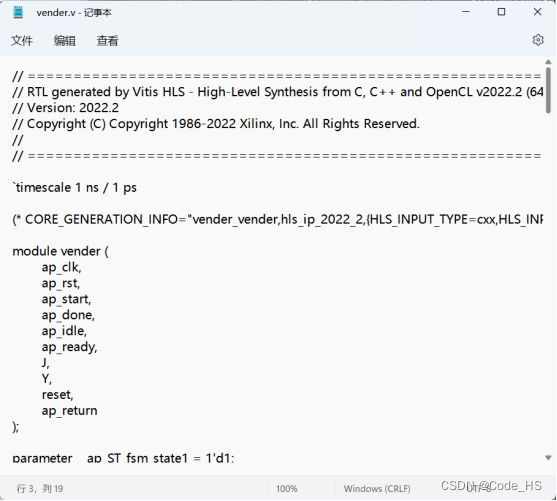

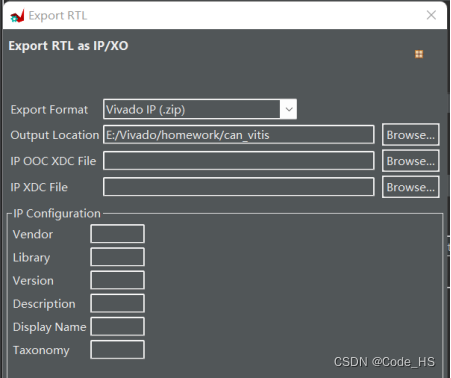

导出Verilog 版IP

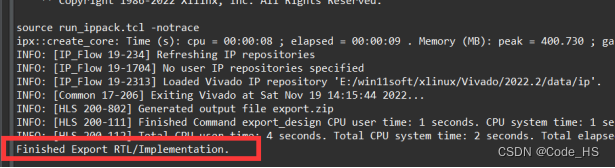

导出成功。

2.2.2 图形化建模IP

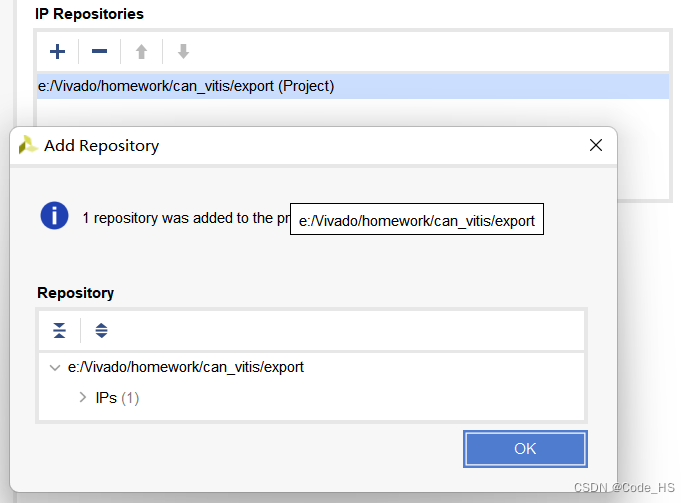

打开Vivado，创建新项目，在Settings里的Ip下的Repository加载之前导出的verilog核。

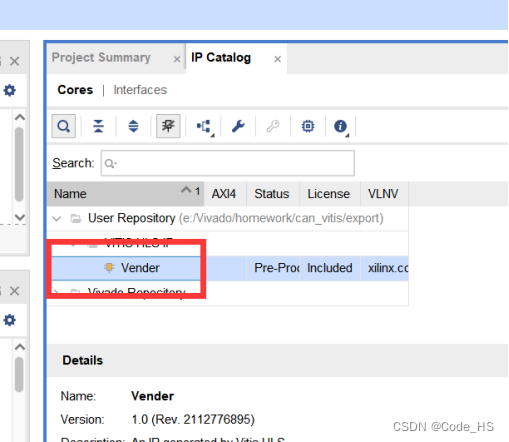

打开IP Catalog，找到Vender。

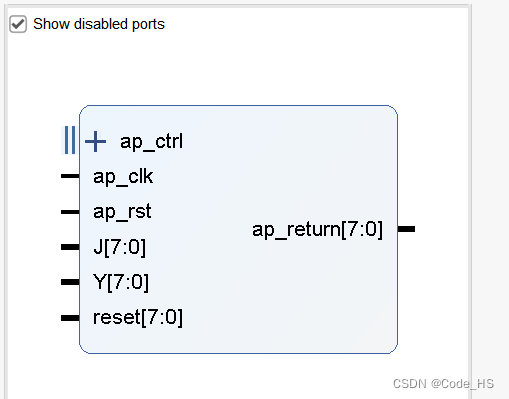

双击Turnstile得到图形化核

2.3 实验总结

相同性：两者都有相同的输入和输出端口J、Y、 reset、clk，都能实现相同的功能。
差异性：使用HLS生成的verilog代码更加复杂，没有自己编写的verilog代码简洁，端口种类也更多，多了一些控制端口，C/C++ 的参数输入作为输入端口，参数返回作为输出端口。HLS使得设计师不掌握硬件描述语言就可以使用一些硬件IP核。
