1.概述

提示：这里可以添加本文要记录的大概内容：

本章，我们将基于词法分析器，为Kaleidoscope构建一个完整的解析器（Parser）。通过解析器，我们可以定义并构造抽象语法树（Abstract Syntax Tree，AST）。
我们构造的解析器使用两种方法进行语法分析：

• 递归下降分析法（Recursive Descent Parsing）：用于基本表达式的解析。
• 算符优先分析法（Operator-Precedence Parsing）：用于二元表达式的解析。

---

在实现解析器之前，我们先介绍一下解析器的输出——抽象语法树。

2.抽象语法树

抽象语法树（AST）为编译器后续的哥哥阶段提供了一种异域解析的表示形式，比如：代码生成。通常，我们希望编程语言中的每一种结构都有一个对应的表示对象。为了实现这种映射关系，我们使用AST对语言进行分析建模。
在Kaleidoscope的AST中，我们设计了三种结构，分别是：

• 表达式
• 原型
• 函数

2.1表达式

如下所示，ExprAST是AST中表达式的基类定义，其中包含了多种子类定义，分别用于对应不同的具体表达式。由于Kaleidoscope只有一种数据类型——双精度浮点类型，因此我们没必要存储类型信息。当然，现实的编程语言通常都包含多种类型，这种情况下ExprAST会包含一个用于存储类型信息的字段。

/// ExprAST - Base class for all expression nodes.
class ExprAST {
public:
    virtual ~ExprAST() = default;
};

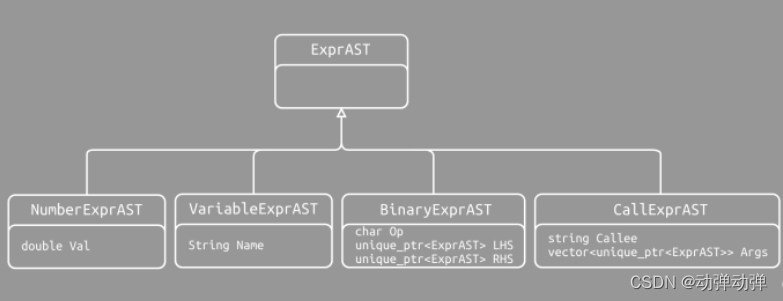

如下所示为ExprAST的各种子类定义，分别是：

• NumberExprAST:用于表示数值表达式，其捕获字面量的数值保存于Val中。
• VariableExprAST:用于表示变量表达式，其捕获变量名保存于Name中。
• BinaryExprAST:用于表示二元表达式，其使用Op保存操作符，如：+。使用LHS和RHS 分别保存坐子表达式和右子表达式。
• CallExprAST:用于表示函数调用表达式，其使用Callee保存函数名。使用Args 数组变量保存函数的各个参数。


/// NumberExprAST - Expression class for numeric literals like "1.0".
class NumberExprAST : public ExprAST {
    double Val;

public:
    NumberExprAST(double Val) : Val(Val) {}
};

/// VariableExprAST - Expression class for referencing a variable, like "a".
class VariableExprAST : public ExprAST {
    std::string Name;

public:
    VariableExprAST(const std::string &Name) : Name(Name) {}
};

/// BinaryExprAST - Expression class for a binary operator.
class BinaryExprAST : public ExprAST {
    char Op;
    std::unique_ptr<ExprAST> LHS, RHS;

public:
    BinaryExprAST(char op, std::unique_ptr<ExprAST> LHS, std::unique_ptr<ExprAST> RHS) : Op(op), LHS(std::move(LHS)), RHS(std::move(RHS)) {}
};

/// CallExprAST - Expression class for function calls.
class CallExprAST : public ExprAST {
    std::string Callee;
    std::vector<std::unique_ptr<ExprAST>> Args;

public:
    CallExprAST(const std::string &Callee, std::vector<std::unique_ptr<ExprAST>> Args) : Callee(Callee), Args(std::move(Args)) {}
};

由于初步的Kaleidoscope仅仅包含基本功能，所以上述为全部的AST表达式节点定义。由于不包含条件控制流，因此这并不是图灵完整的；对此后续会再做进一步优化。

2.2原型

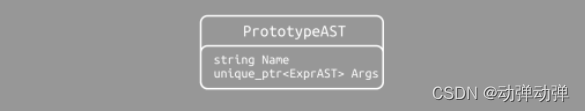

如下所示，PrototypeAST为AST中原型（Prototype）的定义。原型用于表示一个函数的原型，用于捕获函数的名称、各个函数的参数等。

class PrototypeAST{
	std::string Name;
	std::vector<std::string> Args;

public:
	PrototypeAST(const std::string &name, std::vector<std::string> Args):Name(name), Args(std::move(Args)){}

	const std::string &getName() const{return name;}
};

2.3函数

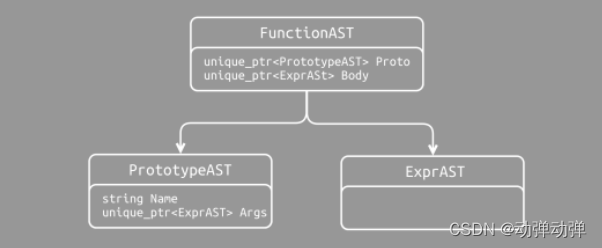

如下所示，FunctionAST为AST中的函数定义。函数由函数原型和函数组成，其分别使用Proto和Body进行存储。其中函数体是一个AST表达式结构。

class FunctionAST{
	std::unique_ptr<PrototypeAST> Proto;
	std::unique_ptr<ExprAST> Body;
public:
	FunctionAST(std::unique_ptr<PrototypeAST> Proto, std::unique_ptr<ExprAST> Body): Proto(std::move(Proto)), Body(std::move(Body)) {}
}

2.4 std::unique_ptr补充

std::unique_ptr 是 C++11 起引入的智能指针，即std::unique_ptr也是指针类型，但是有自己的特性，如下：

• unique_ptr 不共享它的指针。它无法复制到其他unique_ptr，std::unique_ptr 是一个仅能移动（move_only）的类型，只能移动unique_ptr。
• unique_ptr需要移动时，可使用std::move()对其进行移动——转移所有权。
• 当需要智能指针用于纯c++对象时，可使用unique_ptr，而当构造unique_ptr时，可使用make_unique函数。

3.解析器基础

上文我们定义了AST的结构，包括各种类型的节点。下面我们来介绍如何通过解析器构建AST。
例如，对表达式x+y可以通过如下方式将其解析成AST。

auto LHS = std::make_unique<VariableExprAST>("x");
auto RHS = std::make_unique<VariableExprAST>("y");
auto Result = std::make_unique<BinaryExprAST>('+', std::move(LHS), std::move(RHS));

为此，我们需要实现一些辅助函数，如下所示。我们通过CurTok作为词法分析器的输出token缓冲区。解析器内部每次调用词法分析器，输出一个token，存储在缓冲区中。解析器则通过读取CurTok用于后续的解析。

///CurTok/getNextToken - Provide a simple token buffer, CurTok is the current
///token the parser is looking at. getNextToken reads another token from the
///lexer and updates CurTok with its results.

static int CurTok;
static int getNextToken(){
	return CurTok = gettok();
}

除了处理错误，我们还定义了LogError函数。这里我们对于不同类型的错误处理均返回nullptr。

/// LogError* - These are little helper functions for error handling.
std::unique_ptr<ExprAST> LogError(const char *Str) {
    fprintf(stderr, "LogError: %s\n", Str);
    return nullptr;
}
std::unique_ptr<PrototypeAST> LogErrorP(const char *Str) {
    LogError(Str);
    return nullptr;
}

4.表达式解析

Kaleidoscopic 文法的每一个产生式，我们定义一个对应的解析函数。关于表达式的解析，其实可以分为以下几种类型：

• 数值表达式：解析NumberExprAST。
• 括号表达式：解析BinaryExprAST。
• 标识符表达式：解析两种AST类型VariableExprAST和CallExprAST。
  下面我们分别进行介绍。

4.1数值表达式

对于数值表达式，我们定义了如下解析函数。

///numberexpr ::= number
static std::unique_ptr<ExprAST> ParseNumberExpr(){
	auto Result = std::make_unique<NumberExprAST>(NumVal);
	getNextToken(); //consume the number
	return std::move(Result);
}

当此法分析器分析当前token类型为tok_number时，解析器会调用ParseNumberExpr解析函数，读取全局变量NumVal，从而获取数值，最终创建并返回一个NumberExprAST节点。
在ParseNumberExpr解析函数中，它将读取所有与产生式相关的token，并将下一个token下如此发分析器缓存CurTok中，以用于后续的分析。这其实是递归下降分析的标准方式，即预测分析——提前读取下一个token进行分析，避免深度优先搜索打来的回溯开销。

4.2括号表达式

对于括号表达式，我们定义了如下的解析函数

///文法产生式
///parenexpr ::= '('expression')'
static std::unique_ptr<ExprAST> ParseParenExpr(){
	getNextToken(); //eat(.
	auto V = ParseExpression();
	if(!V)
		return nullptr;

	if(CurTok != ')')
		return LogError("expected')'");
	getNextToken(); //eat).
	return V;
}

在ParseParenExpr解析函数中，我们可以看到对于LogError的使用。当调用LogError时，表示当前token是(，在解析完子表达式之后，并没有发现与之匹配的)。比如当我们使用(4代替（4）作为输入，解析器就会调用LogError进行报错处理。
除此之外，我们还可以发现内部递归调用了ParseExpression解析函数（后面我们会提到该函数）。通过递归调用，解析器能够处理递归语法，从而简化每一个文法产生式，最终创建并返回一个BinaryExprAST的节点。

注意，括号并不会创建AST节点，其最大的作用是辅助解析器进行分组。当AST构建完毕，括号也就不需要了。

4.3标识符表达式

对于符号表达式，我们定义如下解析函数。

/// 文法表达式
/// identifierexpr
/// 	::= identifier
/// 	::= identifier '(' expression* ')'
static std::unique_ptr<ExprAST> ParseIdentifierExpr(){
	std::string IdName = IdentifierStr;

	getNextToken();  //eat identifier.

if (CurTok != '(') // Simple variable ref.
    return std::make_unique<VariableExprAST>(IdName);

  // Call.
  getNextToken();  // eat (
  std::vector<std::unique_ptr<ExprAST>> Args;
  if (CurTok != ')') {
    while (1) {
      if (auto Arg = ParseExpression())
        Args.push_back(std::move(Arg));
      else
        return nullptr;

      if (CurTok == ')')
        break;

      if (CurTok != ',')
        return LogError("Expected ')' or ',' in argument list");
      getNextToken();
    }
  }

  // Eat the ')'.
  getNextToken();

  return std::make_unique<CallExprAST>(IdName, std::move(Args));
}

解析器会在当前token 类型为tok_identifier时调用ParseIdentifierExpre解析函数。其内部同样实现了递归分析和错误处理，并且通过预测分析的方法来判断当前的标识符是变量引用表达式还是函数调用表达式，从而分别进行处理。这里预测分析是通过判断当前·token下一个token是否是(实现的，从而分别构建VariableExprAST节点和CallExprAST节点。

4.4主表达式

我们将四种类型的表达式统称为主表达式（Primary Expression）
为了方便外部对各种类型的表达式进行解析，我们提供了一个主表达式解析函数，对外隐藏细节，对内部提供实现，该解析方法如下所示。

/// 文法产生式
/// primary
///   ::= identifierexpr
///   ::= numberexpr
///   ::= parenexpr
static std::unique_ptr<ExprAST> ParsePrimary() {
  switch (CurTok) {
  default:
    return LogError("unknown token when expecting an expression");
  case tok_identifier:
    return ParseIdentifierExpr();
  case tok_number:
    return ParseNumberExpr();
  case '(':
    return ParseParenExpr();
  }
}

ParsePrimary解析函数的实现逻辑非常清晰，即通过读取CurTok进行预测分析，判断token类型，并调用对应解析函数，从而构建AST。

5.二元表达式解析

二元表达式是表达式的一种，相比于其他的三种表达式，二元表达式（Binary Expression）解析会更加复杂，因为它们通常具有二义性。比如，当我们输入字符串x+y*z，解析器可以解析成(x+y)*z或者x+(y*z) 。基于数学定义，我们期望解析器能够将其解析为后者，因为乘法*的优先级是高于加法+的。

处理二义性 的方式有很多，其中一种优雅且高效的方式是算符优先分析法。这种分析技术通过为操作符定义优先级来辅助递归分析。比如我们可以通过如下方式来定义优先级。

///BinopPrecedence - This holds the precedence for each binary operator that is
///defined.
static std::map<char, int> BinopPrecedence;

///GetTokPrecedence - Get the precedence of the pending binary operator token.
static int GetTokPrecedence(){
	if(!isascii(CurTok))
		return -1;

	//make sure it`s a declared binop.
	int TokPrec = BinopPrecedence[CurTok];
	if(TokPrec <= 0)return -1;
	return TokPrec;
}

int main(){
	//Install standard binary operators.
	//1 is lowest precedence.
	GetTokPrecedence['<'] = 10;
	GetTokPrecedence['+'] = 20;
	GetTokPrecedence['-'] = 20;
	GetTokPrecedence['*'] = 40; //highest.
	...
}

我们以二元运算符为键，优先级为值存储于哈希表中，便于进行扩展。在Kaleidoscopic中，我们仅支持4种二元运算符。GetTokPrecedence函数根据当前token从哈希表中读取相应的优先级，如果token不是二元运算符，则返回-1。
算符优先分析法的基本思想是：将具有二义性二元运算符的表达式分解为多个片段，依次进行解析。
比如，对于表达式a+b+(c+d)*e*f+g。算符优先分析法会将其视为一系列由二元运算符分隔的主表达式。因此，解析器会首先分析头部的主表达式a，然后一次分析[+, b]，[+, (c+d)]，[*， e]，[*, f]，[+, g]。由于括号表达式也是主表达式，因此而元表达式的解析并不需要关注类似(c+d)这样的嵌套子表达式。

下面我们来看一下具体实现。

首先，我们将表达式分解为一个主表达式+多个[binop, primaryexpr]的形式，对应的解析函数如下所示。

/// 文法产生式
/// expression
///   ::= primary binoprhs
///
static std::unique_ptr<ExprAST> ParseExpression() {
  auto LHS = ParsePrimary();
  if (!LHS)
    return nullptr;

  return ParseBinOpRHS(0, std::move(LHS));
}

ParseBinOpRHS函数用于解析[binop, primaryexp]序列，其入参包含两个：优先级、已解析的表达式指针。值得注意的是，表达式x其实也是一个有效的表达式，在这种文法表达式binoprhs为空的情况下，ParseBinOpRHS解析函数会将传入的已解析的表达式指针直接返回。

ParseBinOpRHS函数的优先级的参数表示最小算符优先级（Minimal Operator Precedence），即函数能够允许读取的运算符。比如，如果当前的分析内容是[+, x],而传入ParseBinOpRHS函数的优先级为40，那么函数不会读取任何的token，因为+的优先级为20。

ParseBinOpRHS函数的具体定义如下所示。

/// 文法产生式
/// binoprhs
///   ::= ('+' primary)*
static std::unique_ptr<ExprAST> ParseBinOpRHS(int ExprPrec,
                                              std::unique_ptr<ExprAST> LHS) {
  // If this is a binop, find its precedence.
  while (true) {
    int TokPrec = GetTokPrecedence();

    // If this is a binop that binds at least as tightly as the current binop,
    // consume it, otherwise we are done.
    if (TokPrec < ExprPrec)
      return LHS;

    // Okay, we know this is a binop.
    int BinOp = CurTok;
    getNextToken(); // eat binop

    // Parse the primary expression after the binary operator.
    auto RHS = ParsePrimary();
    if (!RHS)
      return nullptr;

    // If BinOp binds less tightly with RHS than the operator after RHS, let
    // the pending operator take RHS as its LHS.
    int NextPrec = GetTokPrecedence();
    if (TokPrec < NextPrec) {
      RHS = ParseBinOpRHS(TokPrec + 1, std::move(RHS));
      if (!RHS)
        return nullptr;
    }

    // Merge LHS/RHS.
    LHS =
        std::make_unique<BinaryExprAST>(BinOp, std::move(LHS), std::move(RHS));
  }
}

在ParseBinOpRHS函数内部，它会首先读取当前token的优先级。如果优先级低于设定ExprPrec，则直接返回传入的已经解析的表达式LHS。如果优先级符合设定，那么将解析操作符之后的主表达式。

此时，我们已经解析了表达式的左部以及RHS序列的一个分段。接下来，我们需要决定如何关联表达式。比如，这里有两种关联方式：(a+b) binop <未解析部分> 或 a + (b binop <未解析部分>)。 为此我们通过预测分析的方式，继续向前读取一个运算符的优先级，并与BinOp的优先级进行比较（例子中是+）。

如果RHS右边的运算符的优先级小于或等于当前操作符，那么我们选择(a+b) binop <未解析部分>的关联方式。在例子中，当前的运算符和下一个运算符都是+，具有相同的优先级。

在例子中，解析函数会将a+b+解析为(a+b)，并在下一次循环中继续执行。接下来，它会将c+d作为主表达式进行解析，即直接解析[+, (c+d)]。继续解析，则会遇到*运算符。由于*运算符的优先级大于+，因此将执行if语句的内部逻辑。其内部逻辑会对高优先级的部分作为进行整体解析，然后将其作为低优先级运算符右部。为此，我们递归地调用ParseBinOpRHS函数，并指定最低优先级为TokPrec+1。在例子中，会将(c+d)*e*f作为+的RHS。

最后，[+, g]会在下一次循环中被解析。

此时，我们可以使用解析器对任意的token序列进行解析并构建表达式。当检测到不属于表达式的token时停止解析。

6.函数相关解析

关于函数相关的解析，其实可以分为以下几种类型。

• 函数原型
• 函数定义
• 外部原型

6.1函数原型

对于函数原型，我们定义如下解析函数。

///文法产生式
///prototype
///  ::id '(' id* ')'
static std::unique_ptr<PrototypeAST> ParsePrototype(){
	if(CurTok != tok_identifier)
		return LogErrorP("Expected function name in Prototype")

	std::string FnName = IdentifierStr;
	getNextToken();

	if(CurTok != '(' )
		return LogErrorP("Expected '(' in prototype");

	//Read the list of argument names.
	std::vector<std::string> ArgNames;
	while(getNextToken() == tok_identifier)
		ArgNames.push_bach(IdentifierStr);
	if(CurTok != ')')
		return LogErrorP("Expected ')' in prototype");

	//success
	getNextToken(); // eat ')'.

	return std::make_unique<PrototypeAST>(FnName, std::move(ArgNames));
}

6.2函数定义

对于函数定义，我们定义了如下解析函数。其本质上就是函数原型与普通表达式的组合，后者用于表示函数体，如下图所示。

///文法表达式
///definition :: 'def' prototype expression
static std::unique_ptr<FunctionAST> ParseDefinition(){
	getNextToken();	//eat def.
	auto Proto = ParsePrototype();
	if(!Proto) return nullptr;

	if(auto E = ParseExpression())
		return std::make_unique<FunctionAST>(std::move(Proto), std::move(E));
	return nullptr;
}

6.3外部原型

对于外部原型，我们定义如下解析函数。其本质上就是extern关键字与函数原型的组合

///文法产生式
///external ::'extern' prototype
static std::unique_ptr<PrototypeAST> ParseExtern(){
	getNextToken(); //eat extern.
	return ParsePrototype();
}

7.顶层表达式解析

为了允许用户输入任意的顶层表达式，并支持解析。我们定义一个匿名空值（零参数）函数来进行解析，如下所示。

///toplevelexpr ::=expression
static std::unique_ptr<FunctionAST> ParseTopLevelExpr(){
	if(auto E = ParseExpression()){
		//Make an anonymous proto.
		auto Proto = std::make_unique<PrototypeAST>("__anon_expr", std::vector<std::string>());
		return std::make_unique<FunctionAST>(std::move(Proto), std::move(E));
	}
	return nullptr;
}

ParseTopLevelExpr解析函数会通过调用ParseExpression解析函数进行解析。当解析得到BinaryExprAST节点后，创建一个PrototypeAST节点，并使用FunctionAST节点将两者封装成一个匿名函数，最终返回FunctionAST节点。

至此，我们介绍了各种类型的表达式的解析，下面我们通过实现一个驱动器来对实际的代码进行解析。

8.驱动器

驱动器（Driver）的实现如下所示，其仅仅是在一个顶层的循环中调用所有类型的表达式解析函数。

static void HandleDefinition() {
  if (ParseDefinition()) {
    fprintf(stderr, "Parsed a function definition.\n");
  } else {
    // Skip token for error recovery.
    getNextToken();
  }
}

static void HandleExtern() {
  if (ParseExtern()) {
    fprintf(stderr, "Parsed an extern\n");
  } else {
    // Skip token for error recovery.
    getNextToken();
  }
}

static void HandleTopLevelExpression() {
  // Evaluate a top-level expression into an anonymous function.
  if (ParseTopLevelExpr()) {
    fprintf(stderr, "Parsed a top-level expr\n");
  } else {
    // Skip token for error recovery.
    getNextToken();
  }
}

/// 文法产生式
/// top ::= definition | external | expression | ';'
static void MainLoop() {
  while (1) {
    fprintf(stderr, "ready> ");
    switch (CurTok) {
    case tok_eof:
      return;
    case ';': // ignore top-level semicolons.
      getNextToken();
      break;
    case tok_def:
      HandleDefinition();
      break;
    case tok_extern:
      HandleExtern();
      break;
    default:
      HandleTopLevelExpression();
      break;
    }
  }
}

值得注意的是，这里我们对顶层的分号进行了忽略处理。原因是，如果我们在命令行中输入4+5，解析器并不是我们输入的内容是否结束。例如，我们可以在下一行输入def foo...，在这种情况下，4+5是顶层表达式的结尾，或者，我们可以输入* 6来续写表达式。对此，使用顶层分号，对应4+5;表达式，解析器才能知道表达式已经输入完成。

9.总结

通过400多行代码，我们定义了一门简单的语言，包括词法分析器、解析器和AST构造器。完成之后，我们可以通过可执行文件来验证Kaleidoscope代码，从而判断代码是否存在语法语义错误。

如下所示，为验证步骤及其结果。

ready> def foo(x y) x+foo(y, 4.0);
Parsed a function definition.
ready> def foo(x y) x+y y;
Parsed a function definition.
Parsed a top-level expr
ready> def foo(x y) x+y );
Parsed a function definition.
Error: unknown token when expecting an expression
ready> extern sin(a);
ready> Parsed an extern
ready> ^C
$

当然，代码任然具有很大的扩展空间。我们可以定义新的AST节点，并以多种方式对语言进行扩展等。下一章，我们将介绍如何从AST生成LLVM中间表示IR。

---
