关于PCB模拟地和数字地的处理

在PCB布线时板子上可能有几个地的情况，比较差的傻瓜式做法就是直接铺铜。这种对于低速板或者对干扰不敏感的板子来讲还是没问题的，但是高速或者要求精密的板子就不可取。这时候就需要把模拟地和数字地隔离好。

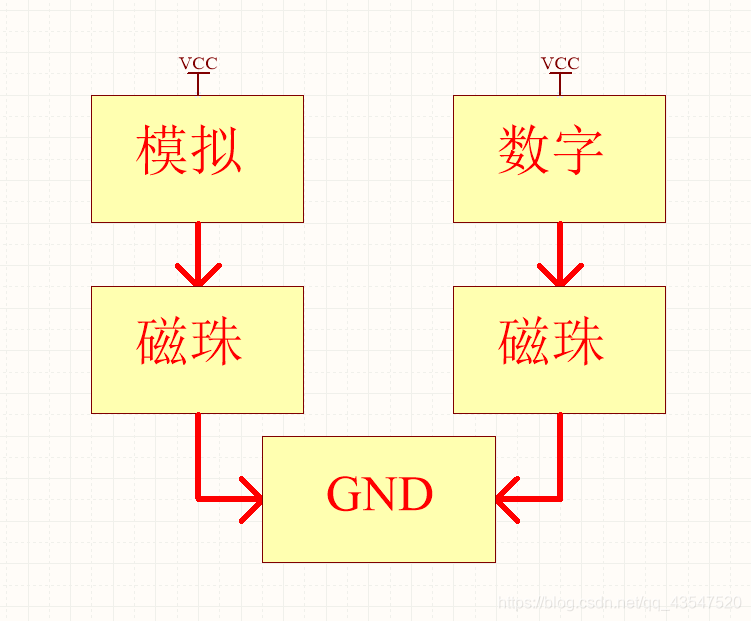

通常楼主的做法是把模拟的元器件和数电的元器件通过单点接地的方式连接到地的。

或者我们把整一个地平面切割为两个地平面，一个为数字GND，一个为模拟GND，两个地平面通过磁珠，AD转换器连接。
