AD17实战进阶:PCB板如何有效快速地布局(下)

博客介绍了PCB布局中排针等元器件的放置方法,一般将排针放板子边缘,且离单片机或IC走线少的地方,以减少走线长度和避免单片机区域元件过多。同时提到布线时要调整,还列举了如差模信号、电阻、滤波电容放置等细节。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

上一篇我们讲到了继电器,就只剩下一些排针之类的元器件。

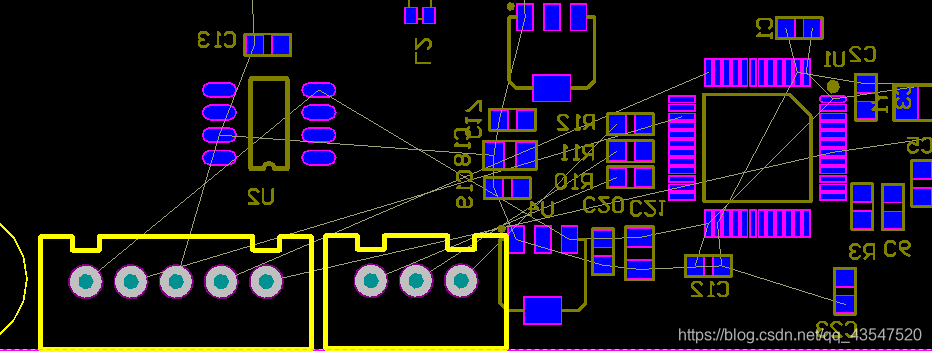

像这些排针之类的元器件我们一般都是放在板子的边缘,方便我们的插入。而且为了布线的1方便,我一般会选择摆在离单片机或者IC走线相当于少一点的地方。像这个我就把他放在右边,如果放在左边的话走线就比较远。

在这里插入图片描述

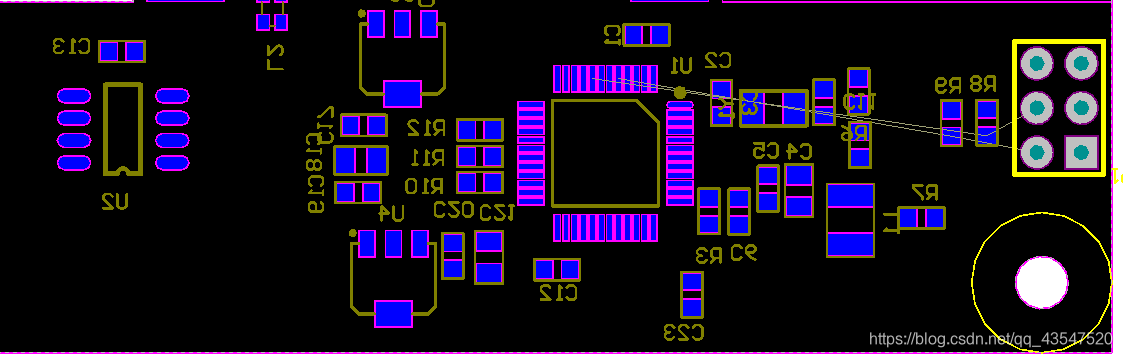

最后我把这两个排针放在这里。减少走线的长度和不让单片机区域元器件太多。
在这里插入图片描述

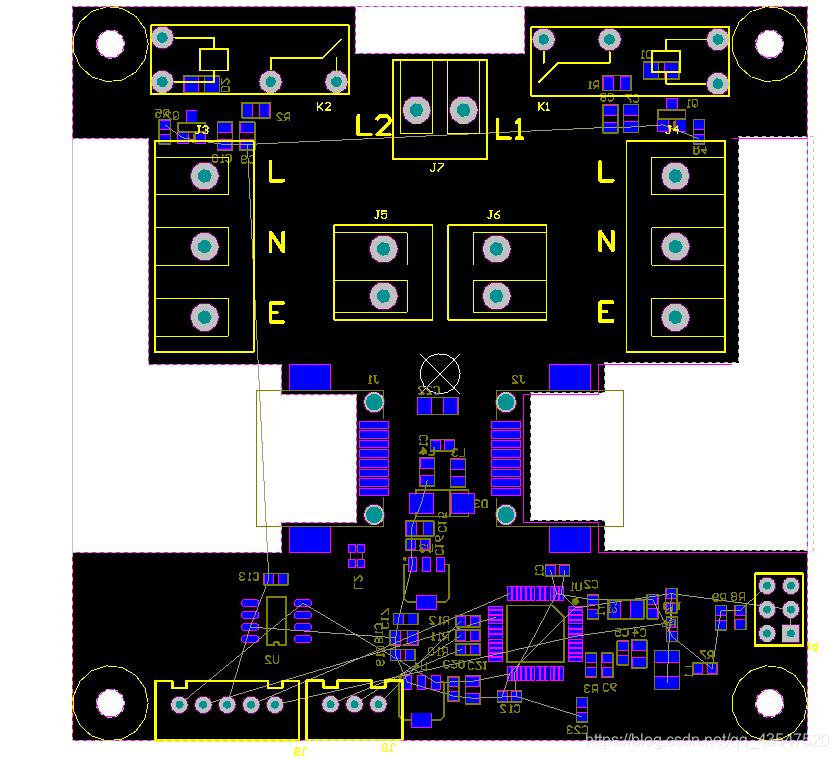

这样子大概的布局就完成了。
在这里插入图片描述

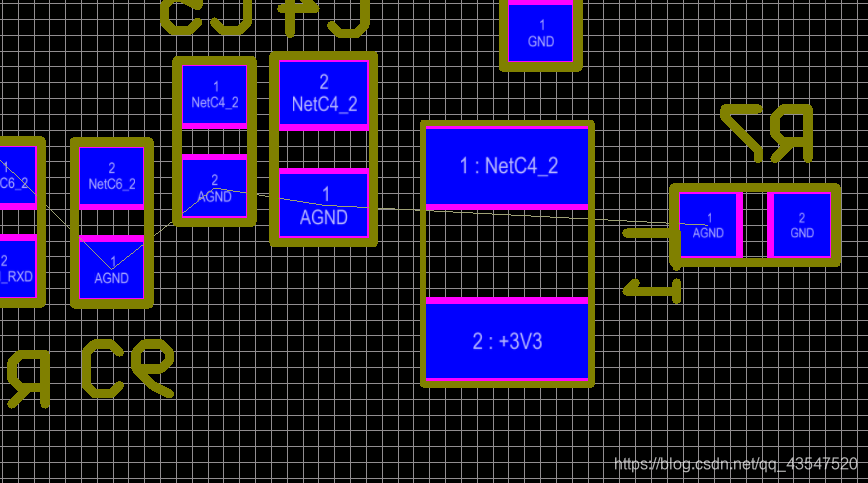

当然,在布线时我们还是要调整一下的。其中像一些细节我们要特别注意。比如上一篇讲到的L2是一个差模信号,要靠近输入端,

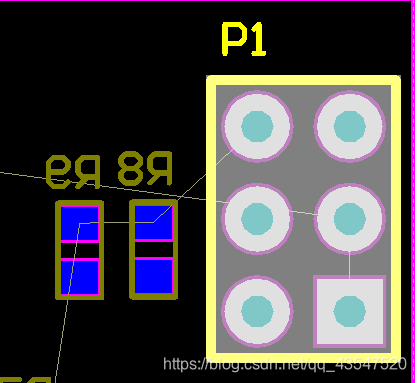

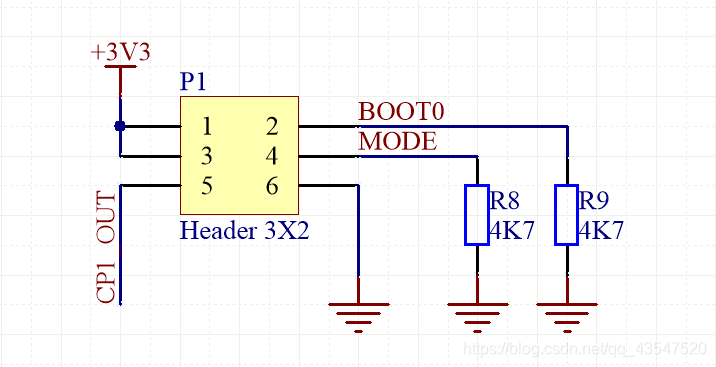

还有R8,R9要靠近P1
在这里插入图片描述

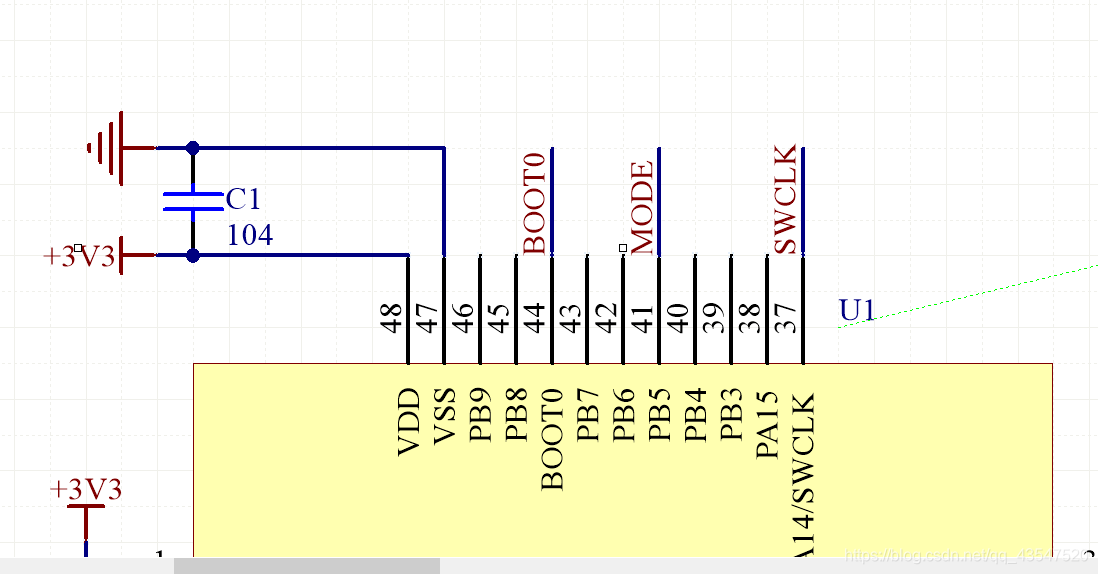

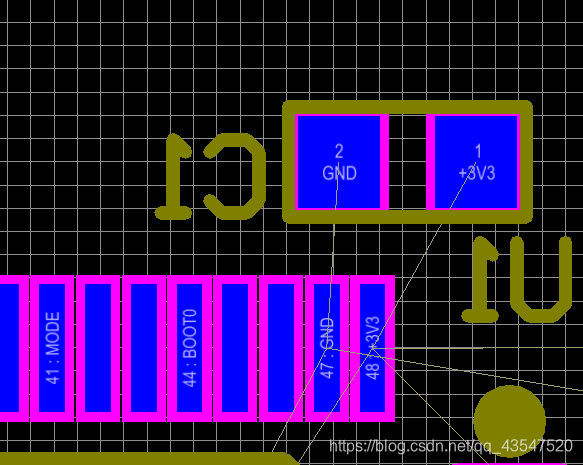

在这里插入图片描述还有就是单片机的滤波电容要靠近相对应的管脚。

在这里插入图片描述

在这里插入图片描述
以及同一个网络最好放在同一个区域
在这里插入图片描述
