Osip源代码框架11--eXosip工作流程简介

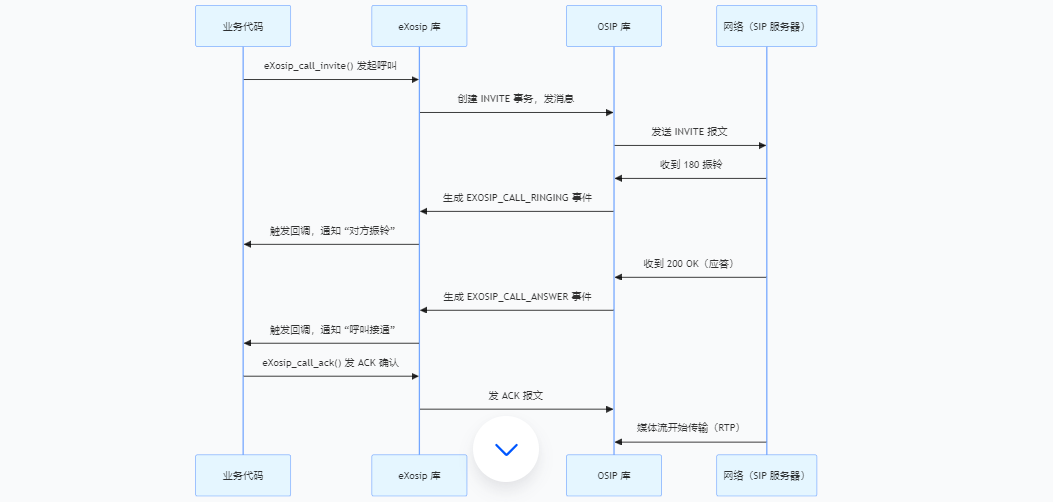

eXosip时序图

eXosip 是 OSIP 的 “上层封装”，eXosip 管 “业务交互”：你直接调用 eXosip_call_invite()、eXosip_register() 等 API，不用关心 OSIP 底层事务。

OSIP 管 “协议细节”：定时器、事务（Transaction）、消息解析等逻辑，eXosip 内部通过 OSIP 库实现。比如 eXosip_execute 里的 osip_timers_*_execute，就是 OSIP 的核心逻辑。

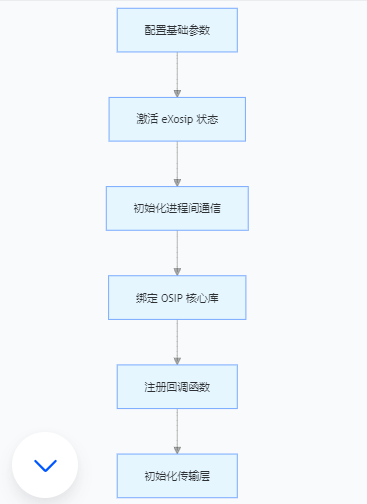

eXosip主要流程

1. 配置基础参数

操作：设置 exosip 包容量、网关 IP（v4/v6）、UA 标识等（对应 设置 exosip 中的几个常量…）。

作用：
给 SIP 协议栈 “定规矩”：比如包容量决定能处理多大的 SIP 消息（避免溢出）。
user_agent 是客户端标识（服务端靠它识别你的设备 / 程序，类似 HTTP 的 User-Agent）

2. 激活 eXosip 状态

操作：eXosip_stop = 0（标记为 “允许运行” 状态）。

作用：

• 相当于给 eXosip “开机”，让后续流程（定时器、消息处理）能正常执行。
• 如果设为 1，eXosip 会进入 “停止待销毁” 状态，拒绝处理新逻辑。

3. 初始化进程间通信

操作：用 pipe 初始化多线程通信的信号 / 信号线程（对应 初始化多线程使用的信号和信号线程通信方式 pipe）

作用：定时器线程触发事件后，通过 pipe 通知业务线程处理。

4. 绑定 OSIP 核心库

操作：初始化 exosip 中的 osip（对应 初始化 exosip 中的 osip，用于管理 osip lib 库）

作用：
eXosip 是 OSIP 的 “上层封装”，这一步把两者绑定，让 eXosip 能调用 OSIP 的核心功能（事务管理、协议解析等）。
简单说：OSIP 是 “发动机”，eXosip 是 “方向盘 + 仪表盘”，这步就是把发动机装到车上。

5.注册回调函数

操作：初始化 osip 的 callback 函数（对应 初始化 osip 的 callback 回调函数）。

作用：让 OSIP 事件能 “通知” 到你的业务代码：比如收到 INVITE 时，触发你写的 on_invite_received 函数。
常见回调：呼叫事件、注册事件、消息收发事件（业务逻辑和协议栈解耦的关键）

6.初始化传输层

操作：配置 4 种传输方式（UDP/TCP/TLS/WS 等，对应 初始化传输层的 4 种不同的传输方式）。

作用：决定 SIP 消息怎么发：比如 UDP 适合低延迟（但不可靠），TCP 适合可靠传输（但稍慢）。

eXosip_execute 流程拆解

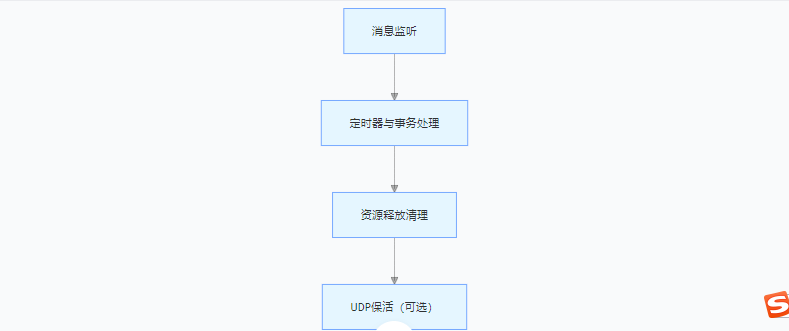

把大流程拆成 「消息监听 → 定时器 / 事务处理 → 资源清理 → 保活」 四个核心阶段，梳理每个环节的作用：

1. 消息监听阶段：eXosip_read_message
2. 定时器与事务处理阶段（OSIP 核心逻辑）
3. 资源释放清理阶段
4. UDP 保活（可选）：_eXosip_keep_alive

1. 消息监听阶段：eXosip_read_message

作用：线程持续监听 “是否有新消息到达客户端”，是整个流程的 “入口触发器”。
特殊点：
接收消息是 “被动监听”，但发送消息由管理程序主动调用接口触发（比如业务层调用 eXosip_message_send 这类接口）。
收到消息后，可能触发：
新建 call、transaction（事务）
生成 transaction 事件、exosip 事件（最终上报给管理程序处理）。
事件定义：所有事件类型在 exosip.h 的 eXosip_event_type 枚举里，业务层根据枚举做不同逻辑（比如 EXOSIP_CALL_INVITE 处理呼叫邀请）。

2.定时器与事务处理阶段（OSIP 核心逻辑）

消息预处理后（或无新消息时），进入 OSIP 事务定时器 + 事件执行 环节，分两步：

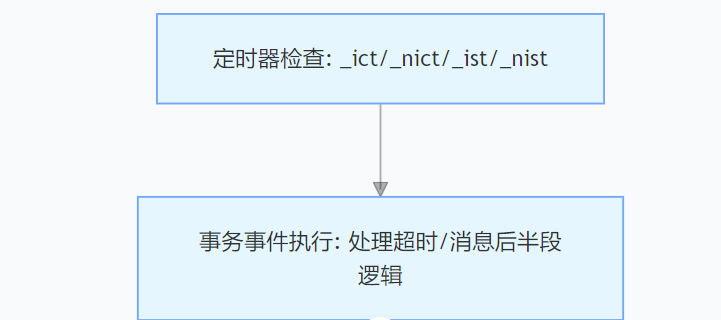

• osip_timers_*_execute：遍历 4 类事务链表（_ict/_nict/_ist/_nist）的定时器，超时则生成新定时器事件，丢进事务的事件队列。
• osip_*_execute：遍历事务链表，执行队列里的事件（比如消息后半段处理、状态变更）。

3. 资源释放清理阶段

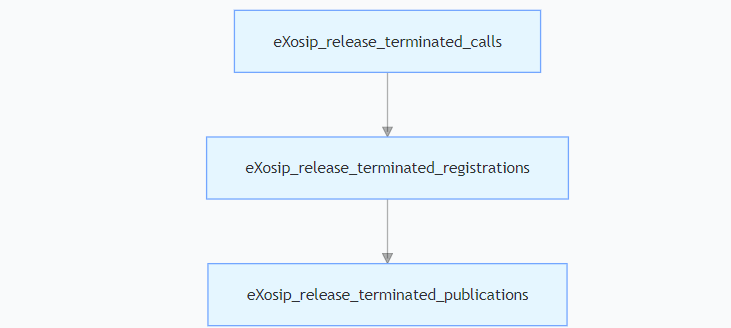

   处理完事务后，开始 “收尾工作”，释放已结束的 call、registration、publication：

   registration/publication 释放时，不会直接销毁事务，而是把事务从自身结构中移除，丢到 exosip 全局的 j_transaction 链表。
   真正的事务销毁在 eXosip_release_terminated_calls 里统一处理（延迟释放，保证流程完整性）

UDP 保活（可选）

触发条件：如果传输层用 UDP，必须调用它！
作用：给 registration 发心跳报文，维持 UDP 端口活性（防止系统因超时空闲关闭端口，导致后续消息收不到）

eXosip_read_message 处理流程

流程总览:
传层读消息 → 解析 + 回调 → 事务 / 请求判断 → 分类型处理（INVITE/ACK 等）

1. 传输层读消息

目标：
根据传输层协议（UDP/TCP 等），从协议栈底层读取 SIP 消息。

核心逻辑：
eXosip_read_message 会调用传输层的 tl_read_message（如 exTL_udp_tl_read_message、exTL_tcp_tl_read_message）。
不同传输层走不同分支（UDP/TCP 逻辑分离）。

2.消息预处理

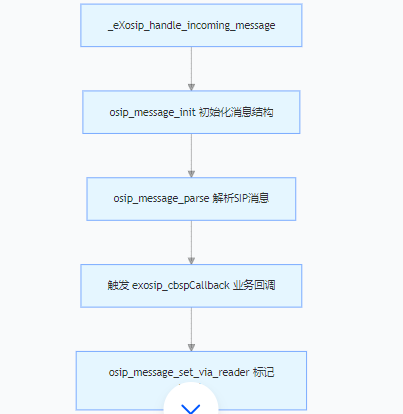

目标：解析消息、回调业务函数、做基础校验。

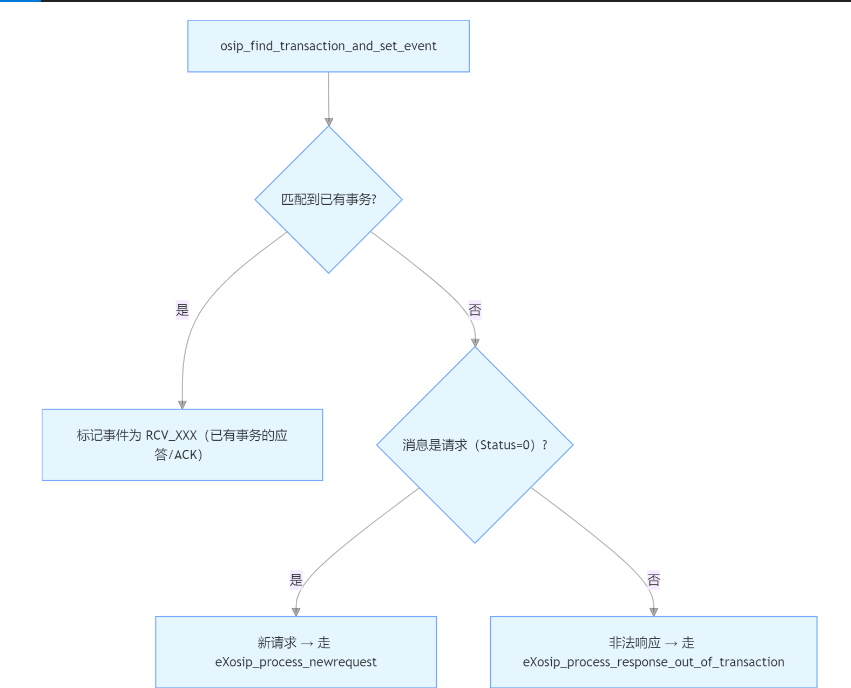

3. 事务匹配与合法性检查

目标：判断消息属于已有事务 / 对话，还是新请求 / 非法响应。

事务匹配：用 Call-ID、CSeq、Via branch 等字段，找已有事务（Transaction）。
请求 / 响应判断：SIP 请求的 Status 为 0，响应则带具体状态码（200、404 等）

4. 业务逻辑分发

目标：根据消息类型（INVITE/ACK/BYE 等），走不同业务流程。

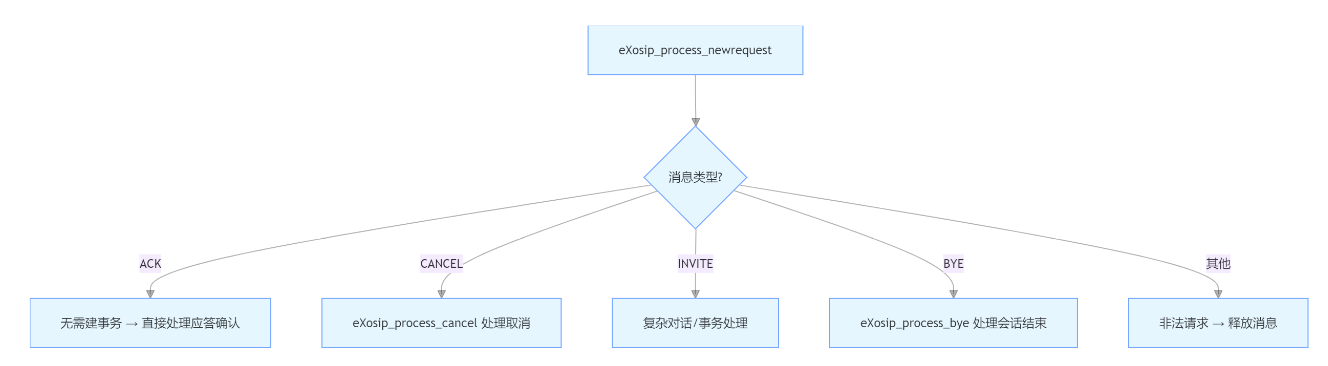

核心分支（以 eXosip_process_newrequest 为例）：

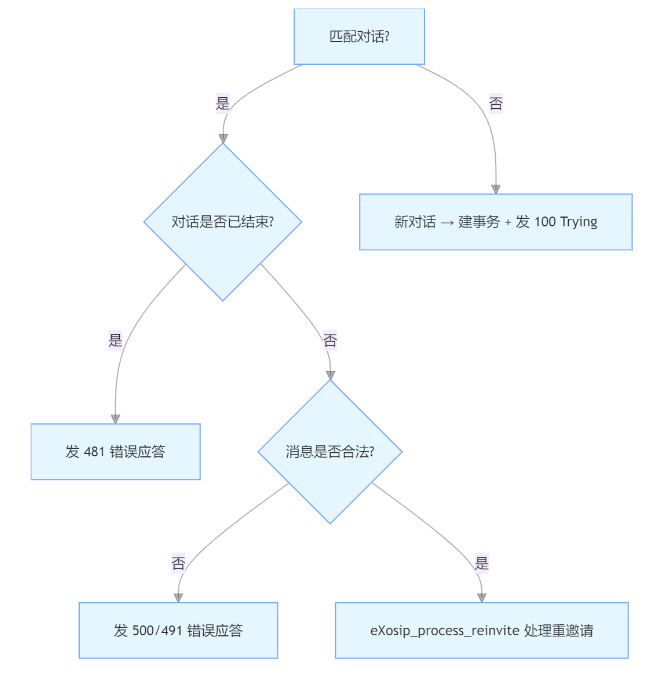

INVITE 细分逻辑（最复杂，需处理对话 / 事务创建）：

5.关键点

1. 事务 vs 对话的关联
   事务：单次请求 - 响应（如 INVITE-200-ACK 是两个事务：INVITE 事务 + ACK 事务）。
   对话：多个事务的持续会话（Call-ID 关联，维护媒体协商、CSeq 等状态）。
   核心判断：先匹配对话（条件更松，Call-ID 即可），再匹配事务（需 CSeq、Via branch 精确匹配）。
2. 非法消息处理
   ACK 无对话：直接释放（ACK 必须关联已有对话，否则非法）。
   响应无事务：走 eXosip_process_response_out_of_transaction（协议错误，可能是旧响应重传）。
   请求类型非法：如 INFO 无对话时回复 481，直接拒绝。
3. 协议合规性（SIP RFC 3261 映射）
   100 Trying 触发：INVITE 处理时，默认先发 100（除非显式关闭）。
   CSeq 校验：新请求的 CSeq 必须大于对话中保存的，否则视为重复请求。
   对话状态校验：已结束的对话（收到 BYE 后）再收请求，回复 481。

eXosip_process_response_out_of_transaction 处理流程

把处理流程拆成 「合法性校验 → 对话 / 呼叫匹配 → 分场景处理 → 资源清理」，每个阶段聚焦核心动作

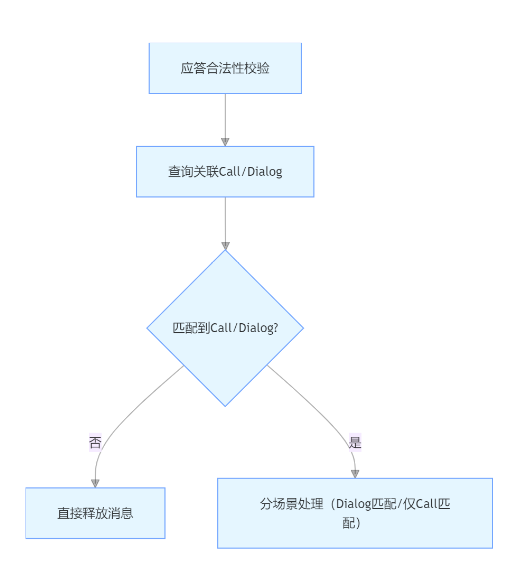

1 应答合法性校验（阶段 A）

• 目标：过滤非法应答（格式错误、关键头域缺失等）。
• 核心逻辑：
  检查 SIP 应答的基础格式：Status-Line 是否合法（如 SIP/2.0 200 OK 格式）。
• 校验关键头域：Call-ID、CSeq、Via 是否存在且格式正确。
• 协议依据：SIP RFC 3261 第 7 节（消息格式）、第 17 节（事务处理）。

2 查询关联 Call/Dialog（阶段 B）

• 目标：找到应答所属的呼叫（Call）或对话（Dialog）。
  核心动作：
• 遍历所有 Call，检查应答的 Call-ID 是否匹配。
  对匹配的 Call，进一步检查 Dialog（已建立 Dialog 则校验 To/From Tag、Route 等）。
• 协议逻辑：Call 是对话的容器，Dialog 是 Call 内的会话上下文（关联多次事务）。

3 无匹配处理（阶段 C→D）

• 场景：应答的 Call-ID 与任何 Call 都不匹配。
• 处理：直接释放 SIP 消息（非法应答，与当前系统无关）。

4 分场景处理（阶段 C→E）

根据匹配结果（匹配到 Dialog 或仅匹配到 Call），分两种核心场景：

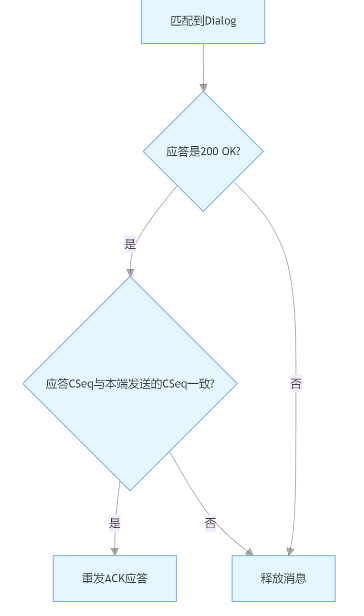

• 场景 1：匹配到 Dialog（重复 200 应答处触发条件：
  应答匹配到已存在的 Dialog，但未匹配到事务（事务已销毁，但 Dialog 仍存在）。
  常见原因：对端未收到 ACK，重发 200 OK，导致本端事务已释放但 Dialog 还在。

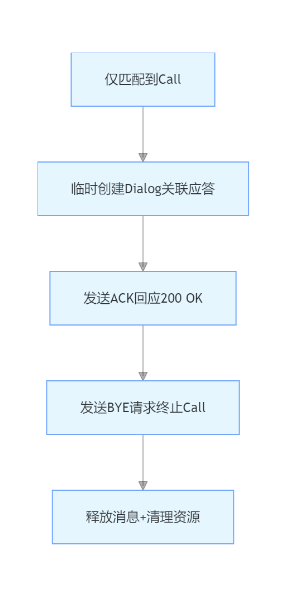

• 场景 2：仅匹配到 Call（Dialog 未建立时的错误应答）
  触发条件：
  应答匹配到 Call，但 Dialog 未建立（如 INVITE 事务还未完成 Dialog 初始化）


5 小结
「校验应答合法性 → 找关联 Call/Dialog → 无匹配则释放 → 匹配 Dialog 则补发 ACK → 仅匹配 Call 则临时 Dialog + BYE 清理」
每个步骤都围绕 “修复协议异常” 和 “保证会话一致性” 设计，理解后可快速定位两类问题：

• 重复 200 OK 导致的网络风暴（需检查 ACK 补发逻辑）。
• 异常 200 OK 导致的会话残留（需检查临时 Dialog + BYE 清理逻辑）。

eXosip_automatic_action 处理流程

eXosip_automatic_action 函数的核心是处理认证失败和需要重定向的场景，通过自动重试机制提高通信成功率。其设计遵循 “错误恢复 + 预防性重注册” 双策略，覆盖 SIP 中的核心事务类型（Call、Register、Notify 等）

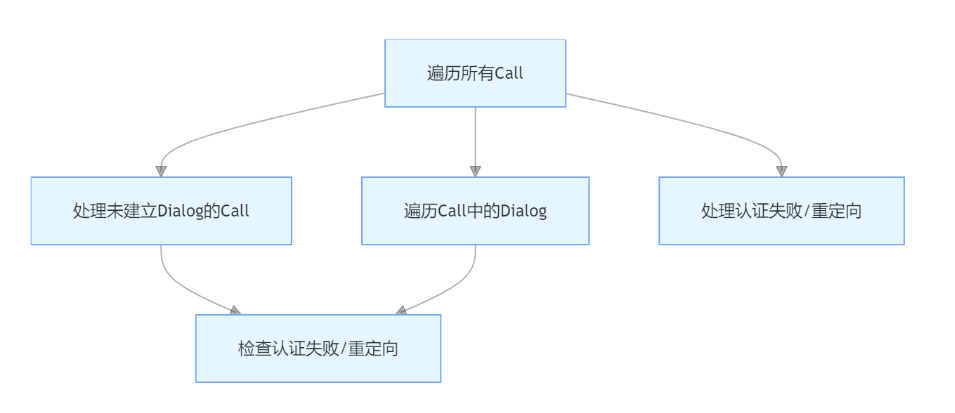

Call 处理逻辑详解
关键步骤：

• 过滤无效 Call：跳过 c_id < 1 的已删除 Call

• 处理未建立 Dialog 的 Call：检查初始 INVITE 事务状态（是否终结）

• 检查响应状态码：
  401/407：认证失败，提取认证信息重试（最多 3 次）
  300-399：重定向，更新目标地址重试（最多 3 次）

• 处理已建立 Dialog 的 Call：遍历所有 Dialog，重复上述状态码检查逻辑

for (each call in j_calls) {
    if (call->c_id < 1) continue; // 跳过已删除Call

    if (dialog_not_created(call)) {
        // 处理未建立Dialog的初始INVITE
        if (transaction_terminated(call) &&
            !call_timeout(call, 120) &&
            (response_code == 401 || response_code == 407)) {
            retry_with_auth(call); // 带认证重试
        } else if (response_code >= 300 && response_code <= 399) {
            retry_with_redirect(call); // 带重定向重试
        }
    }

    // 遍历并处理Call中的所有Dialog
    for (each dialog in call) {
        check_and_retry_dialog(dialog); // 同上逻辑
    }
}

code

初始化上下文

// 1. 初始化 eXosip 上下文
eXosip_t *exosip = eXosip_malloc();
eXosip_init(exosip);

// 2. 配置基础参数（包容量、UA、网关等）
eXosip_set_user_agent(exosip, "MySIPClient/1.0");
eXosip_set_gateway(exosip, "udp://192.168.1.100:5060");

// 3. 初始化传输层（UDP/TCP 等）
eXosip_listen_addr(exosip, IPPROTO_UDP, "0.0.0.0", 5060, 0);

eXosip_execute 中事件循环主逻辑

while (is_running) { // is_running 由业务控制（比如用户没挂断）
    eXosip_event_t *event = eXosip_execute(exosip); // 执行一次事件循环

    if (event == NULL) {
        usleep(100000); // 无事件时休眠，避免 CPU 空转
        continue;
    }

    // 根据事件类型处理业务逻辑
    switch (event->type) {
        case EXOSIP_CALL_INVITE:
            // 收到新呼叫邀请，处理振铃、媒体协商
            handle_invite(event);
            break;
        case EXOSIP_CALL_ANSWER:
            // 被叫应答，开始媒体流传输
            handle_answer(event);
            break;
        // 其他事件类型（注册成功、消息接收等）...
    }

    eXosip_event_free(event); // 释放事件内存
}

eXosip_execute 是 “心脏”：每次执行会处理消息、定时器、资源释放，驱动 SIP 状态机前进。
回调 + 事件循环结合：事件循环拿到事件后，通过回调函数（初始化阶段注册的）通知业务层
