Osip源代码框架02 ---基础字段介绍

message

发送：
一类为发送的message，因为是主动发送，所以上层管理层知道是什么类型的message，lib库直接提供各类接口供使用

接收：
接收到的message，因为不知道是哪种类型，所以需要根据解析出来的message的信息来进行处理，这部分的处理在udp.c文件中

transaction

message的集合，在发送或接收到一个新的请求的时候就会生成一个transaction;

ICT Invite类型的客户端事务
IST Invite类型的服务端事务
NICT 非Invite类型的客户端事务
NIST 非Invite类型的服务端事务

osip结构

struct osip
{
void *application_context;	/**< User defined Pointer */

/* list of transactions for ict, ist, nict, nist */
osip_list_t osip_ict_transactions;	/**< list of ict transactions */
osip_list_t osip_ist_transactions;	/**< list of ist transactions */
osip_list_t osip_nict_transactions;	/**< list of nict transactions */
osip_list_t osip_nist_transactions;	/**< list of nist transactions */
	……
}

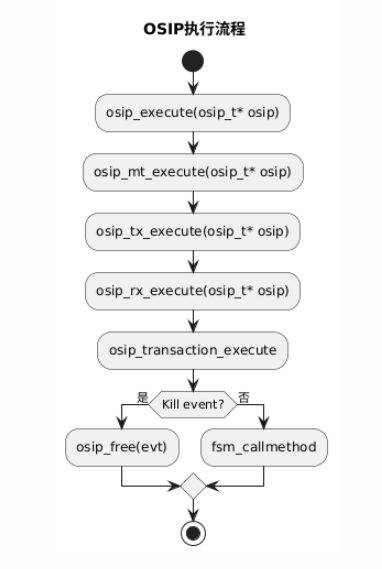

流程图：

event

transaction的状态变化是由事件来驱动的，当transaction上有事件产生时，根据事件的类型和当前transaction的状态来处理该event

Transaction上的事件分为两类：一为定时器事件，在设定的定时器超时时会产生相应的定时器事件；另一类为事件驱动事件，如发送一个请求、应答或接收到一个请求、应答，发送一个ACK和接收到一个ACK，即是由报文产生的事件

报文事件：
1 osip_transaction_init
2 osip_new_outgoing_sipmessage(invite)
3 osip_transation_add_event(transaction,sipevent)

括一个新的invite、response、ack的发送或接收，除了对非2xx的应答ack外，其他的请求和应答都会产生一个新的transaction，并且产生一个新的sipevent事件
