GPIO开漏输出和推挽输出

初步理解：推挽输出，高低电平由cpu提供

                 开漏输出，低电平cpu拉低，高电平由外部电源提供，CPU端口处于高阻态。

 应用场景：需要不同于CPU的电平的外部驱动时，用的推挽输出

-------------------------------更新

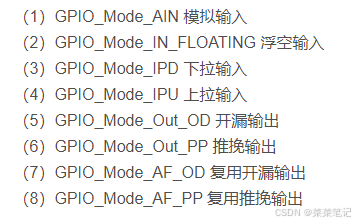

（1）.浮空输入：用于信号（高低电平不确认的的输入），例如按键，RX

（8）复用开漏输出：IIC，SPI的外部上拉

tip：复用，即引脚不仅仅有普通IO口，还有其他功能，比如IIC

===========================2/25 更新

【GPIO学习】GPIO输出模式：推挽&开漏_推挽输出-优快云博客

通过阅读上篇博文本次理解了其中的原理：

1. 首先理解PMOS 管和NMOS管的区别。

         a->PMOS 管 （positive）在栅极电压低于源极时的控制器，小电流驱动大电流（个人理解）；导通方向是源极流向漏极，即正常的 二极管功能。

        b-> NMOS 管 （negative）栅极电压高于源极时的控制器，大电压导通小电压（个人理解）；导通方向是漏极流向源极，即相反的二极管功能

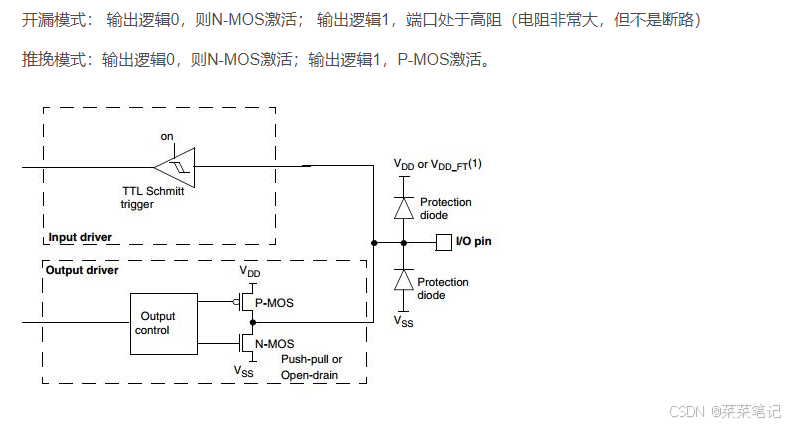

2. 开漏输出和推挽输出的状态

a->开漏

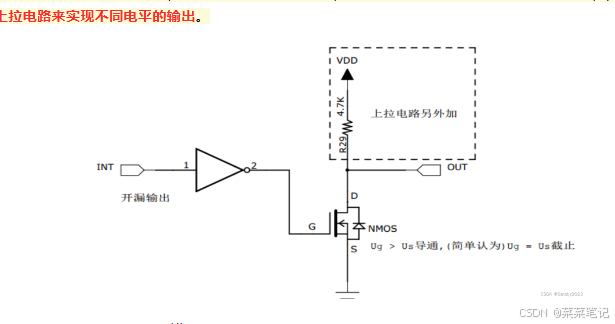

妙用：由于NMOS管的源极常常在设计中接地，所以只要Pin脚的输出时高电平会导通改NPMOS管使得从漏极流向源极，然而这个方向时由外部输入的，所以一般漏极的高电平都需要外部接上拉电阻，这样pin脚的高电平才由电压，否则每由任何驱动能力。

高电平时： 外部电源输入到内部，栅极高于源极 二极管导通

b->推挽

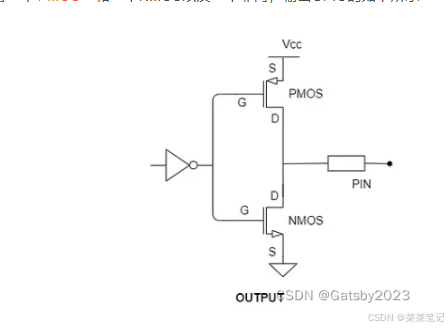

若配置的推挽输出，输出高电平的时 栅极为0， Nmos管截至， P模式管导通 即栅极输入的低电平，此时 内部VCC输出到pin，pin脚具有驱动能力。

输出低电平时，栅极为1，NMOS管导通 ，PMOS截至，此时会下拉外部电压
