简单的IP网络

传输介质简介

通信网络除了包含通信设备本身之外，还包含连接这些设备的传输介质，如同轴电缆、双绞线和光纤等。

简单网络

两个终端，用一条能承载数据传输的物理介质连接起来，就组成了一个最简单的网络

介质-同轴电缆

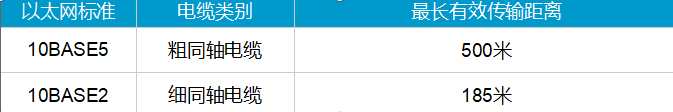

同轴电缆是一种早期使用的传输介质，同轴电缆的标准分为两种，10BASE2和10BASE5。这两种标准都支持10Mbps的传输速率，最长传输距离分别为185米和500米。一般情况下，10Base2同轴电缆使用BNC接头，10Base5同轴电缆使用N型接头。
现在，10Mbps的传输速率早已不能满足目前企业网络需求，因此同轴电缆在目前企业网络中很少应用。
目前，这两种以太网已基本被淘汰，企业网中也几乎不再使用它们。

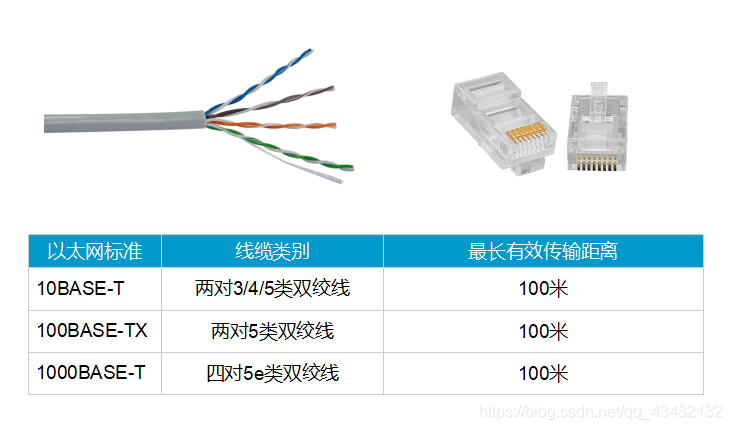

双绞线

与同轴电缆相比双绞线具有更低的制造和部署成本，因此在企业网络中被广泛应用。Shielded Twisted Pair，STP)和非屏蔽双绞线(Unshielded Twisted Pair，UTP)。屏蔽双绞线在双绞线与外层绝缘封套之间有一个金属屏蔽层，可以屏蔽电磁干扰。双绞线有很多种类型，不同类型的双绞线所支持的传输速率一般也不相同。例如，3类双绞线支持10Mbps传输速率；5类双绞线支持100Mbps传输速率，满足快速以太网标准；超5类双绞线及更高级别的双绞线支持千兆以太网传输。双绞线使用RJ-45接头连接网络设备。为保证终端能够正确收发数据，RJ-45接头中的针脚必须按照一定的线序排列。

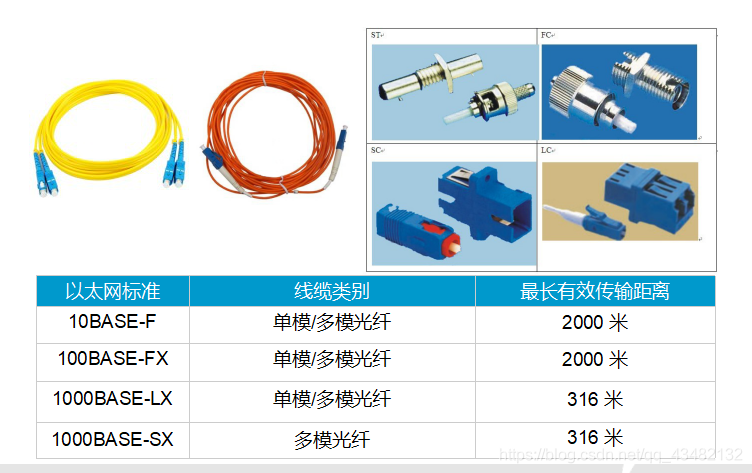

光纤

双绞线和同轴电缆传输数据时使用的是电信号，而光纤传输数据时使用的是光信号。光纤支持的传输速率包括10Mbps，100Mbps，1Gbps，10Gbps，甚至更高。根据光纤传输光信号模式的不同，光纤又可分为单模光纤和多模光纤。单模光纤只能传输一种模式的光，不存在模间色散，因此适用于长距离高速传输。多模光纤允许不同模式的光在一根光纤上传输，由于模间色散较大而导致信号脉冲展宽严重，因此多模光纤主要用于局域网中的短距离传输。光纤连接器种类很多，常用的连接器包括ST，FC，SC，LC连接器。
