UI设计—Material Design实战(3)之悬浮按钮和可交互提示

上一节：UI设计—Material Design实战（2）之滑动菜单

https://blog.youkuaiyun.com/qq_43468891/article/details/90623986

​ Material Design中有一条非常重要的设计思想，它就是立面设计。在官方给出的实例中，最简单的且最具代表性的就是悬浮按钮了。

FloatingActionButton

​ FloatingActionButton 是Design Support库中提供的一个控件，这个控件可以帮助我们比较轻松地实现悬浮按钮的效果，下面我们来具体实现吧。首先需要准备一张图标，然后修改activity_main.xml代码：

<?xml version="1.0" encoding="utf-8"?>
<android.support.v4.widget.DrawerLayout xmlns:android="http://schemas.android.com/apk/res/android"
xmlns:app="http://schemas.android.com/apk/res-auto"
xmlns:tools="http://schemas.android.com/tools"
    android:id="@+id/drawer_layout"
android:layout_width="match_parent"
android:layout_height="match_parent">

    <FrameLayout
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        android:addStatesFromChildren="false">

        <android.support.v7.widget.Toolbar
            android:id="@+id/toolbar"
            android:layout_width="match_parent"
            android:layout_height="?attr/actionBarSize"
            android:background="?attr/colorPrimary"
            android:theme="@style/ThemeOverlay.AppCompat.Dark.ActionBar"
            app:popupTheme="@style/ThemeOverlay.AppCompat.Light" />

        <android.support.design.widget.FloatingActionButton
            android:id="@+id/fab"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_gravity="bottom|end"
            android:layout_margin="16dp"
            android:src="@drawable/ic_done"
            app:backgroundTint="#2EB634"
            app:elevation="8dp" />
    </FrameLayout>

    <android.support.design.widget.NavigationView
        android:id="@+id/nav_view"
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        android:layout_gravity="start"
        app:menu="@menu/nav_menu"
        app:headerLayout="@layout/nav_header">
    </android.support.design.widget.NavigationView>

</android.support.v4.widget.DrawerLayout>

其中layout_gravity属性指定将这个控件放置在屏幕的右下角，app:elevation属性是给FloatingActionButton指定一个高度值，高度值越大投影的范围就越大，但是投影的效果越淡，反之高度值越小投影的范围就越小，但是投影的效果越浓。

接下来需要处理点击事件FloatingActionButton，修改MainActicity中的代码：

package com.example.materialtext;

import android.os.Bundle;
import android.support.design.widget.FloatingActionButton;
import android.support.design.widget.NavigationView;
import android.support.v4.view.GravityCompat;
import android.support.v4.widget.DrawerLayout;
import android.support.v7.app.ActionBar;
import android.support.v7.app.AppCompatActivity;
import android.support.v7.widget.Toolbar;
import android.view.Menu;
import android.view.MenuItem;
import android.view.View;
import android.widget.Toast;

/**
 * @author J.Min
 */
public class MainActivity extends AppCompatActivity {

    private DrawerLayout mDrawerLayout;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
        final Toolbar toolbar = findViewById(R.id.toolbar);
        setSupportActionBar(toolbar);
        mDrawerLayout=findViewById(R.id.drawer_layout);
        NavigationView navView= (NavigationView) findViewById(R.id.nav_view);
        ActionBar actionBar = getSupportActionBar();
        if(actionBar !=null){
            actionBar.setDisplayHomeAsUpEnabled(true);
            actionBar.setHomeAsUpIndicator(R.drawable.ic_menu);
            navView.setCheckedItem(R.id.nac_call);
            navView.setNavigationItemSelectedListener(new NavigationView.
                    OnNavigationItemSelectedListener() {
                @Override
                public boolean onNavigationItemSelected( MenuItem item) {
                    mDrawerLayout.closeDrawers();
                    return false;
                }
            });

        }
        FloatingActionButton fab = findViewById(R.id.fab);
        fab.setOnClickListener(new View.OnClickListener() {
            @Override
            public void onClick(View v) {
                Toast.makeText(MainActivity.this,
                        "This is Button",Toast.LENGTH_LONG).show();
            }
        });
    }
    @Override
    public boolean onCreateOptionsMenu(Menu menu){
        getMenuInflater().inflate(R.menu.toolbar,menu);
        return true;
    }
    @Override
    public boolean onOptionsItemSelected(MenuItem item){
        switch (item.getItemId()) {
            case android.R.id.home:
            mDrawerLayout.openDrawer(GravityCompat.START);
            break;
            case R.id.backup:
                Toast.makeText(this, "You clicked Backup",
                        Toast.LENGTH_LONG).show();
            case R.id.delete:
                Toast.makeText(this, "You clicked Delete",
                        Toast.LENGTH_LONG).show();
            case R.id.settings:
                Toast.makeText(this, "You clicked Settings",
                        Toast.LENGTH_LONG).show();
                break;
            default:
        }
        return true;
    }
}

​ 其实FloatingActionButton只是一个普通的按钮没有什么特殊用法，当然也是Android开发的一个悬浮按钮。

Snackbar

Snackbar允许在提示中加入一个可交互按钮，当用户点击一个按钮时还可以进行一些额外的逻辑操作，接下来我们看看他的用法吧。修该:MainActivity中的代码：

package com.example.materialtext;

import android.os.Bundle;
import android.support.design.widget.FloatingActionButton;
import android.support.design.widget.NavigationView;
import android.support.design.widget.Snackbar;
import android.support.v4.view.GravityCompat;
import android.support.v4.widget.DrawerLayout;
import android.support.v7.app.ActionBar;
import android.support.v7.app.AppCompatActivity;
import android.support.v7.widget.Toolbar;
import android.view.Menu;
import android.view.MenuItem;
import android.view.View;
import android.widget.Toast;

/**
 * @author J.Min
 */
public class MainActivity extends AppCompatActivity {

    private DrawerLayout mDrawerLayout;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
        final Toolbar toolbar = findViewById(R.id.toolbar);
        setSupportActionBar(toolbar);
        mDrawerLayout=findViewById(R.id.drawer_layout);
        NavigationView navView= (NavigationView) findViewById(R.id.nav_view);
        ActionBar actionBar = getSupportActionBar();
        if(actionBar !=null){
            actionBar.setDisplayHomeAsUpEnabled(true);
            actionBar.setHomeAsUpIndicator(R.drawable.ic_menu);
            navView.setCheckedItem(R.id.nac_call);
            navView.setNavigationItemSelectedListener(new NavigationView.
                    OnNavigationItemSelectedListener() {
                @Override
                public boolean onNavigationItemSelected( MenuItem item) {
                    mDrawerLayout.closeDrawers();
                    return false;
                }
            });

        }
        FloatingActionButton fab = findViewById(R.id.fab);
        fab.setOnClickListener(new View.OnClickListener() {
            @Override
            public void onClick(View view) {

                Snackbar.make(view,"Data deleted",Snackbar.LENGTH_SHORT)
                        .setAction("Undo", new View.OnClickListener() {
                            @Override
                            public void onClick(View v) {
                                Toast.makeText(MainActivity.this,"Data restored",
                                        Toast.LENGTH_SHORT).show();
                            }
                        })
                        .show();
            }
        });
    }
    @Override
    public boolean onCreateOptionsMenu(Menu menu){
        getMenuInflater().inflate(R.menu.toolbar,menu);
        return true;
    }
    @Override
    public boolean onOptionsItemSelected(MenuItem item){
        switch (item.getItemId()) {
            case android.R.id.home:
            mDrawerLayout.openDrawer(GravityCompat.START);
            break;
            case R.id.backup:
                Toast.makeText(this, "You clicked Backup",
                        Toast.LENGTH_LONG).show();
            case R.id.delete:
                Toast.makeText(this, "You clicked Delete",
                        Toast.LENGTH_LONG).show();
            case R.id.settings:
                Toast.makeText(this, "You clicked Settings",
                        Toast.LENGTH_LONG).show();
                break;
            default:
        }
        return true;
    }
}

​ 这里调用了Snackbar的mack()方法来创建一个Snackbar对象,make()方法的第一个参数需要传入一个View，只要是当前界面布局的任意一个View都可以，Snackbar会使用这个View来自动查找最外层的布局，用于展示Snackbar。第二个参数是Snackbar中显示的内容，第三个参数是Snackbar显示的时长。

​ 紧接着这里调用了一个setAction()方法来设置一个动作，从而让Snackbar不仅仅是一个提示，而是可以和用户进行交互的，简单一点，我们在动作按钮的点击事件里面弹出一个Toast提示，最后用show()方法让Snackbar显示出来。效果如下：

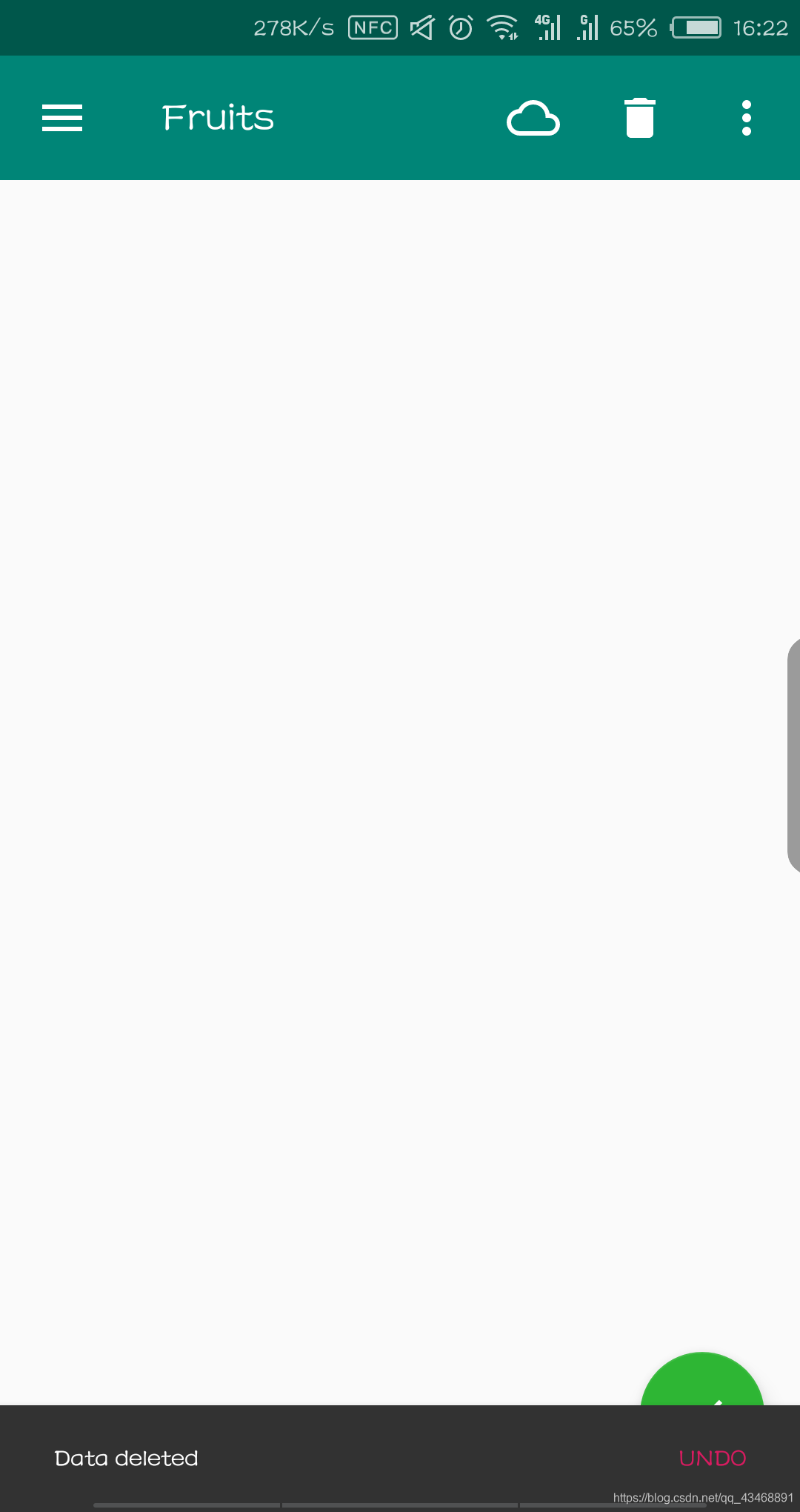

在这里插入图片描述

这里有一个bug，就是这个Snackbar把我们的悬浮按钮给遮住了，这时我们可以采用CoordinatorLayout解决。

CoordinatorLayou

CoordinatorLayou可以说是一个加强版FraneLayout,这个布局也是由Design Support库提供的。其使用方法非常简单，只需要将原来的FraneLayout替换掉就行了。修改activity_main.xml中的代码：

<?xml version="1.0" encoding="utf-8"?>
<android.support.v4.widget.DrawerLayout xmlns:android="http://schemas.android.com/apk/res/android"
xmlns:app="http://schemas.android.com/apk/res-auto"
xmlns:tools="http://schemas.android.com/tools"
    android:id="@+id/drawer_layout"
android:layout_width="match_parent"
android:layout_height="match_parent">

    <android.support.design.widget.CoordinatorLayout
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        android:addStatesFromChildren="false">

        <android.support.v7.widget.Toolbar
            android:id="@+id/toolbar"
            android:layout_width="match_parent"
            android:layout_height="?attr/actionBarSize"
            android:background="?attr/colorPrimary"
            android:theme="@style/ThemeOverlay.AppCompat.Dark.ActionBar"
            app:popupTheme="@style/ThemeOverlay.AppCompat.Light" />

        <android.support.design.widget.FloatingActionButton
            android:id="@+id/fab"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_gravity="bottom|end"
            android:layout_margin="16dp"
            android:src="@drawable/ic_done"
            app:backgroundTint="#2EB634"
            app:elevation="8dp" />
    </android.support.design.widget.CoordinatorLayout>

    <android.support.design.widget.NavigationView
        android:id="@+id/nav_view"
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        android:layout_gravity="start"
        app:menu="@menu/nav_menu"
        app:headerLayout="@layout/nav_header">
    </android.support.design.widget.NavigationView>

</android.support.v4.widget.DrawerLayout>

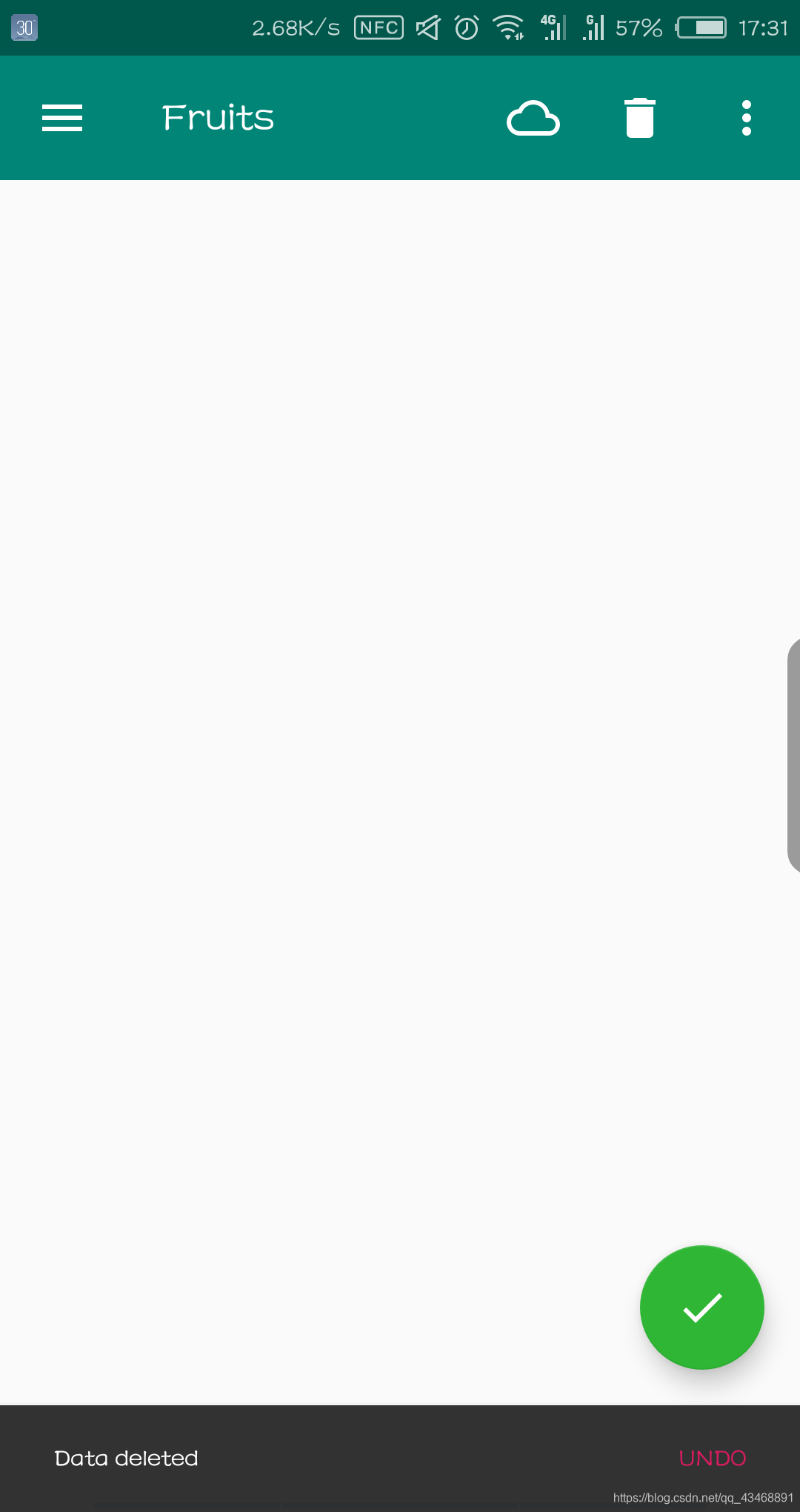

效果如下：
在这里插入图片描述
​ 可以看到，悬浮按钮自动向上偏移了Snackbar的同等高度，从而确保不会被遮挡住，当Snackbar消失的时候，悬浮按钮会自动向下偏移回到原来的位置。

​ 本节内容就到这里了，下一节：UI设计—Material Design实战(4)之卡片式布局
