一次性讲清楚：什么是无线图传？从技术到应用的全面解析

前言

提到 “无线图传”，很多人会直观联想到 “用 WiFi 传视频”，但实际上它是一套覆盖 “采集 - 编码 - 传输 - 接收” 全链路的技术体系，核心是通过无线信号（而非网线、光纤等物理线路）实现视频、音频及控制信号的实时传输。小到无人机航拍回传，大到应急救援指挥，无线图传都是 “让画面突破物理距离” 的关键支撑。结合我们公司 5G 高清视频终端（WB7000-DB-5G）的技术细节，我们可以从 “定义、核心构成、关键特性、优势、应用” 五个维度，彻底搞懂无线图传。

无线图传

✨一、先明确：无线图传不是 “单一设备”，而是 “技术体系”

无线图传的本质是 “无物理线缆连接的视频传输方案”，它不是某一台机器，而是由 “前端采集设备（如摄像机、无人机、DV）+ 编码传输终端（如 5G 视频终端）+ 无线信道（如 5G/4G、WiFi）+ 后端接收平台（如指挥中心服务器、手机 APP）” 组成的完整链路。

简单说，它的工作逻辑是：前端设备捕捉现场画面→编码终端将视频压缩（比如用 H.265/H.264 编码）→通过无线信号（5G/4G、WiFi 等）把压缩后的视频传到服务器→后端设备接收并解码，最终呈现出清晰画面。我们公司的“5G 高清视频终端”，就是通过无人机（前端采集）+ 5G高清视频终端终端（编码传输）+ 5G/4G 网络（无线信道），将航拍画面传到千里之外的监控中心，这就是典型的无线图传应用。

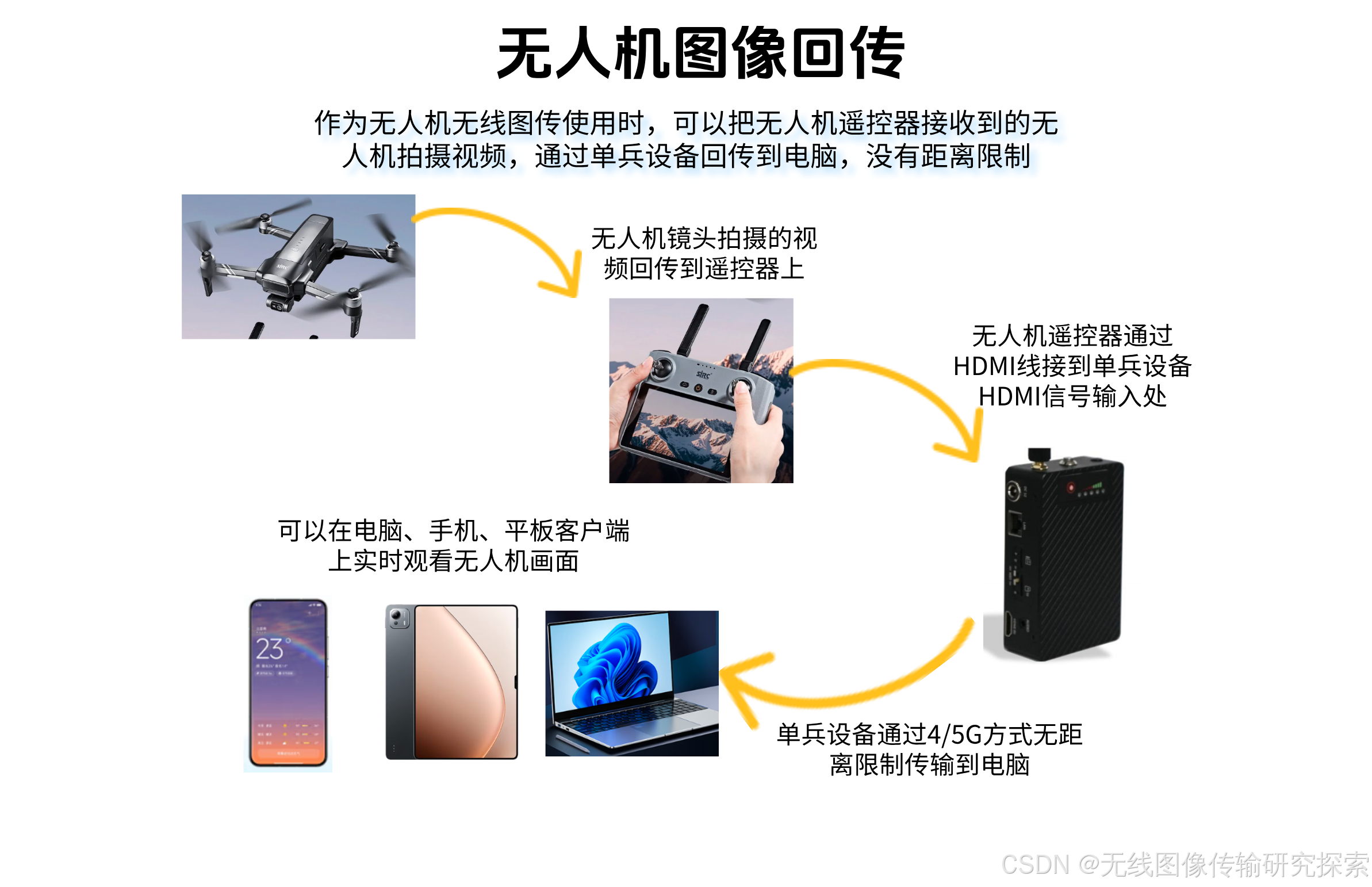

无人机图传示意图

🚀二、无线图传的核心构成：四个环节缺一不可

要理解无线图传，必须先搞懂它的 “四大核心环节”，每个环节的技术水平直接决定传输效果，这一点在 5G 高清视频终端上体现得淋漓尽致：

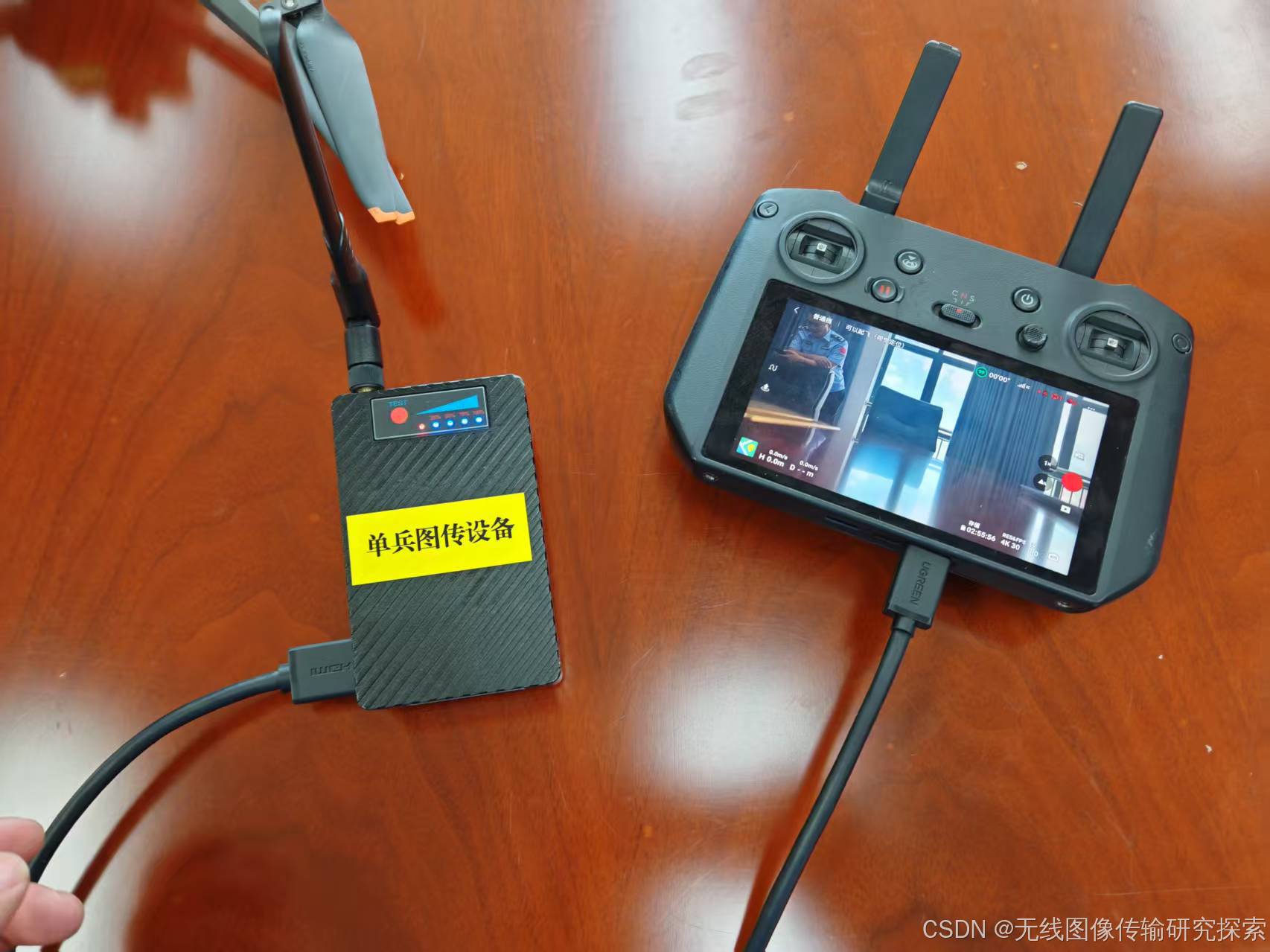

单兵图传连接无人机遥控器示意图

1. 前端采集：“抓得清” 是基础

无线图传的起点是 “获取高质量画面”，前端通常连接摄像机、无人机、DV 等设备。比如 5G 视频终端支持 HDMI 视频输入，可接入无人机的遥控器、现场的高清 DV，甚至工业场景的监控摄像头，能兼容 1080P（25/30/50/60Hz）、720P 等多种分辨率，确保 “源头画面清晰”。

2. 编码压缩：“压得小” 才能传得远

视频原始数据量极大（1080P 视频每小时约需 5-10GB 存储空间），直接无线传输会占用巨量带宽，甚至无法实现。这就需要 “编码压缩” 环节 —— 通过专业算法把视频 “变小”，同时尽量保留清晰度。我们公司的 5G 视频终端采用 H.265（HEVC）编码技术，就是目前主流的高效压缩方案：它能将 1080P 高清视频的带宽需求降至 1Mbps（即 “1M 轻松传输 1080P 视频”），相比传统 H.264 编码，带宽占用减少 50%，这也是无线图传能在 5G/4G 网络中流畅传输高清视频的关键。

3. 无线传输：“传得稳” 是核心

这是无线图传的 “中间链路”，也是最关键的环节，核心是选择稳定的无线信道，并通过技术手段抵御干扰。目前主流的无线信道包括 5G/4G 公网、WiFi、专网（如 400M/1.4G/1.8G 定制专网），不同信道适配不同场景：

5G/4G 公网：覆盖广、传输快，适合远距离移动场景。我们 5G 视频终端支持 5G SA/NSA 双模，兼容 2G/3G/4G，在没有 5G 的地区能自动降为 4G，确保传输不中断；我们 5G 多卡单兵图传还支持 “5G 无线信道捆绑”，通过多运营商 SIM 卡同时传输，毫秒级监控带宽并调整负载，避免单一网络信号波动导致卡顿。

WiFi：适合短距离（如 50-100 米）本地传输，我们 5G 视频终端的 WiFi 支持 AP/STA 双模，既能开启热点让手机、平板直接预览画面，也能连接指定热点融入本地网络，适合现场人员临时调试。

专网 / 卫星：适合涉密或偏远场景，我们 5G 视频终端支持 “400M/1.4G/1.8G 专网” 定制，还可通过网口扩展卫星传输接口，在无公网的深山、海洋等区域，通过卫星实现超远距离传输。

4. 后端接收：“看得懂” 才有用

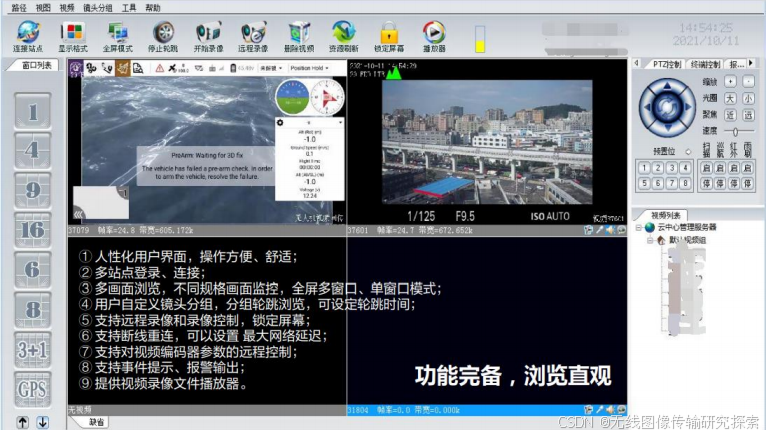

无线传输的终点是 “让后端能接收并使用画面”，后端通常包括指挥中心服务器、电脑客户端、手机 APP 等。我们 5G 视频终端支持对接 “网络视频监控系统 WebVideo1000”，后端可通过电视墙、笔记本、手机等多终端观看，支持 1000 个用户同时看同一路画面；还能通过客户端远程控制前端参数（如调整分辨率、码率），甚至控制摄像机云台（PTZ 控制），实现 “不仅能看，还能控”。

🖊️三、无线图传的 3 个关键技术特性：决定它 “好不好用”

判断一套无线图传方案是否优秀，要看它是否具备 “兼容性强、抗干扰、低延时” 这三个特性，这些在我们单兵图传设备上都有具体体现:

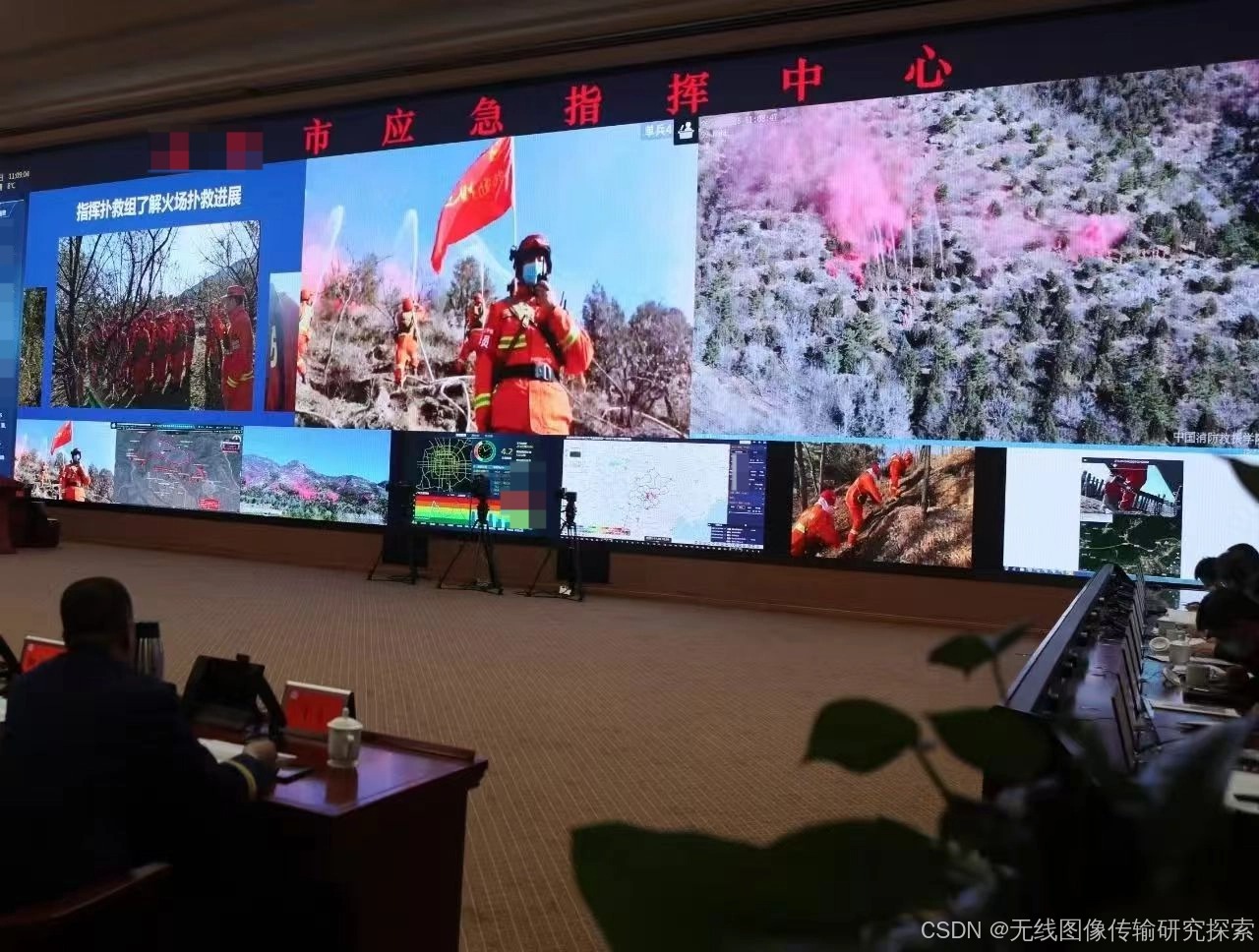

多卡单兵图传设备接入消防平台

1. 全网络兼容：“不挑环境” 才能通用

好的无线图传不会 “依赖单一网络”，而是能适配多种无线环境。比如我们 5G 视频终端支持 5G SA/NSA、4G LTE-TDD/LTE-FDD、3G/2G，甚至 WiFi 和专网，在城市（5G 覆盖）、山区（4G 边缘信号）、涉密场所（定制专网）都能使用，避免 “换个环境就用不了” 的尴尬。

2. 抗干扰与容错：“信号差也能传” 才可靠

无线信号容易受遮挡（如楼宇、山体）、电磁干扰（如工业设备、雷电）影响，这就需要容错技术。资料中的终端采用 “FEC 前向纠错技术” 和 “UDP 快速冗余容错”：FEC 会在传输数据中加入 “冗余信息”，即使部分数据丢失，后端也能通过冗余信息修复画面；UDP 快速冗余容错则能快速检测并补充丢失的数据包，在丢包率达 20% 的恶劣环境下，仍能保持 1080P 视频流畅。

3. 低延时 + 双码流：“实时用”“存得下” 两不误

无线图传的核心需求之一是 “实时性”，比如应急指挥中，画面延迟会影响决策。5G 网络的低延时特性（毫秒级）+ 高效编码，让终端能实现 “近实时传输”；同时支持 “双码流技术”——“实时流”（低码率）用于无线传输，保证流畅；“存储流”（高码率）存入本地 TF 卡（最大 256GB），方便事后复盘，比如执法场景中，既能实时回传画面，又能留存高清证据。

🤖四、无线图传的核心优势：为什么不用有线？

相比网线、光纤等有线传输，无线图传的优势集中在 “灵活、快速、不受限”，这也是它在应急、移动场景中不可替代的原因：

1. 摆脱布线：“哪里需要就去哪”

有线传输需要提前铺线，在临时场景（如地震灾区、大型活动安保）或移动场景（如无人机航拍、车辆巡逻）中根本无法实现。而无线图传只需携带终端，比如 5G 视频终端重量 < 400g，尺寸 110mm×68×32mm，单手就能拿，开机即可使用，3 分钟内完成部署，完美适配 “无固定场地、需快速响应” 的场景。
