arc的定义

在使用arc这个方法之前，你一定要知道arc方法中参数是代表什么意思
arc() 方法创建弧/曲线（用于创建圆或部分圆）。
提示：如需通过 arc() 来创建圆，请把起始角设置为 0，结束角设置为 2Math.PI。
提示：请使用 stroke() 或 fill() 方法在画布上绘制实际的弧。

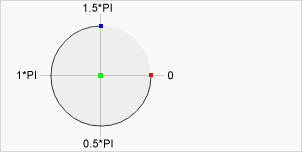

绿色中心： arc(100,75,50,0Math.PI,1.5Math.PI)
红色起始角： arc(100,75,50,0,1.5Math.PI)
蓝色结束角： arc(100,75,50,0Math.PI,1.5Math.PI)

context.arc(x,y,r,sAngle,eAngle,counterclockwise);

参数	描述
x	圆的中心的 x 坐标。
y	圆的中心的 y 坐标。
r	圆的半径。
sAngle	起始角，以弧度计（弧的圆形的三点钟位置是 0 度）。
eAngle	结束角，以弧度计。
counterclockwise	可选。规定应该逆时针还是顺时针绘图。False = 顺时针，true = 逆时针。

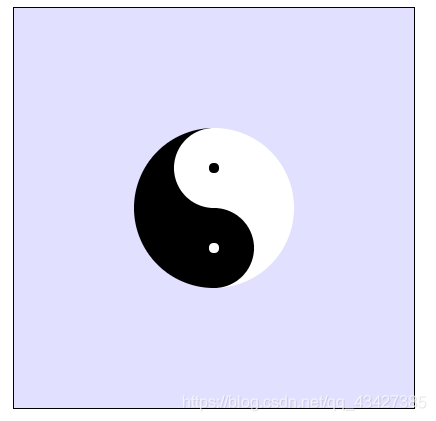

现在我们就实例一个八卦图

我们要实现的是这样

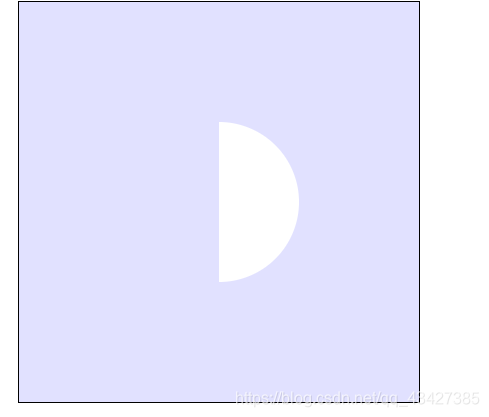

首先我没我们先画一个白色的半圆
在这里插入图片描述

<div class="dora-comm">
    <canvas id="canvas" width="400" height="400"></canvas>
  </div>

  var canvas = document.getElementById('canvas')
        var context = canvas.getContext('2d')
        //先绘制一个半圆
        context.beginPath()
        context.arc(200,200,80,1.5*Math.PI,0.5*Math.PI,false)
        context.fillStyle = 'white'
        context.closePath()   //当前点和起始点之前闭合
        context.fill()  //填充当前的图像（路径）

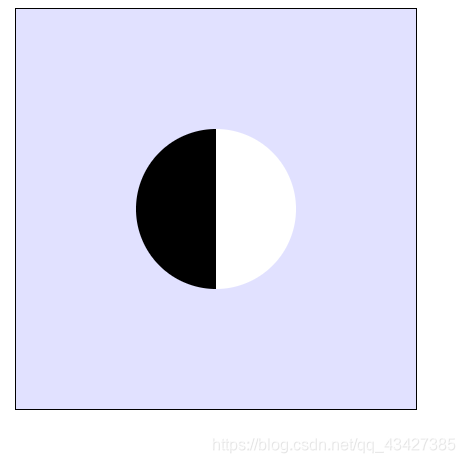

接下来我们实现半个黑色的半圆
在这里插入图片描述

 //绘制黑色的半圆
        context.beginPath()
        context.arc(200,200,80,1.5*Math.PI,0.5*Math.PI,true)
        context.fillStyle = 'black'
        context.closePath()
        context.fill()

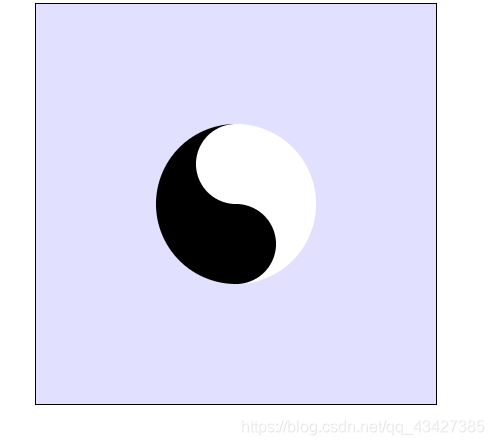

绘制黑色小圆
在这里插入图片描述

 //绘制白色的小半圆
        context.beginPath()
        context.arc(200,160,40,1.5*Math.PI,0.5*Math.PI,true)
        context.fillStyle = 'white'
        context.closePath()
        context.fill()

        //绘制黑色小半圆
        context.beginPath()
        context.arc(200,240,40,1.5*Math.PI,0.5*Math.PI,false)
        context.fillStyle='black'
        context.closePath()
        context.fill()

在绘制黑色的小圆
在这里插入图片描述

 //绘制黑色小圆
        context.beginPath()
        context.arc(200,160,5,0,2*Math.PI,false)
        context.fillStyle='black'
        context.closePath()
        context.fill()

        //绘制白色小圆
        context.beginPath()
        context.arc(200,240,5,0,2*Math.PI,false)
        context.fillStyle='white'
        context.closePath()
        context.fill()
