淘晶驰 屏幕 应用 之 esp8266/arduino 控制文本变化 2025/3/12

设备类目:

1. 陶晶驰屏幕

2. esp8266开发板

官方相关资料:

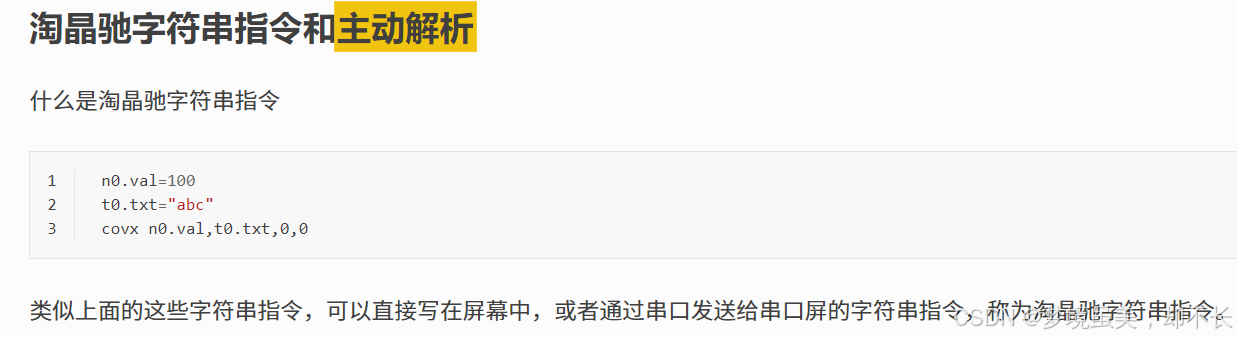

注意点:  默认为陶晶驰字符串指令模式(被动解析模式) recmod=0

---

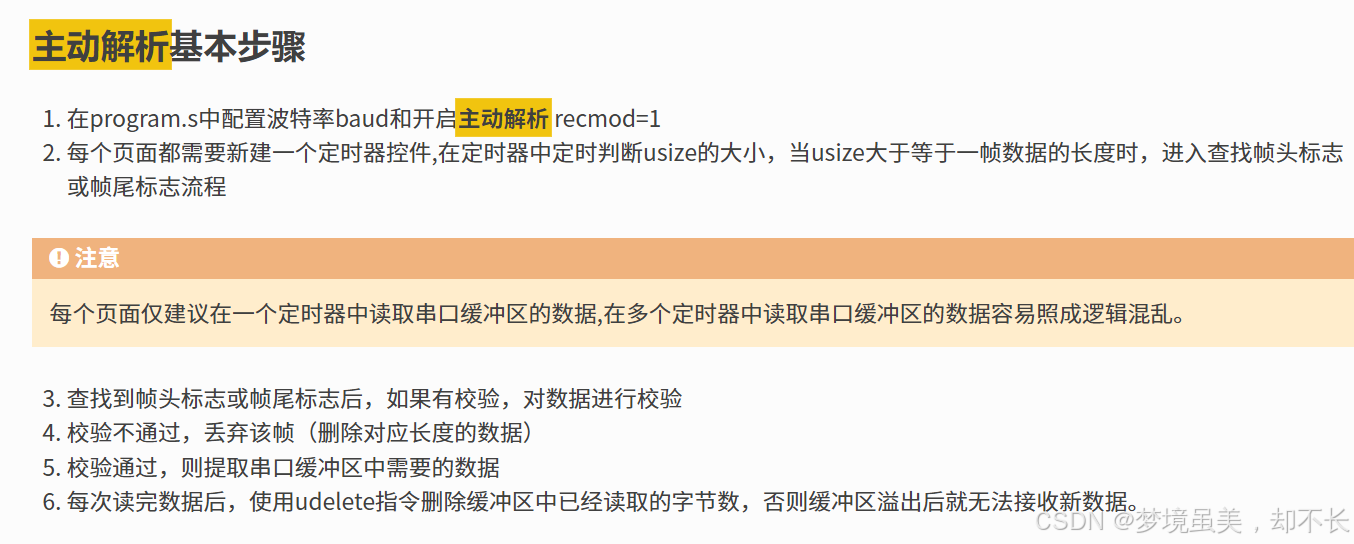

主动解析:

              自定义协议，不按照淘晶驰字符串指令格式来发串口数据给屏幕，

使用自定义的格式，需要把屏幕配置为主动解析模式

使用此功能，必确有以下2点基础：

1.明白什么叫HEX,什么叫String,什么叫ASCII,分别什么关系，怎么转换。

2.明白单字节数值，双字节数值，四字节数值，分别有什么区别，它们在内存中是什么样的储存方式，明白什么叫小端模式，什么叫大端模式，大小端数据之间如何转换。



---

陶晶驰屏幕配置

基础配置步骤:

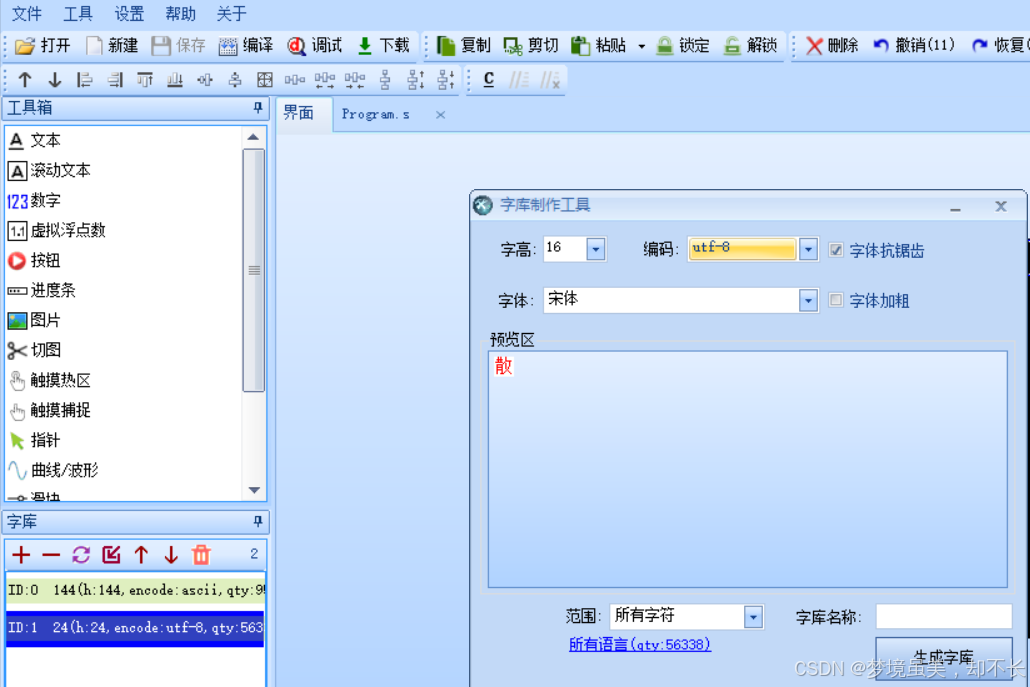

创建中文utf-8字库 并把其放到项目中

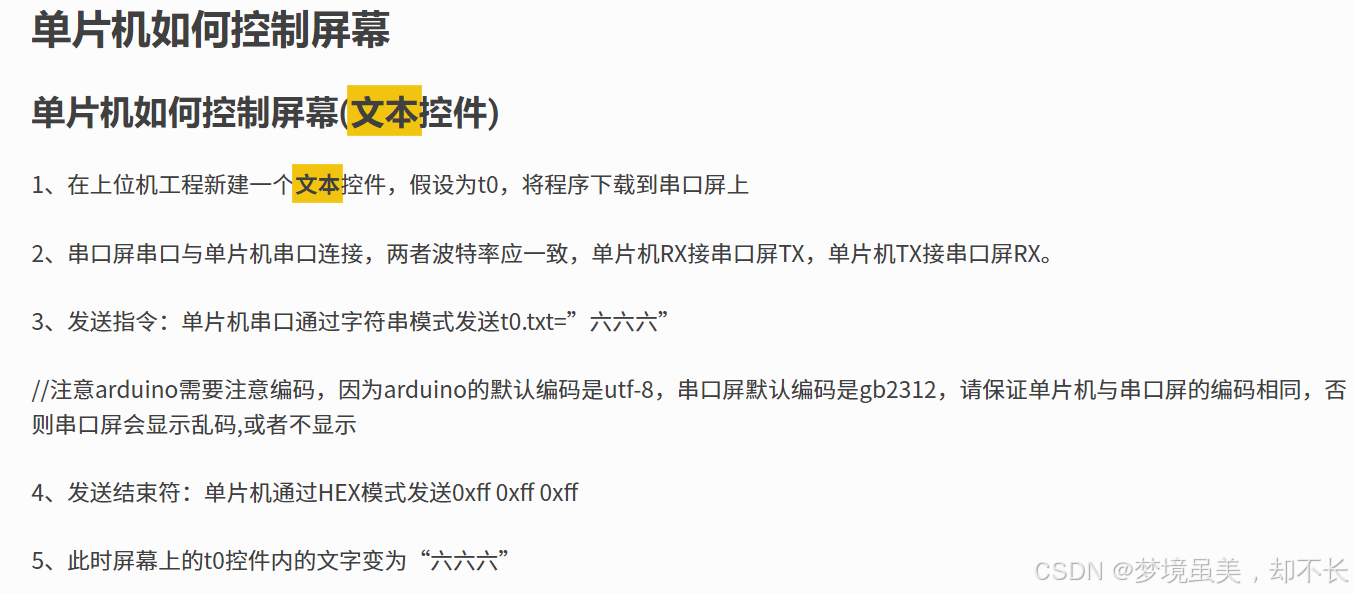

随便放一个文本即可 这里可以看见小字 t1  控制其变化 陶晶驰指令 t1.txt="文本"



ESP8266代码

#include <Arduino.h>


void Tjc(String missg)
{
//陶晶驰字符串指令发送函数
    Serial.print("\xff\xff\xff");//发送一个结尾 标识 这条可省略
    Serial.print("t1.txt=\""); //控制t1 文本   \" <编程基础就不解释了
    Serial.print(missg); //传递过来的文本
    Serial.print("\""); // \" <编程基础就不解释了
    Serial.print("\xff\xff\xff"); //结束指令 标识
}



void setup()

{
    Serial.begin(9600);
    Serial.println("");
    Tjc("调试完成"); //发送文本

}

void loop()
{
}

实际效果 :

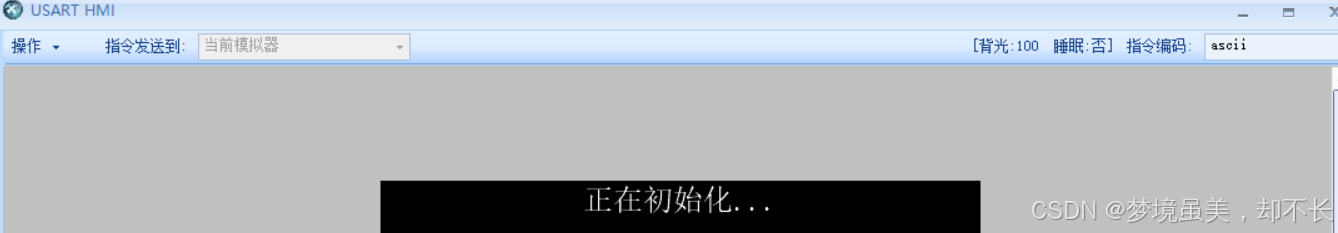

调试界面1:

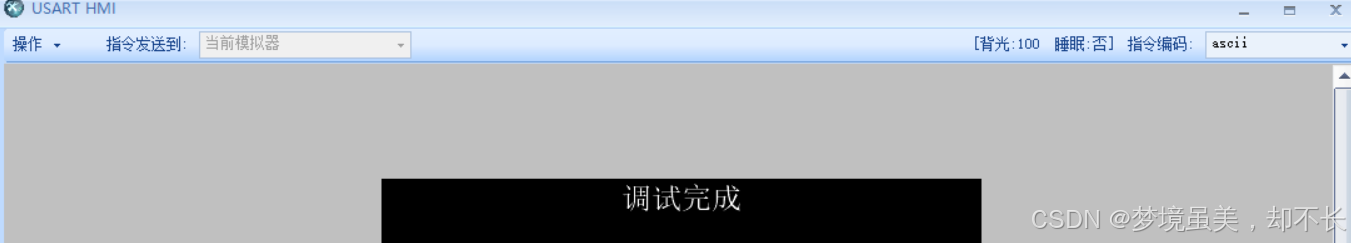

esp8266启动后:
