BCMSN三层架构

如果有什么不正确或者不足的地方，欢迎随时联系我，谢谢！
一、实验要求：

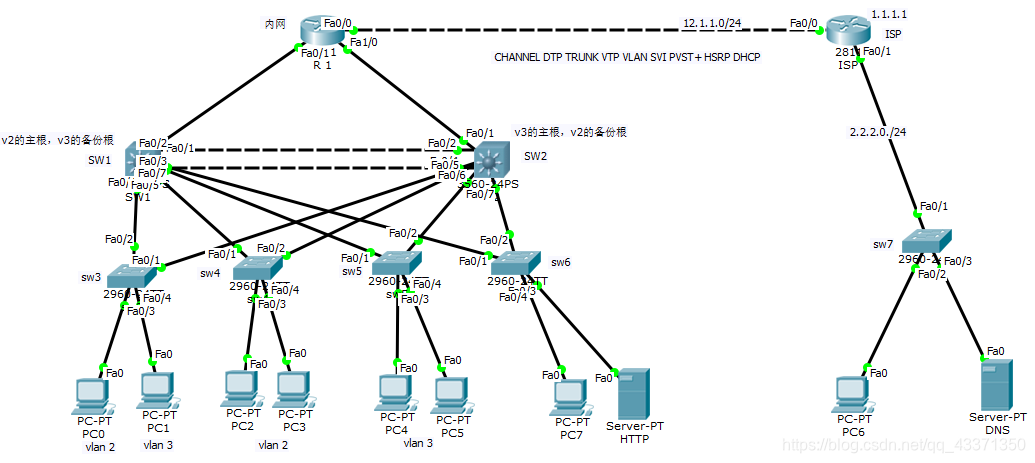

如图：

1、ISP与SW1以及SW2之间为三层接口，连接HTTP服务器的SW1与SW2的接口也为三层
2、内网地址为172.16.0.0/16
3、使用HSRP（10秒）或VRRP（3秒）、STP、VLAN、DTP、trunk、VTP
4、控制路由条目表数量
5、全网可达、PC dhcp地址
6、断开SW1或SW2时，网络依然可以通讯

二、拓扑设计—IP地址规划
因为是实验，故在这里ISP部分IP地址随便配；内网地址通过VLAN划分，有vlan2、vlan3，还有一盒服务器，故将三个汇聚为一个
172.16.0.0/22–(172.16.0.0/30-172.16.0.252)
172.16.1.0/24–vlan2:172.16.1.0/25 vlan3:172.16.1.128/25
172.16.2.0/24–HTTP

三、配置：
1、搭建拓扑–交换部分
2、底层–所有节点配置合法IP地址

网关冗余：HSRP（10秒）、VRRP（3秒）、GLBP
channel 二层
SVI
STP：PVST+、RSTP、MST
VLAN TRUNK DTP DHCP

本实验中要使用的所有技术（该模拟器支持）：HSRP channel SVI PVST+ VTP VLAN TRUNK DTP DHCP
在配置过程中，各种技术要组合在一起，许多时候会因为思路不清晰导致配置出现阻碍，此时我们可以在预处理过程中先随便选择一个技术，然后循序渐进的按顺序列出要使用的技术。在此，假如我们先选择VTP，可以发现VTP创建vlan要使用的trunk技术，trunk使用DTP协议做的，然后在VTP之后创建VLAN，有了VLAN然后配SVI可以配置网关，再继续做HSRP，此时我们注意到网关的位置要在根网桥才合适，所以此时考虑STP，PVST+、MST是基于VLAN的生成树，将生成树的根做好之后在根上做SVI，在根上做网关冗余，有了网关就可以做DHCP；最后只剩channel，根据channel是将两根线合在一起，所以判断channel应该最先做，故在该实验中最终的技术逻辑链如下：
CHANNEL DTP TRUNK VTP VLAN SVI PVST+ HSRP DHCP

1.1、CHANNEL

Switch>enable
Switch#configure terminal
Switch(config)#hostname SW1
SW1(config)#interface range f0/2-3
SW1(config-if-range)#channel-group 1 mode on
Switch>enable
Switch#configure terminal
Switch(config)#hostname SW2
SW2(config)#interface range f0/2-3
SW2(config-if-range)#channel-group 1 mode on

1.2、DTP && trunk（该模拟器中所有DTP为被动模式）

SW1(config)#interface port-channel 1
SW1(config-if)#switchport trunk encapsulation dot1q
SW1(config-if)#switchport mode dynamic desirable

将一段调为主动，但是使用此方法在真机或者模拟器上一般会协商不成功，导致trunk起不来，此时我们手动

SW1(config)#interface port-channel 1
SW1(config-if)#switchport mode trunk

此时在若SW2上没有起来trunk，则需要在SW2上手动调制trunk
注：在channel上一般手动trunk

Switch(config)#hostname sw3
sw3(config)#interface range f0/1-2
sw3(config-if-range)#switchport mode dynamic desirable

然后在sw4、sw5上也做switchport mode dynamic desirable，让三个二层交换机带动上面的两个三层交换机，show int trunk 观察trunk是否存在
在sw4
