基于PYNQ-Z2（7020）复现Yolo_v2

一、 内容简介

本博客主要分为三个部分：
【1】先利用Vivado HLS 工程生成Yolo_v2的IP核
【2】在Vivado中使用生成好的IP核进行 block design，导出.hwh文件，.bit文件 以及.tcl文件
【3】连接Jupyter Notebook,新建文件夹，导入相关文件并运行

复现所需要的的源代码： 源项目工程

复现准备工作

【硬件】电脑系统为WIN10，需用到PuTTY或PowerShell，PYNQ-Z2开发板（需要提前烧录好镜像文件）、SD卡、网线、USB数据线

【软件】Vivado 2018.3 、 Vivado HLS 2018.3

二、生成Yolo_v2的IP核

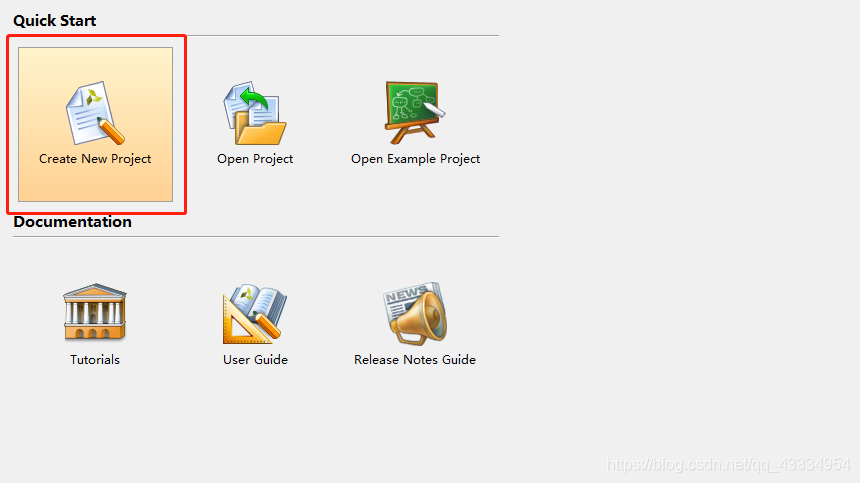

1.打开Vivado HLS工具，点击Create New Project创建一个新工程

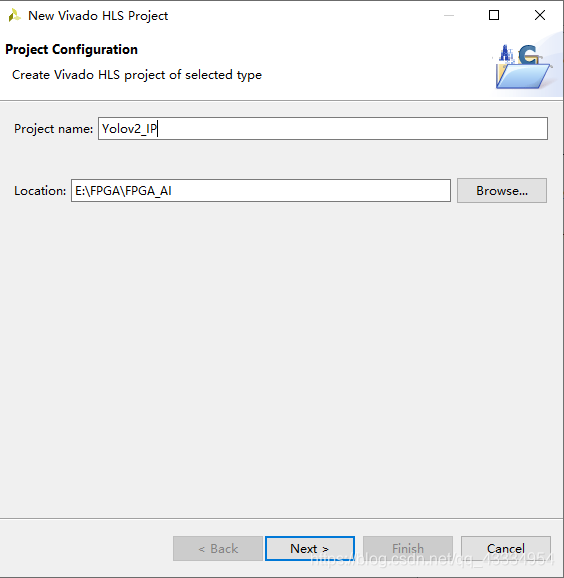

2.输入工程名，这里以Yolov2_IP为例

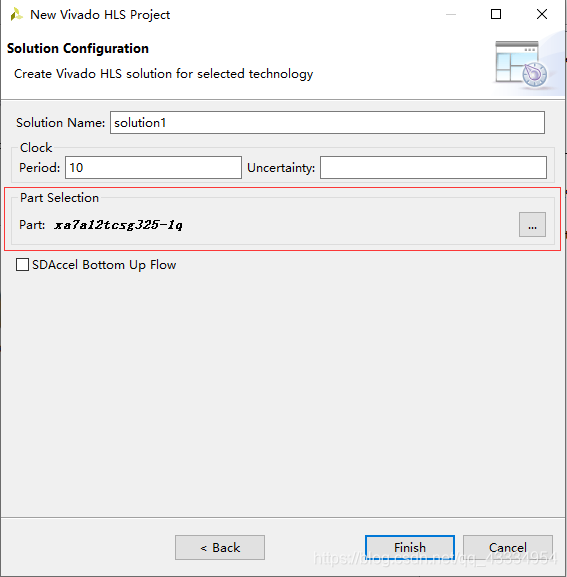

3.点击Next至下图所示界面

根据自己的情况，修改Part
我这里以 xc7z020clg484-1 为例

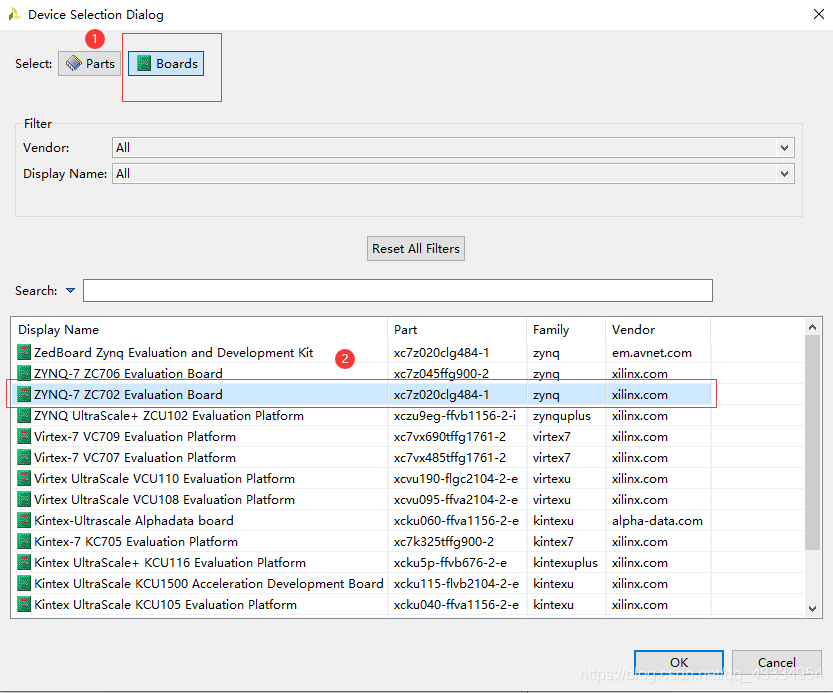

注意 这一步也可以点击 Parts ，然后来选择你所用到的开发板

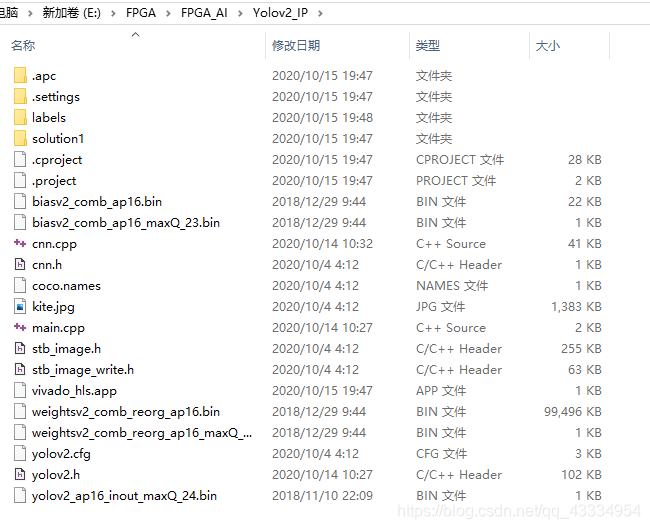

3.将提供的 hls 文件夹下的 labels 文件夹拷贝到项目工程目录下，同时将 hls 文件夹下的 src 和tb 文件夹下的文件也拷到相同的目录下，如下图所示。

其中，权重文件等可从此处下载 权重相关文件下载

4.在HLS 的 Explorer 界面选择 source，右击选择 Add Files
