三极管, MOS管导通/不导通原理分析

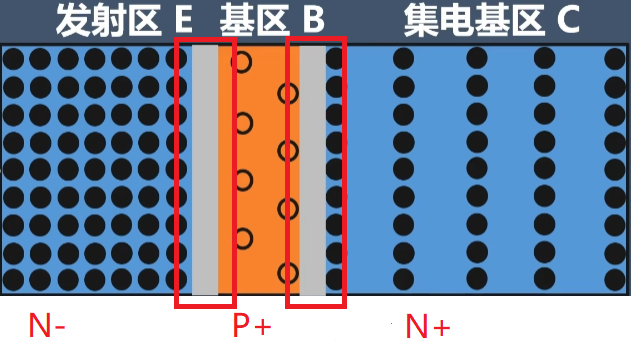

下图所示为NPN三极管基本结构。
在这里插入图片描述
NPN三极管未连接任何电源,会形成2个PN结,分别为PNEB和PNCB。当E端(发射极),C端(集电极)连接电源,E接负极,C接正极,但B、E之间不连接电源,会发生什么情况?

E,C之间的电压Uec只要满足Uec(外)电场 > PNEB内电场,E区电子便会向C区移动,但由于PNCB内电场会阻止来自E区的电子向 C区移动,这些电子会首先被P区空穴吸引,P区(也就是B区)内电场增强,P区由于缺少自由电子而呈现高阻态。继续增大Uec, 更多来自E区的电子进入B区空穴,B区内电场继续增强,直到B区中所有空穴都被填充,B区内电场达到最大值,在这个过程中,“单位时间内,进入空穴中的电子数量 > 离开空穴中的电子数量”,宏观上看,B区由于缺少自由电子而不导通,这属于正常情况。

如果继续增强Uec, 更多来自E区的电子进入B区,会将B区空穴中的电子“撞离”,B区中出现自由电子,满足“单位时间内,进入在空穴中的电子数量 < 离开空穴中的电子数量”,宏观上看,B区中出现只有电子而令三极管导通,不过这种情况属于非正常情况,暂不考虑。

正常情况下,在E, B之间添加电源Ueb, B接正极,E接负极,很显然,B,E相当于一个正向偏置(正接电源)的二极管,只要Ueb电场 > PNEB内电场,在Ueb电场力作用下,会有足够多的E区电子进入B区,将B区空穴中的电子“撞离”空穴,而且能满足“单位时间内,进入在空穴中的电子数量 < 离开空穴中的电子数量”,宏观上看,B区出现自由电子,部分自由电子会进入Ueb电源正极,EB导通,这部分电子离开空穴,B区的阻抗也下降了。此时,虽然E, C尚未导通,但E,C之间仍然存在Uec电场,在该电场作用下,另一部分B区的自由电子会继续撞击B区空穴中的电子,而且此时B区的阻抗也下降了(内电场力减小),只要能够满足“单位时间内,进入在空穴中的电子数量 < 离开空穴中的电子数量”的条件,B、C也能导通,也就是三极管导通。

实际上,Uec电场增加了B区中的自由电子数量,降低了B区内电场强度,在相同的Uec电压下,E区的自由电子能够通过B区进入C区,从而三极管导通。Ueb越大,单位时间内从E区进入B区的自由电子数量越多,就能够将更多B区空穴中电子“撞离”空穴,B区内电场强度减小,阻抗减小,E,C之间的电流增大(因为单位时间内通过B区的电子数量更多)。

当E, B, C都连接电源,E, B之间相当于电源正接二极管(正向偏置),而B,C之间相当于反接二极管(反向偏置),所以B, C之间不会导通,只有B, E之间会导通。如果继续增强Ueb, 直到所有B区空穴中的电子都离开空穴,B区内电场降低到最小,其阻抗也最小,产生的电压降也最小,此时称为三极管饱和压降。

如果继续增强B端电压,满足Ub > Uc,相当于BC二极管正向偏置(正接电源),若Ubc > PNCB,那么将会产生B–>E, B–>C两路电流。

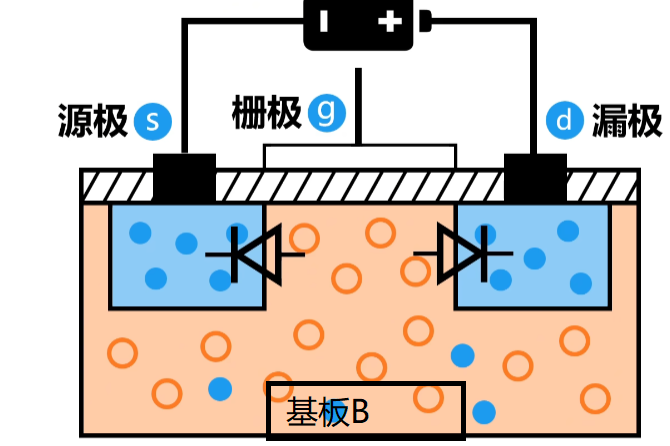

下面分析一下MOS管导通/不导通原理。下图是P沟道MOS管的基本结构。
在这里插入图片描述

可以发现,MOS管相当于SG, GD之间放置了2个二极管,不连接任何电源时,S区(N区),G区(P区)之间会形成一个PN结,简称PNSG。

当S,D接上电源(S接负极,D接正极),SG之间不接电源,此时会发生什么事情?

只要Usg电压 > PNSG内电场电压,S区中的电子在电场力作用下向D区移动,但电子在移动的过程中会首先被G区中空穴吸引(电压不会影响电子蕴含的动能,只会影响电子数量),虽然部分空穴中的电子会被“撞离”空穴,但同样会有更多的电子进入空穴,这是因为G区(P区)面积够大,导致“导致单位时间内,进入空穴中的电子数量 > 离开空穴的电子数量”,导致G区缺少自由电子而呈现高阻态,而进入G区空穴中的电子数量越多,G区内电场力越大,需要在S区施加更大的电压,S区的电子才会向想G区移动(直到超过MOS管额定电压,SD才会导通,但这属于非正常情况),所以正常情况下SD不会导通。

当G极接上电源正极,G区基板B与G之间会出现电场,在电场力作用下,基板处的自由电子(这部分区域不再是包含空穴的P区,而是富含自由电子的区域),在电场力作用下向G极移动,当然,会有一部分电子被G区空穴吸引,但同样会有更多G区空穴中的电子被“撞离”空穴而成为自由电子, 达成了“单位时间内,离开空穴中的自由电子数量 > 进入空穴中电子数量”的条件,宏观上看,G区总是存在自由电子。这些向G极移动的自由电子会在Usd电场力作用下向D区移动,部分自由电子会进入空穴,但由于此时自由电子数量够多,会将更多空穴中的电子“撞离”空穴转变为自由电子,能够达成“单位时间内,离开空穴中的自由电子数量 > 进入空穴中电子数量”的条件,宏观上看,S, D之间总是存在自由电子,G区呈现低阻态,直到这些自由电子到达D区,S,D导通。

而且随着Ugb逐渐增大,单位时间内会有更多的自由电子向G极移动,将更多空穴中电子撞离空穴,S,D之间出现更多的自由电子,宏观上看,S,D之间的电阻更小,电流增大,所以,GB之间的电压能够控制S,D之间的电流大小。
