VL7 求两个数的差值

写在前面

1. 这个专栏的内容记录的是Verilog题库刷题过程，附带RTL\TestBench，并进行代码覆盖率收集。
2. 该题库算是一个Verilog宝藏刷题网站了，提供在线仿真环境（题库），<刷题记录>专栏，持续打卡中…

---

---

一、题目

（1）题目描述

  根据输入信号a,b的大小关系，求解两个数的差值：输入信号a,b为8bit位宽的无符号数。如果a>b，则输出a-b，如果a≤b，则输出b-a。

---

（2） 状态转换

条件	输出（c）
a > b	a - b
a <= b	b - a
其他（如出现X或者Z）	c

---

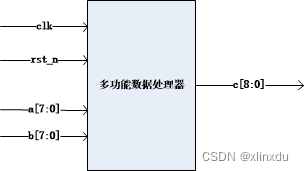

（3）信号示意图

---

（4）端口描述

信号	方向	类型	位宽	描述
clk	input	wire	1bit	时钟，时钟周期为5ns
rst_n	input	wire	1bit	复位信号，异步下降沿有效
a[7:0]	input	wire	8bit	输入的无符号数据
b[7:0]	input	wire	8bit	输入的无符号数据
c[7:0]	output	reg	9bit	输出的无符号结果

---

二、分析

  根据题目信息，可以使用if - else if - else实现三个条件的输出。注意：在Testbench中，无符号数随机数产生和有符号数随机数产生的范围不一样。

---

三、RTL

module data_minus(
	input             clk   ,
	input             rst_n ,
	input       [7:0] a     ,
	input       [7:0] b     ,

	output  reg [7:0]c
);

always @ (posedge clk or negedge rst_n) begin
  if (!rst_n) begin
    c <= 8'b0;
  end
  else begin
    if (a > b) begin
      c <= a - b;
    end
    else if(a <= b) begin
      c <= b - a;
    end
    else begin
      c <= c;
    end
  end
end

endmodule

---

四、Testbench

`timescale 1ps/1ps
module tb_data_minus;

  reg          clk   ;
  reg          rst_n ;
  reg   [7:0]  a     ;
  reg   [7:0]  b     ;

  wire  [7:0]  c     ;


/*-----------------------------------------------\
 --    --
\-----------------------------------------------*/
//-- debug signal


initial begin
  clk   = 1;
  rst_n   = 1;
  #1000 rst_n = 0;
  #1551 rst_n = 1;
  #5000 a = 8'dz;b=8'd1;
  repeat(20000)begin
    #5000  d_case(a,b);
  end
end

/*-----------------------------------------------\
 --    --
\-----------------------------------------------*/
task d_case;
  output signed [7:0] a;//a
  output signed [7:0] b;//b

  begin
    a = {$random}%255;
    b = {$random}%255;
  end
endtask

/*-----------------------------------------------\
 --  clock period is 5ns  --
\-----------------------------------------------*/
always begin
  #2500 clk = ~clk;
end

/*-----------------------------------------------\

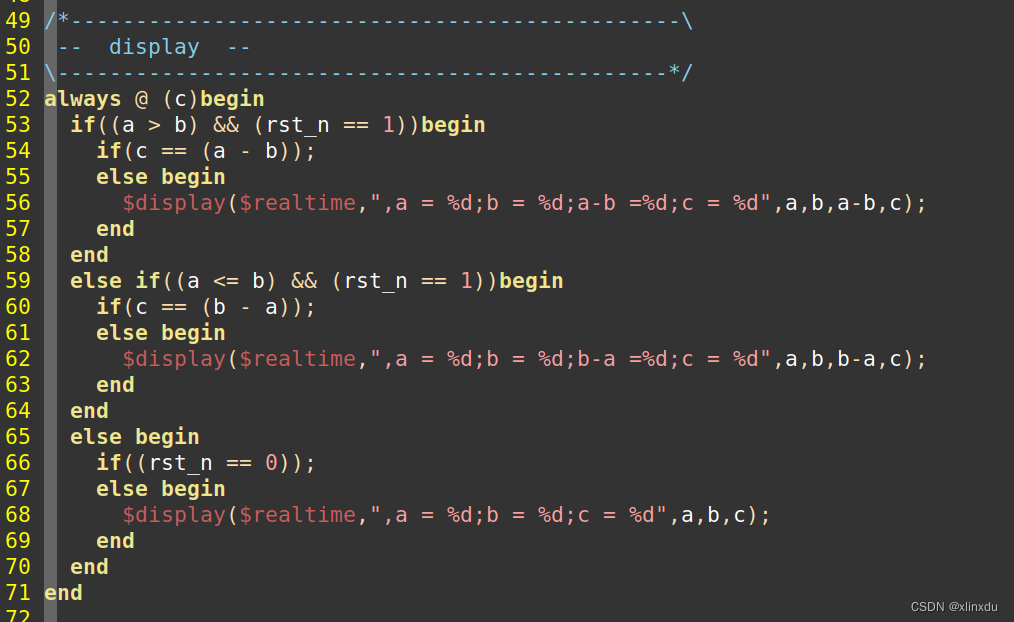

 --  display  --
\-----------------------------------------------*/
always @ (c)begin
  if((a > b) && (rst_n == 1))begin
    if(c == (a - b));
    else begin
      $display($realtime,",a = %d;b = %d;a-b =%d;c = %d",a,b,a-b,c);
    end
  end
  else if((a <= b) && (rst_n == 1))begin
    if(c == (b - a));
    else begin
      $display($realtime,",a = %d;b = %d;b-a =%d;c = %d",a,b,b-a,c);
    end
  end
  else begin
    if((rst_n == 0));
    else begin
      $display($realtime,",a = %d;b = %d;c = %d",a,b,c);
    end
  end
end

data_minus u_data_minus(
                 .clk          (clk   ),
                 .rst_n        (rst_n ),
                 .a            (a     ),
                 .b            (b     ),
                 .c            (c)
              );

initial #60000000 $finish;
initial begin
  $fsdbDumpfile("data_minus.fsdb");
  $fsdbDumpvars                    ;
  $fsdbDumpMDA                     ;
end
endmodule

---

五、结果分析

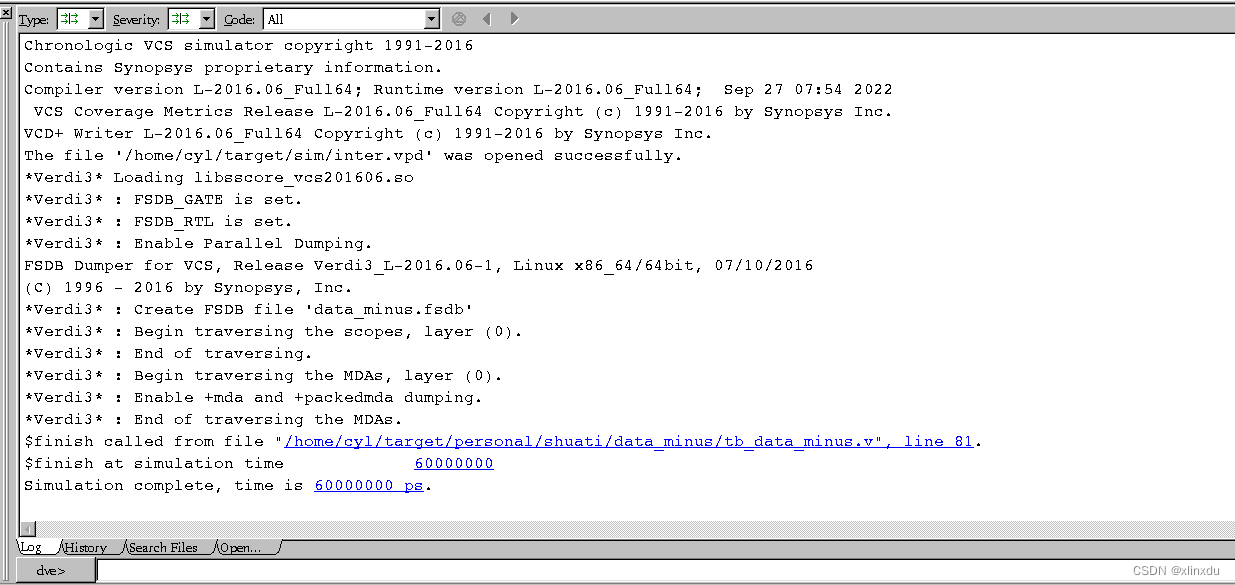

（1）TB结果

display无打印错误信息

---

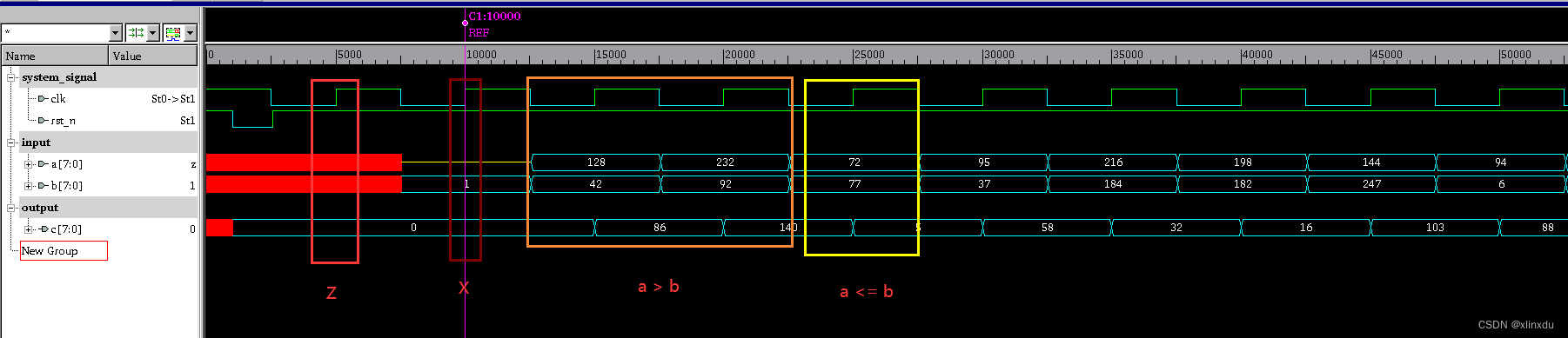

（2）波形图

结合testbench监视信息和输出波形，可以确定结果与预期结果一致。

---

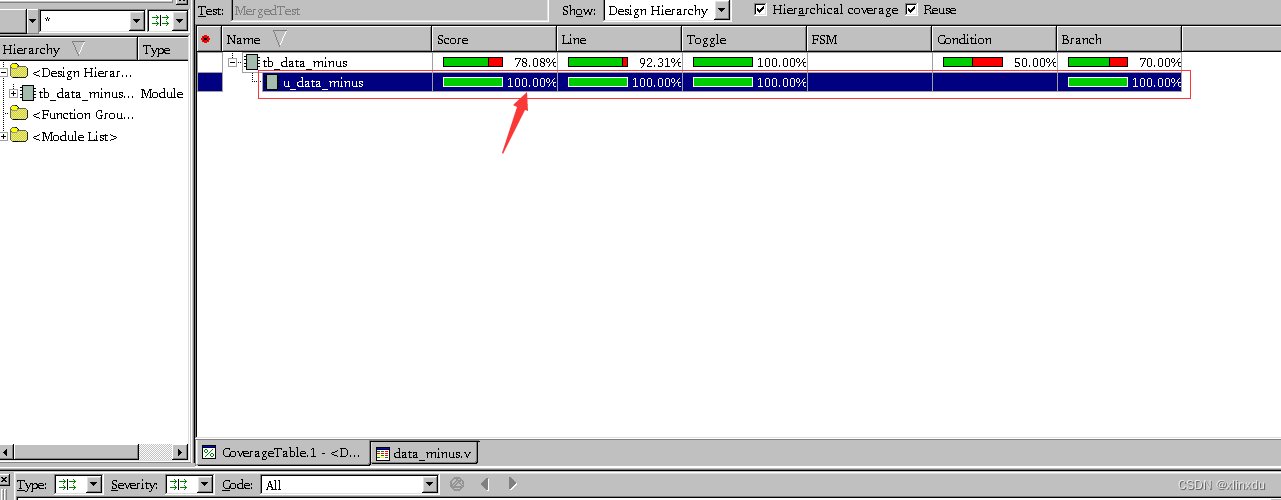

（3）覆盖率

代码覆盖率100%

---
