8086cpu

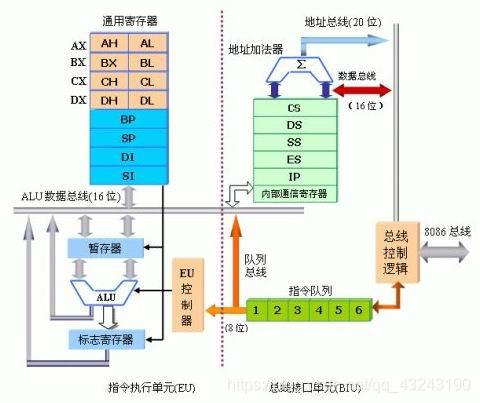

8080cpu结构图

总线接口部件由下列各部分组成
⑴4个段地址寄存器：
CS(code segment)——16位的代码段寄存器；
DS(data segment)——16位的数据段寄存器；
ES(extra segment)——16位的扩展段寄存器；
SS(stack segment)——16位的堆栈段寄存器；
⑵16位的指令指针寄存器IP；
⑶20位的地址加法器；
⑷6字节的指令队列缓冲器。
执行单元
执行部件由下列几个部分组成：
⑴8个通用寄存器：即AX、BX、CX、DX,BP,SP,SI,DI ；
其中，4个数据寄存器：AX、BX、CX、DX；
2个地址指针寄存器：BP(base pointer),SP(stack pointer)；
2个变址寄存器：SI(source index),DI(destination index) [2] ；
⑵标志寄存器FR(flags register)；
⑶算术逻辑单元ALU(arithmetic logic unit)。
EU负责全部指令的执行，同时向BIU输出数据（操作结果），并对寄存器和标志寄存器进行管理。在ALU中进行16位运算，数据传送和处理均在EU控制下执行。 [3]
BIU和EU的管理
⑴BIU和EU可以并行工作，提高CPU效率。BIU监视着指令队列。当指令队列中有2个空字节时，就自动把指令取到队列中。（BIU和EU中间有个缓冲区）
⑵ EU执行指令时，从指令队列头部取指令，然后执行。如需访问存储器，则EU向BIU发出请求，由BIU访问存储器。
⑶ 在执行转移、调用、返回指令时，需改变队列中的指令，要等新指令装入队列中后，EU才继续执行指令。

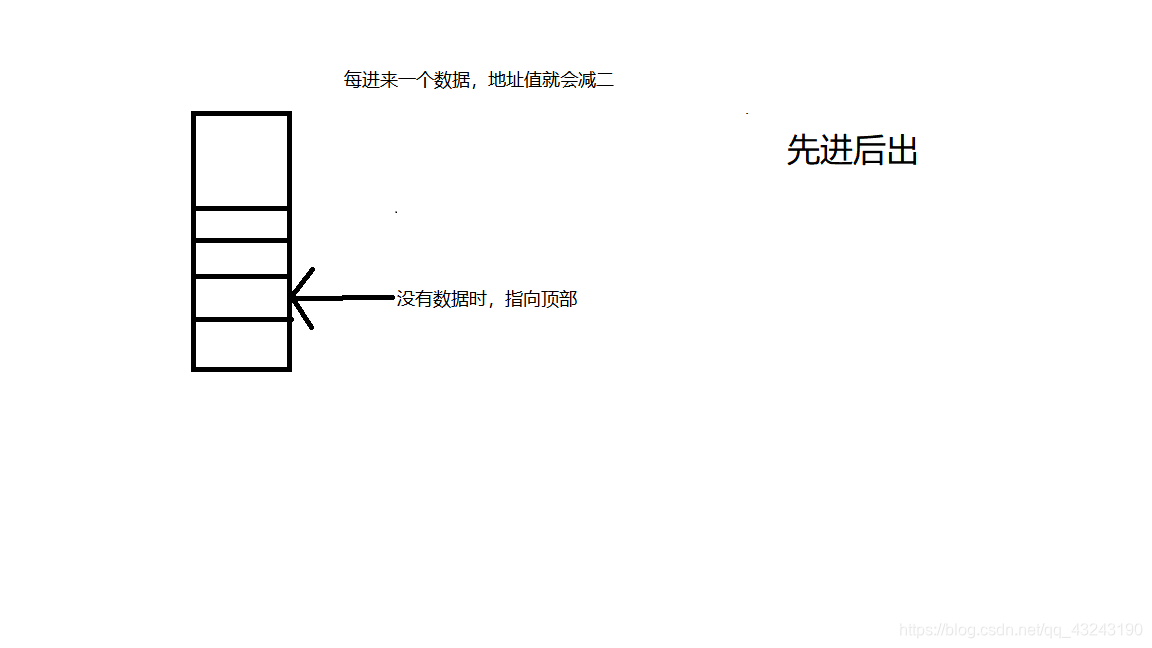

越往上，地址值越小。
例如push ax，push bx， pop ax
