实现图的遍历算法

领会图的两种遍历,深度优先算法和广度优先算法。

输出:

(1)输出有向图G从顶点0开始的深度优先遍历序列(递归算法)。
(2)输出有向图G从顶点0开始的深度优先遍历序列(非递归算法)。
(3)输出有向图G从顶点0开始的广度优先遍历序列。

设备:

计算机,VC6.0

注意点:
(1)图的深度优先递归算法

void DFS(AdjGraph *G,int v)
 {
  ArcNode *p;
  printf(" %d",v);//访问顶点v
  visited[v]=1;//访问后标记
  p=G->adjlist[v].firstarc;//p指向顶点v的下一个弧头结点
    while(p!=NULL)
    {
     if(visited[p->adjvex]==0)//若未访问过
     DFS(G,p->adjvex);//则递归访问
     p=p->nextarc;//否则找下一个结点
    }
 }

(1)图的深度优先非递归算法(栈)

 void DFS1(AdjGraph *G,int v)
 {   ArcNode *p;
     int St[MAXV];//栈元素存放的数组
     int top=-1,x,w,i;
     for(i=0;i<G->n;i++)
     visited[i]=0;//顶点全部置为0
     printf(" %d",v);//访问顶点v
     visited[v]=1;//访问后标记
     top++;//top指针加一
     St[top]=v;//v进栈
     while(top>-1)
     {
        x=St[top];//取出x
        p=G->adjlist[x].firstarc;//p指向x的相邻结点
        while(p!=NULL)//第二重循环
        {
            w=p->adjvex;//有相邻结点,将值赋给w
            if(visited[w]==0)//未访问过
            {
 	         printf(" %d",w);//访问
 	         visited[w]=1;//标记
 	         top++;
 	         St[top]=w;//进栈
 	         break;//直接退出第二重循环,不执行p=p->nextarc
 	      }
             p=p->nextarc;否则(访问过),找下一个结点
        }
 	    	if(p==NULL)top--;
    }
 	 printf("\n");
}

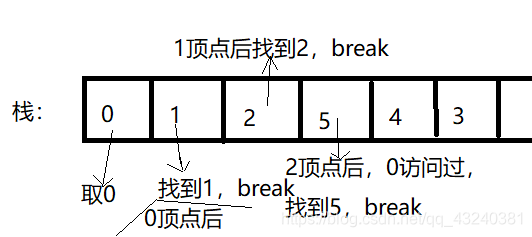

关键:

break;//直接退出第二重循环,不执行p=p->nextarc

在这里插入图片描述
结果:

0,1,2,5,4,3
(1)图的广度优先非递归算法(队列)

     void BFS(AdjGraph *G,int v)
     {	ArcNode *p;
        int queue[MAXV],front=0,rear=0;//环形队列,并初始化
 	int visited[MAXV];//存放顶点访问信息的数组
 	int w,i;
 	for(i=0;i<G->n;i++)
 	 visited[i]=0;//顶点全部置为0
 	 printf(" %d",v);//访问顶点v
 	 visited[v]=1;//访问后标记
 	 rear=(rear+1)%MAXV;//rear增加
 	 queue[rear]=v;//顶点v进队
         while(front!=rear)
         {
 	    front=(front+1)%MAXV;//front增加
 	    w=queue[front];//出队
            p=G->adjlist[w].firstarc;//p指向相邻结点
 	    while(p!=NULL)
            {
              if(visited[p->adjvex]==0)//未访问过,添加该顶点的所有相邻结点
              {
                printf(" %d",p->adjvex);//访问
 		visited[p->adjvex]=1;//访问后标记
 		rear=(rear+1)%MAXV;//rear增加
 	        queue[rear]=p->adjvex;//进队
               }
               p=p->nextarc;//找下一个结点,直到->∧,退出第二重循环
            }
         }
 	printf("\n");
 }

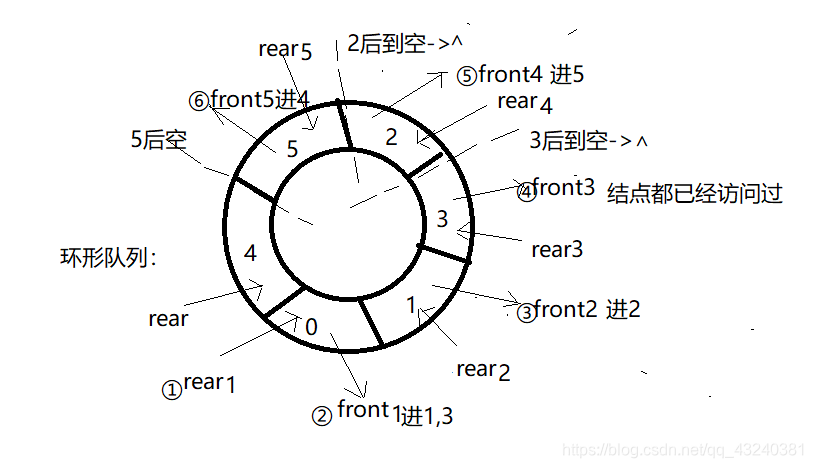

如图:

在这里插入图片描述
关键:

进队,到空,出队;再进队,到空,出队如此循环。

结果:

0,1,3,2,5,4

存储:

图有两种存储方式,邻接矩阵和邻接表,这里用邻接表存储

#include<stdio.h>
#include<malloc.h>
#define INF 32767
#define MAXV 100
int visited[MAXV];
typedef struct Anode
{
  int adjvex;
  struct Anode *nextarc;
  int weight;
  }ArcNode;

typedef struct Vnode
{
  int count;
  ArcNode *firstarc;
  }VNode;

typedef struct
{
  VNode adjlist[MAXV];
  int n,e;
}AdjGraph;

//邻接表的创建,输出,销毁
void CreateAdj(AdjGraph *&G,int A[MAXV][MAXV],int n,int e)
{
  int i,j;
  ArcNode *p;
  G=(AdjGraph *)malloc(sizeof(AdjGraph));
  for(i=0;i<n;i++;
  G->adjlist[i].firstarc=NULL;
  for(i=0;i<n;i++)
     for(j=n-1;j>=0;j--)
	if(A[i][j]!=0&&A[i][j]!=INF)
	{
	  p=(ArcNode *)malloc(sizeof(ArcNode));
	  p->adjvex=j;
	  p->weight=A[i][j];
	  p->nextarc=G->adjlist[i].firstarc;
	  G->adjlist[i].firstarc=p;
	}
	G->n=n;G->e=e;
}

void DispAdj(AdjGraph *G)
{
   ArcNode *p;
   for(int i=0;i<G->n;i++)
   {
      p=G->adjlist[i].firstarc;
      printf("%3d:",i);
      while(p!=NULL)
      {
          printf("%3d[%d]->",p->adjvex,p->weight);
          p=p->nextarc;
      }
      printf("∧\n");
   }
}

void DestroyAdj(AdjGraph *&G)
 {
    ArcNode *pre,*p;
    for(int i=0;i<G->n;i++)
    {
       pre=G->adjlist[i].firstarc;
       if(pre!=NULL)
       {
            p=pre->nextarc;
            if(p!=NULL)
            {
               free(pre);
               pre=p;p=p->nextarc;
             }
           free(pre);
        }
   }
     free(G);
}

主函数:

int main()
{
  AdjGraph *G;
  int A[MAXV][MAXV]={
      {0,5,INF,7,INF,INF},{INF,0,4,INF,INF,INF},
      {8,INF,0,INF,INF,9},{INF,INF,5,0,INF,6},
      {INF,INF,INF,5,0,INF},{3,INF,INF,INF,1,0}};
  int n=6,e=10;
  CreateAdj(G,A,n,e);
  printf("图G的邻接表:\n");
  DispAdj(G);
  printf("从顶点0开始的深度优先算法(递归):\n");
  DFS(G,0);
  printf("\n");
  printf("从顶点0开始的深度优先算法(非递归):\n");
  DFS1(G,0);
  printf("从顶点0开始的广度优先算法(非递归):\n");
  BFS(G,0);
  DestroyAdj(G);
  return 1;
}

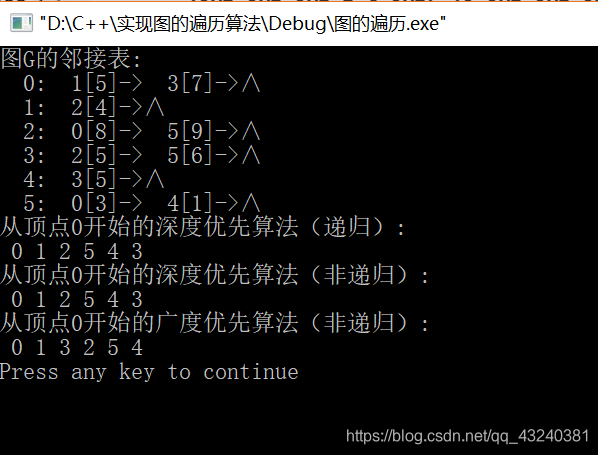

执行结果:

在这里插入图片描述
