配置标准ACL

问题

络调通后，保证网络是通畅的。同时也很可能出现未经授权的非法访问。企业网络既要解决连连通的问题，还要解决网络安全的问题。
1)配置标准ACL实现拒绝PC2（IP地址为192.168.0.20）对Web Server P的浏览器访问

方案

访问控制是网络安全防范和保护的主要策略，它的主要任务是保证网络资源不被非法使用和访问。它是保证网络安全最重要的核心策略之一。
访问控制列表（Access Control Lists,ACL）是应用在路由器接口的指令列表。这些指令列表用来告诉路由器哪能些数据包可以收、哪能数据包需要拒绝。至于数据包是被接收还是拒绝，可以由类似于源地址、目的地址、端口号等的特定指示条件来决定。
标准访问控制列表只能根据数据包的源IP地址决定是否允许通过。

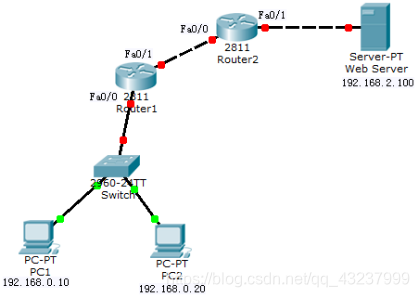

网络拓扑如图所示：
在这里插入图片描述

步骤

实现此案例需要按照如下步骤进行。
步骤一：在R1上配置IP地址及静态路由

tarena-R1(config)#interface f0/0
tarena-R1(config-if)#ip address 192.168.0.1 255.255.255.0
tarena-R1(config-if)#no shutdown
tarena-R1(config-if)#interface f0/1
tarena-R1(config-if)#ip address 192.168.1.1 255.255.255.0
tarena-R1(config-if)#no shutdown
tarena-R1(config-if)#exit
tarena-R1(config)#ip route 192.168.2.0 255.255.255.0 192.168.1.2

步骤二：在R2上配置IP地址及静态路由

tarena-R2(config)#interface f0/0
tarena-R2(config-if)#ip address 192.168.1.2 255.255.255.0
tarena-R2(config-if)#no shutdown
tarena-R2(config-if)#interface f0/1
tarena-R2(config-if)#ip address 192.168.2.1 255.255.255.0
tarena-R2(config-if)#no shut
