Python学习--Machine-Learning 吴恩达机器学习编程作业 (第七周)

Machine-Learning 编程作业

Programming Exercise 7：Kmeans and PCA

Part1 . K-means 聚类

Part2. K-means 算法对图片降维

Part3. 调用Sklearn库实现K-means算法

Part4. PCA算法对二维数据进行降维

Part5. PCA算法对图像进行降维处理

K-means 聚类

算法思想：以空间中K个点为中心进行聚类，对最靠近他们的对象归为相同类。然后通过迭代的方法逐次更新各聚类中心的值，直至得到最好的聚类结果。
算法描述：

1. 适当选择K个初始中心点；
2. 在第n次迭代中，对任意一个样本，求其到K个中心的距离，将该样本归到距离最关的中心所在的类；
3. 利用均值等方法更新该类的中心值；
4. 对于所有的K各聚类中心，如果利用(2),(3)的迭代方法更新后值保持不变时，或迭代一定次数之后，结束迭代，输出结果。

导入数据可视化

#!/usr/bin/env python
# -*- coding:utf-8 -*-

import numpy as np
import pandas as pd
import matplotlib.pyplot as plt
from scipy.io import loadmat

data = loadmat('data/ex7data2')
X = data['X']

data2 = pd.DataFrame(data['X'], columns=['X1', 'X2'])
print(data2.head())


fig, ax = plt.subplots(figsize=(6,4))#定义图的大小
ax.scatter(data2['X1'],data2['X2'] , s=5,  c='b', marker='o', label='Examples')
ax.legend()#在图形中加入颜色不同的备注
ax.set_xlabel('X1')
ax.set_ylabel('X2')
plt.show()

结果如下：

定义初始聚类中心，归类，并迭代

#方法1： 人为规定初始聚类中心
# initial_center = np.array([[3, 3], [6, 2], [8, 5]])

#方法2： 随机初始化聚类中心
def init_center(X, k):
    m, n = X.shape
    center = np.zeros((k, n))
    idx = np.random.randint(0, m, k)

    for i in range(k):
        center[i, :] = X[idx[i], :]

    return center

initial_center = init_center(X, 3)

#对所有样本求出其所属的类
def find_center(X, center):
    m = X.shape[0]
    k = center.shape[0]
    idx = np.zeros(m)

    for i in range(m):
        mdis = 10000
        for j in range(k):
            dist = np.sum((X[i, :] - center[j, :]) ** 2 )
            if dist < mdis:
                mdis = dist
                idx[i] = j
    return idx #存储m个样本对应的最近的聚类中心序号

idx = find_center(X, initial_center)
print(idx[0:5])


#对已分好的类，利用均值更新该类的中心点
def compute_center(X, idx, k):
    m, n = X.shape
    center = np.zeros((k, n))

    for i in range(k):
        #第一种
        # indices = np.where(idx == i) #输出满足条件元素的坐标
        # center[i, :] = (np.sum(X[indices, :], axis=1) / len(indices[0])).ravel()
        #第二种
        center[i] = np.mean(X[idx == i], axis=0) #对每一簇，计算新的聚类中心  axis=0对每一列求均值
    return center

print(compute_center(X, idx, 3))

#迭代算法
def run_k_means(X, initial_centroids, max_iters):
    m, n = X.shape
    k = initial_centroids.shape[0]
    idx = np.zeros(m)
    centroids = initial_centroids

    for i in range(max_iters):
        idx = find_center(X, centroids)
        centroids = compute_center(X, idx, k)

    return idx, centroids

idx, center = run_k_means(X, initial_center, 10)

可视化最终迭代结果

#画图
cluster1 = X[np.where(idx == 0)[0],:]
cluster2 = X[np.where(idx == 1)[0],:]
cluster3 = X[np.where(idx == 2)[0],:]

fig, ax = plt.subplots(figsize=(6,4))
ax.scatter(cluster1[:,0], cluster1[:,1], s=5, color='r', label='Cluster 1')
ax.scatter(cluster2[:,0], cluster2[:,1], s=5, color='g', label='Cluster 2')
ax.scatter(cluster3[:,0], cluster3[:,1], s=5, color='b', label='Cluster 3')
ax.legend()
plt.show()

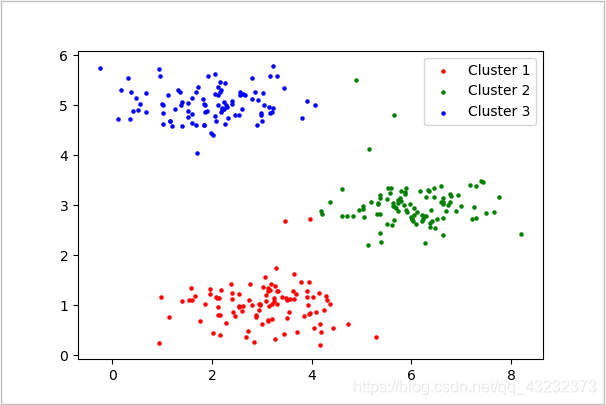

结果如下：

K-means 算法对图片降维

方法流程几乎和上面相同，只需对数据进行些许处理。代码如下：

读取图片并显示

#!/usr/bin/env python
# -*- coding:utf-8 -*-

import numpy as np
import pandas as pd
import matplotlib.pyplot as plt
from scipy.io import loadmat
from skimage import io
import cv2 as cv
from PIL import Image

#方法一： 读取图片并显示，cv读的不能画在工作窗
# img = cv.imread('data/bird_small.png')
# img = cv.resize(img, (400,400))
# cv.imshow('image', img)
# cv.waitKey(100)

# 方法二：用skimage库的io读取,会有看不懂的警告，但不影响
# pic = io.imread('data/bird_small.png')
# io.imshow(pic)
# plt.title('Original')
# plt.show()


#方法三： 这里用cv读进来plt画出来后是3通道颠倒了，所以不用cv读，并且这个可以显示在工作窗
img = Image.open('data/bird_small.png')
plt.imshow(img)
plt.title('Original')
plt.show()

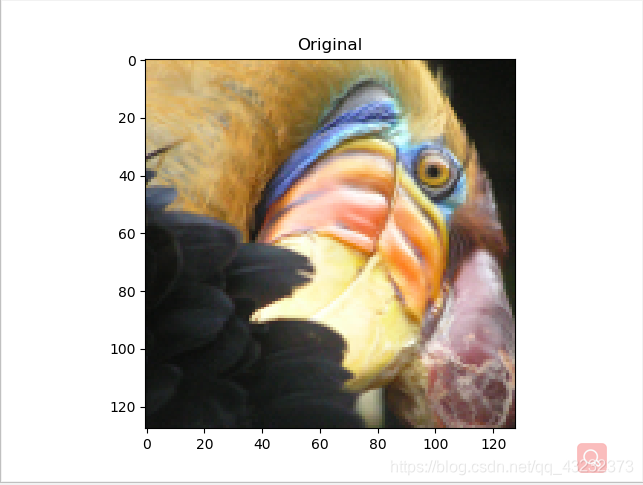

结果如图：

运行K-means算法将，定义16个聚类中心点，相当于将彩色图片降维到16维。

data = loadmat('data/bird_small.mat')
# print(data)
A = data['A']
print(A.shape)

# 标准化取值范围
A = A / 255.
# 将A中的像素重组形状便于运算
X = np.reshape(A, (A.shape[0] * A.shape[1], A.shape[2]))
print(X.shape)

#随机初始化聚类中心
def init_center(X, k):
    m, n = X.shape
    center = np.zeros((k, n))
    idx = np.random.randint(0, m, k)

    for i in range(k):
        center[i, :] = X[idx[i], :]

    return center

#找出所有样本点对应的最近的聚类中心序号
def find_center(X, center):
    m = X.shape[0]
    k = center.shape[0]
    idx = np.zeros(m)

    for i in range(m):
        mdis = 10000
        for j in range(k):
            dist = np.sum((X[i, :] - center[j, :]) ** 2 )
            if dist < mdis:
                mdis = dist
                idx[i] = j
    return idx #存储m个样本对应的最近的聚类中心序号

#重新计算中心点
def compute_center(X, idx, k):
    m, n = X.shape
    center = np.zeros((k, n))

    for i in range(k):
        #第一种
        # indices = np.where(idx == i) #输出满足条件元素的坐标
        # center[i, :] = (np.sum(X[indices, :], axis=1) / len(indices[0])).ravel()
        #第二种
        center[i] = np.mean(X[idx == i], axis=0) #对每一簇，计算新的聚类中心  axis=0对每一列求均值
    return center

#运行K—means算法
def run_k_means(X, initial_centroids, max_iters):
    m, n = X.shape
    k = initial_centroids.shape[0]
    idx = np.zeros(m)
    centroids = initial_centroids

    for i in range(max_iters):
        idx = find_center(X, centroids)
        centroids = compute_center(X, idx, k)

    return idx, centroids

# 随机初始化聚类中心点
initial_center = init_center(X, 16)

#运行迭代
idx, center = run_k_means(X, initial_center, 10)
idx = find_center(X, center)
newX = center[idx.astype(int),:]
print(newX.shape)

可视化迭代后的结果：

#重组成图片形式
newX = np.reshape(newX, (A.shape[0], A.shape[1], A.shape[2]))
print(newX)
plt.imshow(newX)
plt.show()

最终结果如图：

根据降维结果可以看出，虽然我们舍弃了部分数据，但图像的主要特征仍然存在。

调用Sklearn库实现K-means算法

这个比较简单，只需调用函数，并设置相关参数即可，参数详情可以自行百度了解K-means函数的参数设置。

#!/usr/bin/env python
# -*- coding:utf-8 -*-

import numpy as np
import pandas as pd
import matplotlib.pyplot as plt
from skimage import io
from sklearn.cluster import KMeans#导入kmeans库

image = io.imread('data/bird_small.png') / 255.
print(image.shape)
# io.imshow(image)
# plt.show()


#将像素矩阵重组，便于计算
data = image.reshape(128*128, 3)
print(data.shape)

#直接调用K-means算法，参数设置详见k-means函数
model = KMeans(n_clusters=16, n_init=10)
model.fit(data)
center = model.cluster_centers_
print(center.shape)

C = model.predict(data)
print(C.shape)
print(center[C].shape)
c_img = center[C].reshape((128,128,3))

#画图直观比较一下
fig, ax = plt.subplots(1, 2)
ax[0].imshow(image)
ax[1].imshow(c_img)
plt.show()

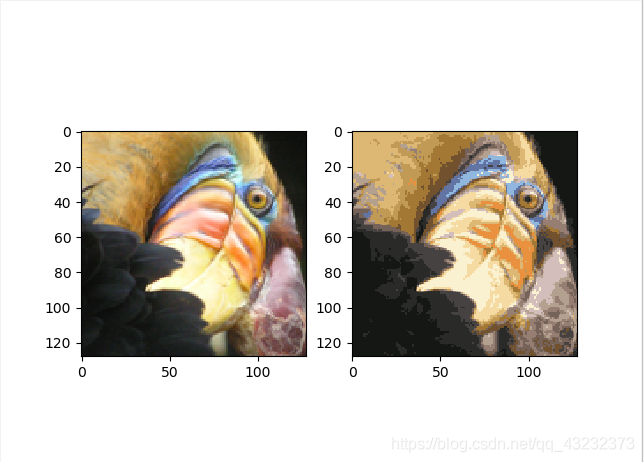

结果如下：
左边为原始图像，右边为调用K-means函数降维后的结果。

PCA算法对二维数据进行降维

该练习基于给出的二维数据，利用PCA算法，将其降维到一维并加以显示。

读取数据并显示

#!/usr/bin/env python
# -*- coding:utf-8 -*-

import numpy as np
import pandas as pd
import matplotlib.pyplot as plt
from scipy.io import loadmat

data = loadmat('data/ex7data1.mat')
print(data)

X = data['X']

fig, ax = plt.subplots(figsize=(6,4))
ax.scatter(X[:, 0], X[:, 1], s=5)
plt.show()

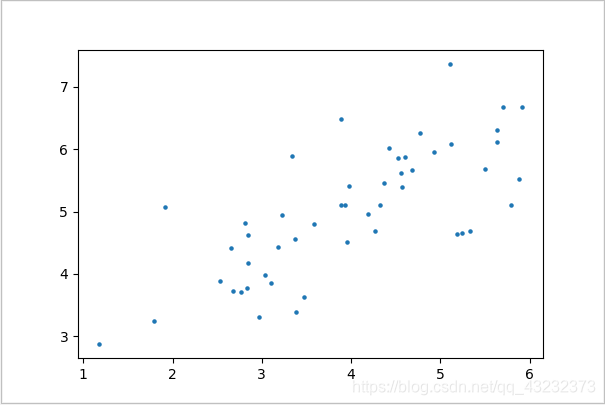

显示结果：

定义PCA函数，输出降维结果

def pca(X):
    # 特征归一化
    X = (X - X.mean()) / X.std()
    # 计算协方差矩阵
    X = np.matrix(X)
    cov = (X.T * X) / X.shape[0]

    U, S, V = np.linalg.svd(cov)

    return U, S, V

U, S, V = pca(X)
print(U, S, V)

#利用已经得到的主成分U，计算投影矩阵，并可选保留顶部K个分量
def project_data(X, U, k):
    U_reduced = U[:,:k]
    return np.dot(X, U_reduced)

Z = project_data(X, U, 1)
print(Z)

将降维后的数据还原并显示

def recover_data(Z, U, k):
    U_reduced = U[:,:k]
    return np.dot(Z, U_reduced.T)

X_new = recover_data(Z, U, 1)
print(X_new)

fig, ax = plt.subplots(figsize=(12,8))
ax.scatter(list(X_new[:, 0]), list(X_new[:, 1]))
plt.show()

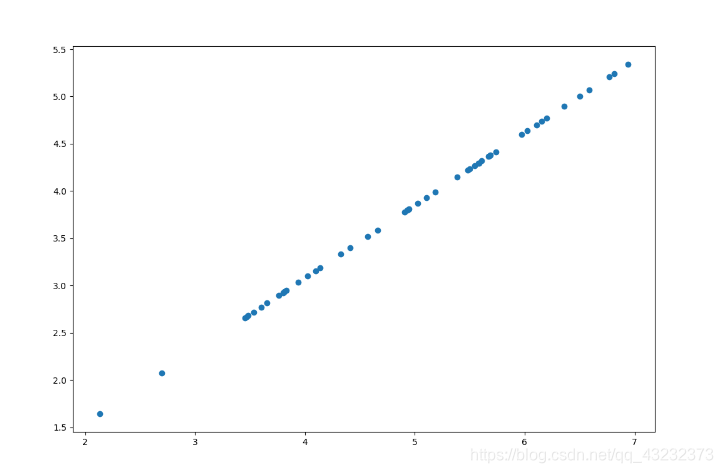

输出结果如下：

PCA算法对图像进行降维处理

给出的数据集包括5000张人脸图像，每张图像的大小为3232，每一张图像的像素存储为1024维数值，数据集维度为 50001024。我们可视化的时候选取钱100张图像就行。

读取数据，可视化

#!/usr/bin/env python
# -*- coding:utf-8 -*-

import numpy as np
import pandas as pd
import matplotlib.pyplot as plt
from scipy.io import loadmat

faces = loadmat('data/ex7faces.mat')
X = faces['X']
print(X.shape)

#定义可视化函数，n为传入的显示图片的数量
def plot_n_image(X, n):
    """ plot first n images
    n has to be a square number
    """
    pic_size = int(np.sqrt(X.shape[1]))
    grid_size = int(np.sqrt(n))

    first_n_images = X[:n, :]

    fig, ax_array = plt.subplots(nrows=grid_size, ncols=grid_size,
                                    sharey=True, sharex=True, figsize=(8, 8))

    for r in range(grid_size):
        for c in range(grid_size):
            ax_array[r, c].imshow(first_n_images[grid_size * r + c].reshape((32, 32)))
            plt.yticks(np.array([]))
            plt.xticks(np.array([]))

#显示前100张图像
plot_n_image(X, 100)
plt.show()

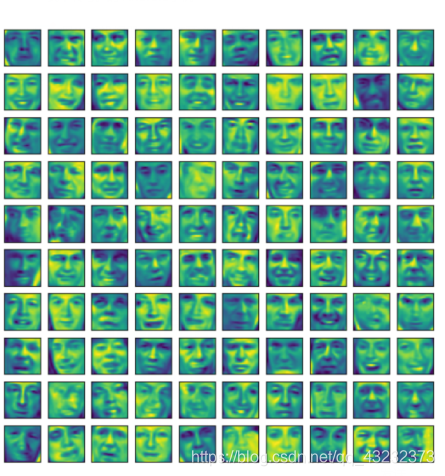

输出结果如下：

定义PCA函数，输出降维结果并可视化

这部分与Part4 练习中的代码基本相同。

def pca(X):
    # 特征归一化
    X = (X - X.mean()) / X.std()
    # 计算协方差矩阵
    X = np.matrix(X)
    cov = (X.T * X) / X.shape[0]

    U, S, V = np.linalg.svd(cov)

    return U, S, V

def project_data(X, U, k):
    U_reduced = U[:,:k]
    return np.dot(X, U_reduced)

def recover_data(Z, U, k):
    U_reduced = U[:,:k]
    return np.dot(Z, U_reduced.T)




U, S, V = pca(X)
Z = project_data(X, U, 100)
X_recovered = recover_data(Z, U, 100)
plot_n_image(X_recovered, 100)
# face = np.reshape(X_recovered[3,:], (32, 32))
# plt.imshow(face)
plt.show()

最终降维结果如下：

可以看到虽然丢失了一些细节，但整体特征大致保持不变。这种的也就适合用于 人脸识别了吧，保留整体特性不变。对于表情识别的话，丢失的这些细节肯定会对结果有影响。

如上实验，可以看到我们读入的.mat文件画出来的是热量图，就是整体泛绿，并不是我们期待中的灰度图，这是因为图像的存储方式可能与 cv库读取的方式是相同的，用plt函数画出来的图他们的通道不同，要解决这个问题，我们只需在其中一行代码中添加一个参数即可，如下：

将 plot_n_image 函数的其中一行代码

ax_array[r, c].imshow(first_n_images[grid_size * r + c].reshape((32, 32)))

改为

ax_array[r, c].imshow(first_n_images[grid_size * r + c].reshape((32, 32)),cmap='Greys_r')

即可，这里’Greys_r’表示灰度图。结果如下图：

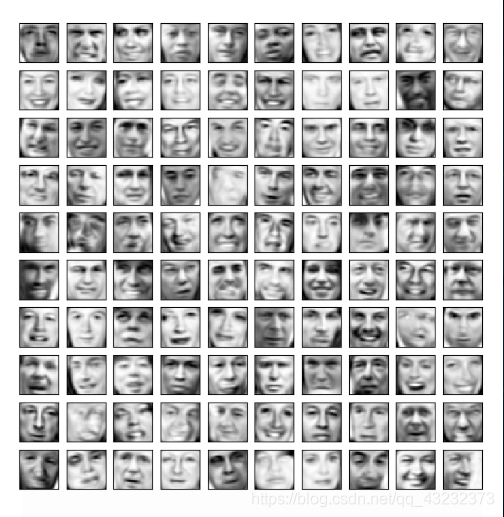

原图：

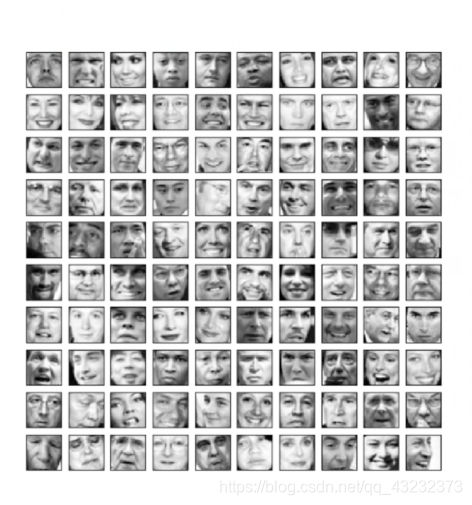

PCA降维后的图：
