MGRE实验的搭建与配置

搭建MGRE实验

实验要求：
1,、R5为ISP只能配置IP地址
2、R1——R3间建立MGRE环境，且使用EIGRP来学习各自环回
3、R4可以正常访问R5的环回
4、R1与R5进行chap认证，R5为主认证方（不基于主机名）

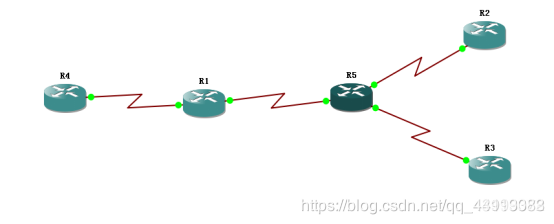

一、拓扑图

首先开启接口
1.IP地址配置：

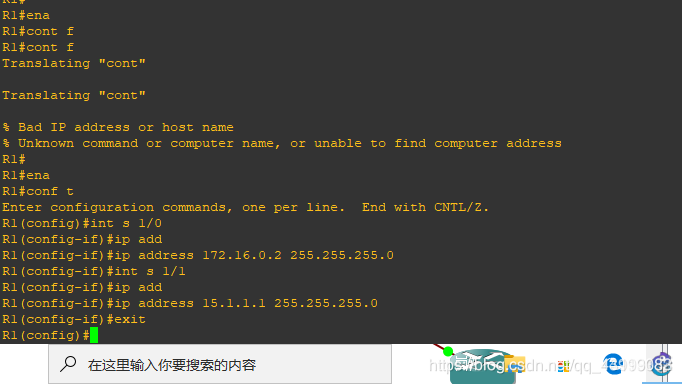

R1配置：

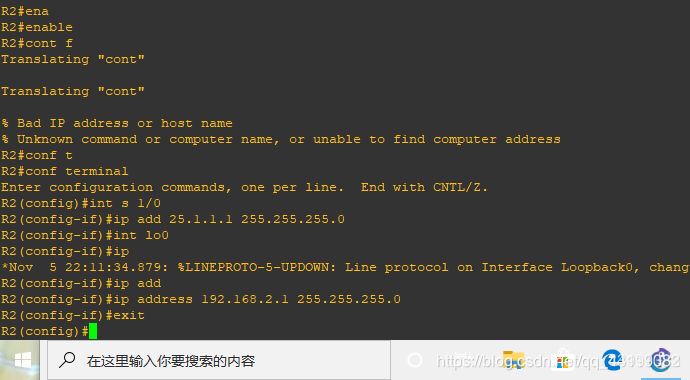

R2的配置：

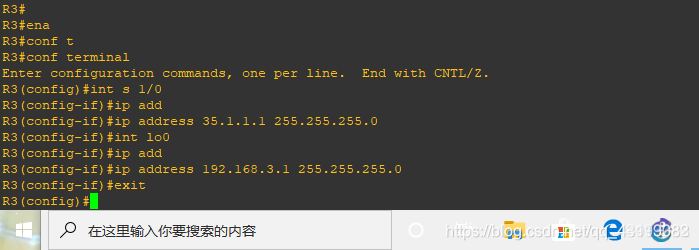

R3的配置：

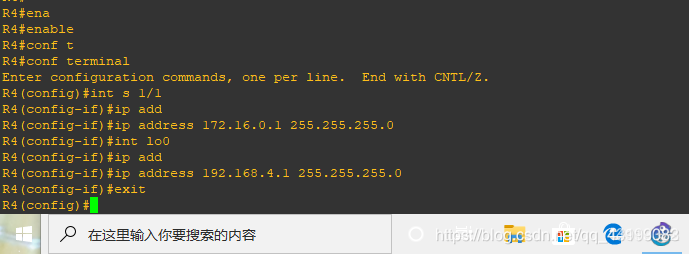

R4的配置：

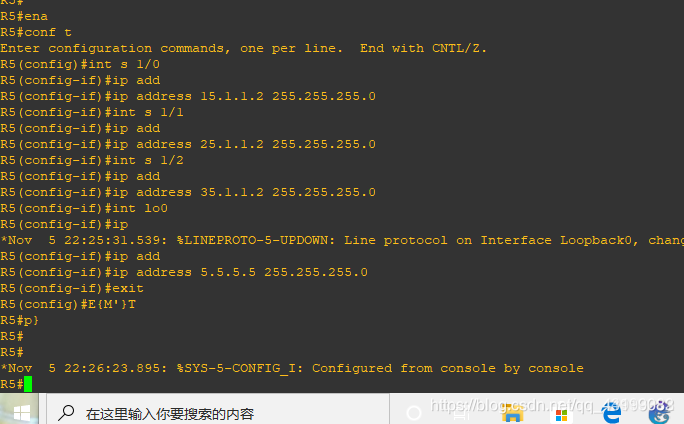

R5的配置：

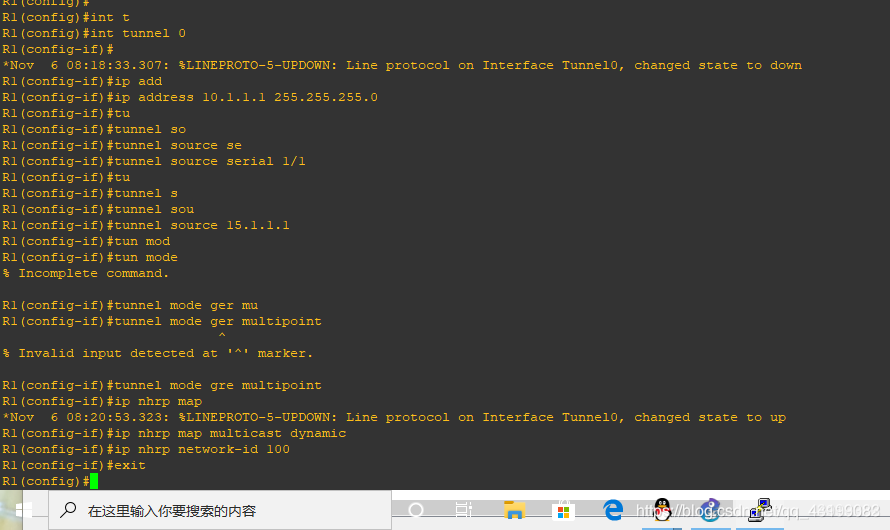

其次配置中心站点（选取R1为中心站点）：

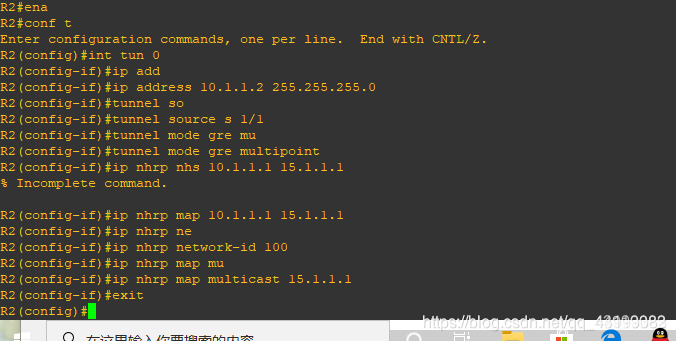

R2为分支站点：

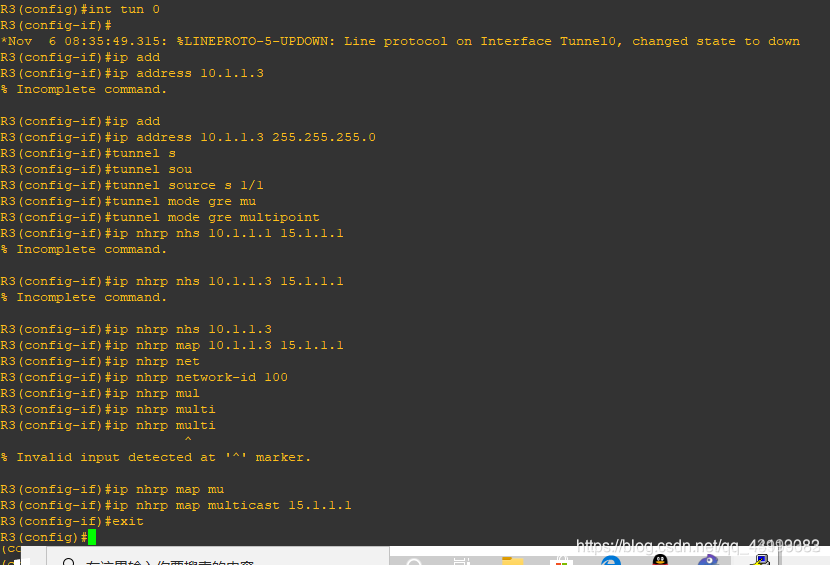

R3也为分支站点：

此时NBMA网络搭建成功，但NBMA是在同一网段内节点数量不做限制，但当目标地址IP为组播或广播地址时，流量必须逐一发送到每个节点

接下来搭建EIGRP：
可以在R1、R2、R3、R4这四台路由器上配置动态路由协议，这里选用EIGRP

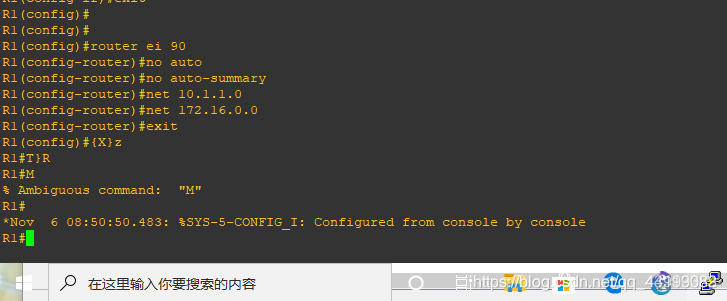

R1的配置：

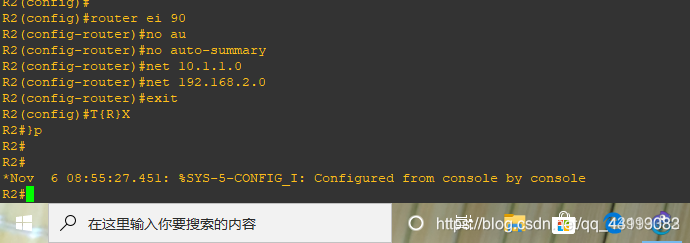

R2的配置：

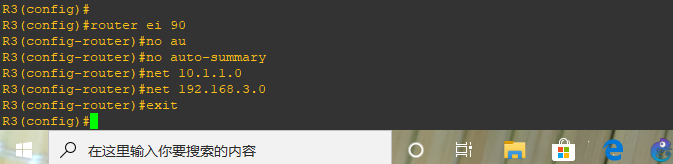

R3的配置：

R4的配置：

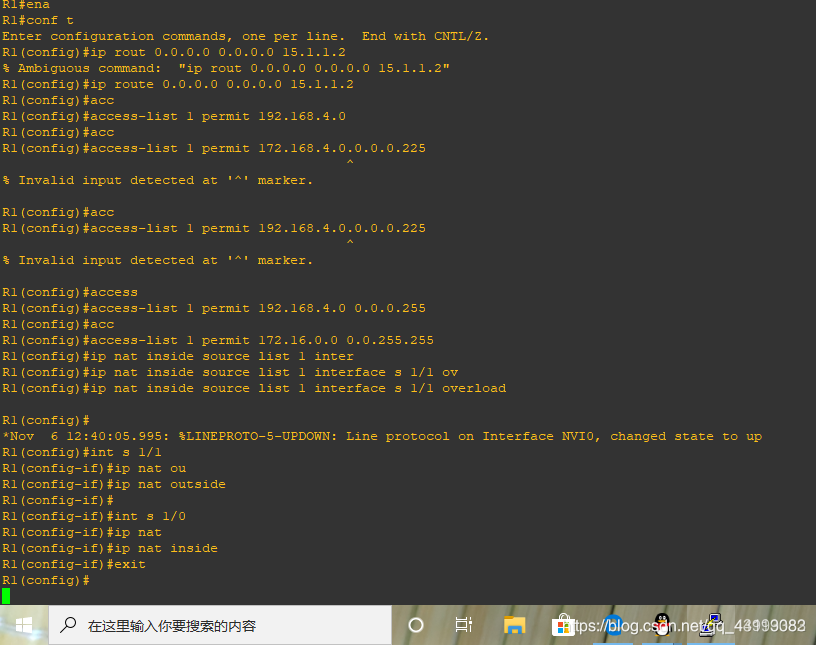

然后需要R4可访问R5的环回：

最后R1与R5认证（不基于主机名）：

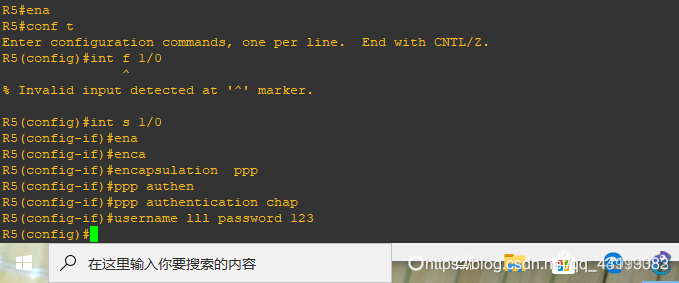

主认证方：

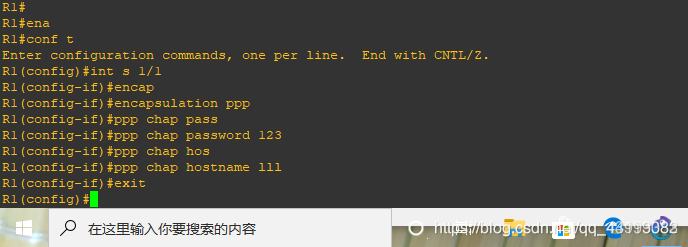

被认证方：

实验完成。
