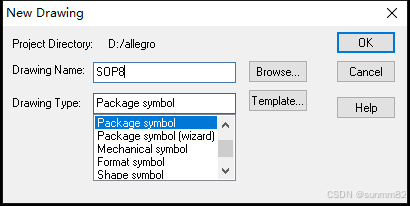

1.在PCB Editor中新建封装,命名如下,Type选择Package symbol

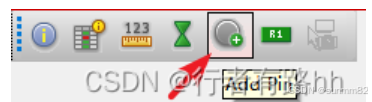

2.在菜单栏选择放置Pins,或者点击图标,如下

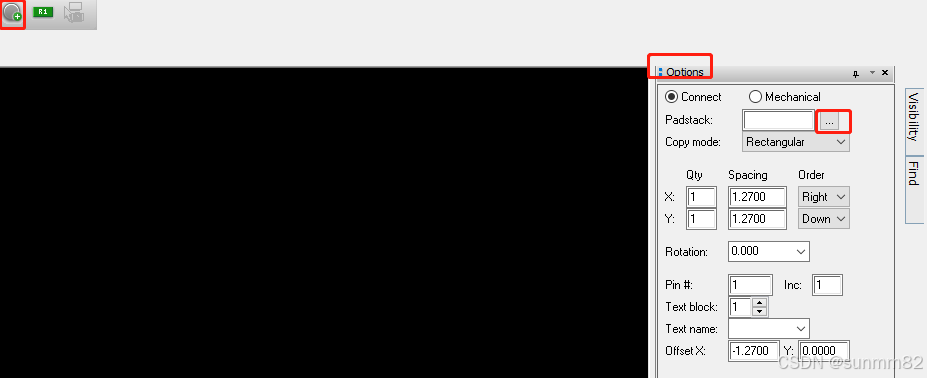

3.在右侧Options中选择刚才建立的PAD文件,如下:
4.设置显示Grid,或者点击图标,如下

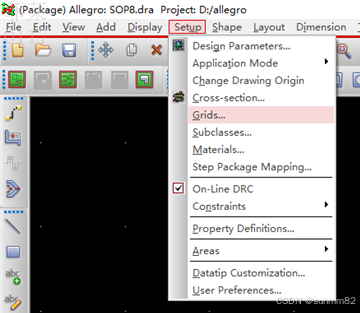

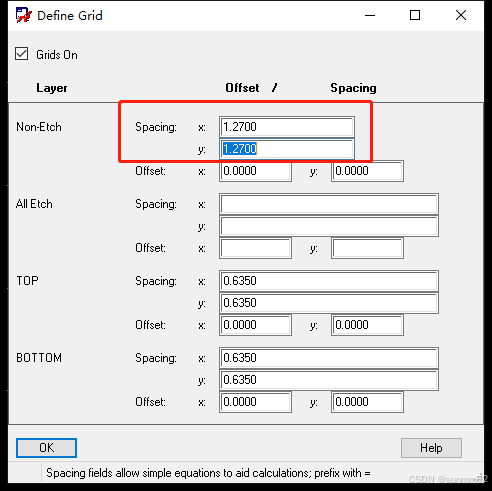

更改Grid值,菜单打开

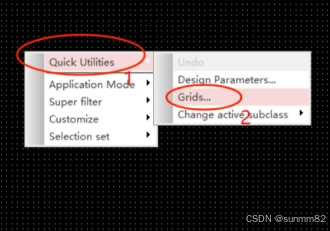

或者在任意空白处单击鼠标右键,在弹出的对话框中,选择Quick Utilities→Grids
Non-Etch 非电气层
All-Etch 所有电气层
TOP-顶层
INNER-内层(板子>2层才有)
BOTTOM-底层

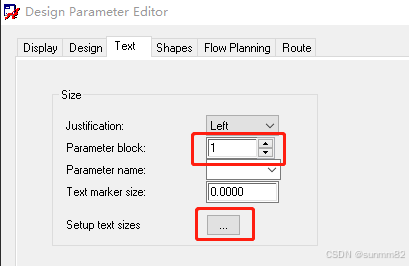

5.调整字体

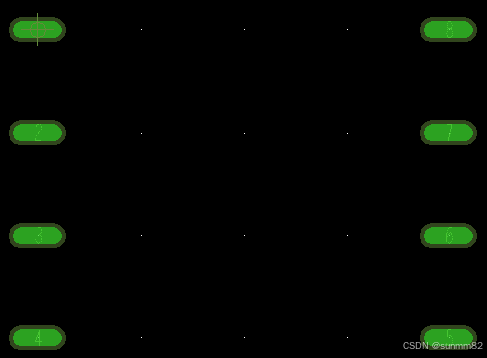

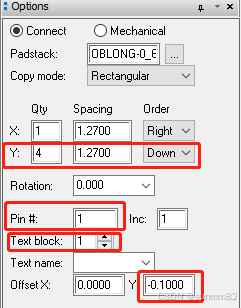

6.放置多个焊盘,如下:
PIN号码、Text block、号码在焊盘中的位置
如果是等间距的多个PIN,可设置数量、间距和方向

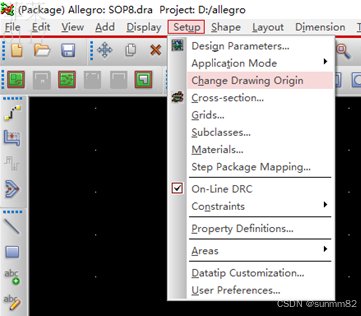

7.可将原点放置中心位置,可通过设置Grid

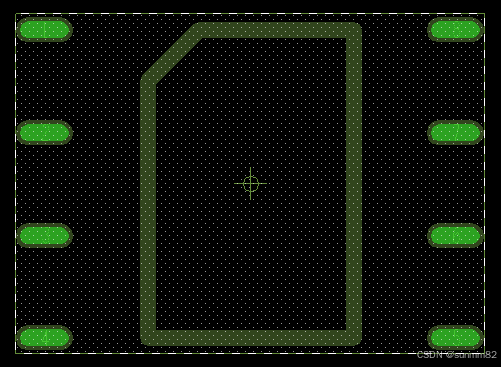

8.添加丝印边框,在Options中选择Package Geometry(几何图形),选择丝印层,线宽、线体定义好,线的导引方向也可以选择Off\45\90

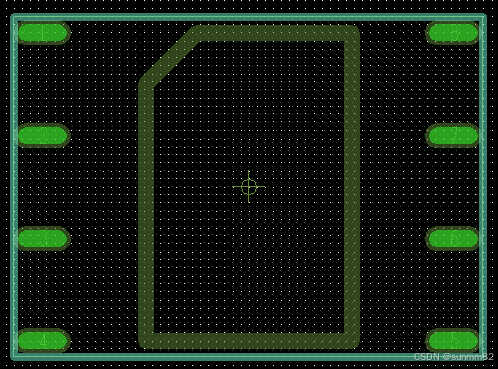

9.添加Place_Bound
10.添加Assembly_Top
11.添加REF,选择好对应的层(silkscreen和Assembly)否则无法保存
