进程在虚拟地址空间的布局

操作系统把磁盘上可执行文件加载到内存运行之前, 需要做很多工作, 其中很重要的一件事就是把可执行文件中的代码, 数据存放到内存中合适的位置, 并分配和初始化程序运行过程中必须的堆栈, 所有准备工作完成之后操作系统才会调度程序起来运行.
请添加图片描述

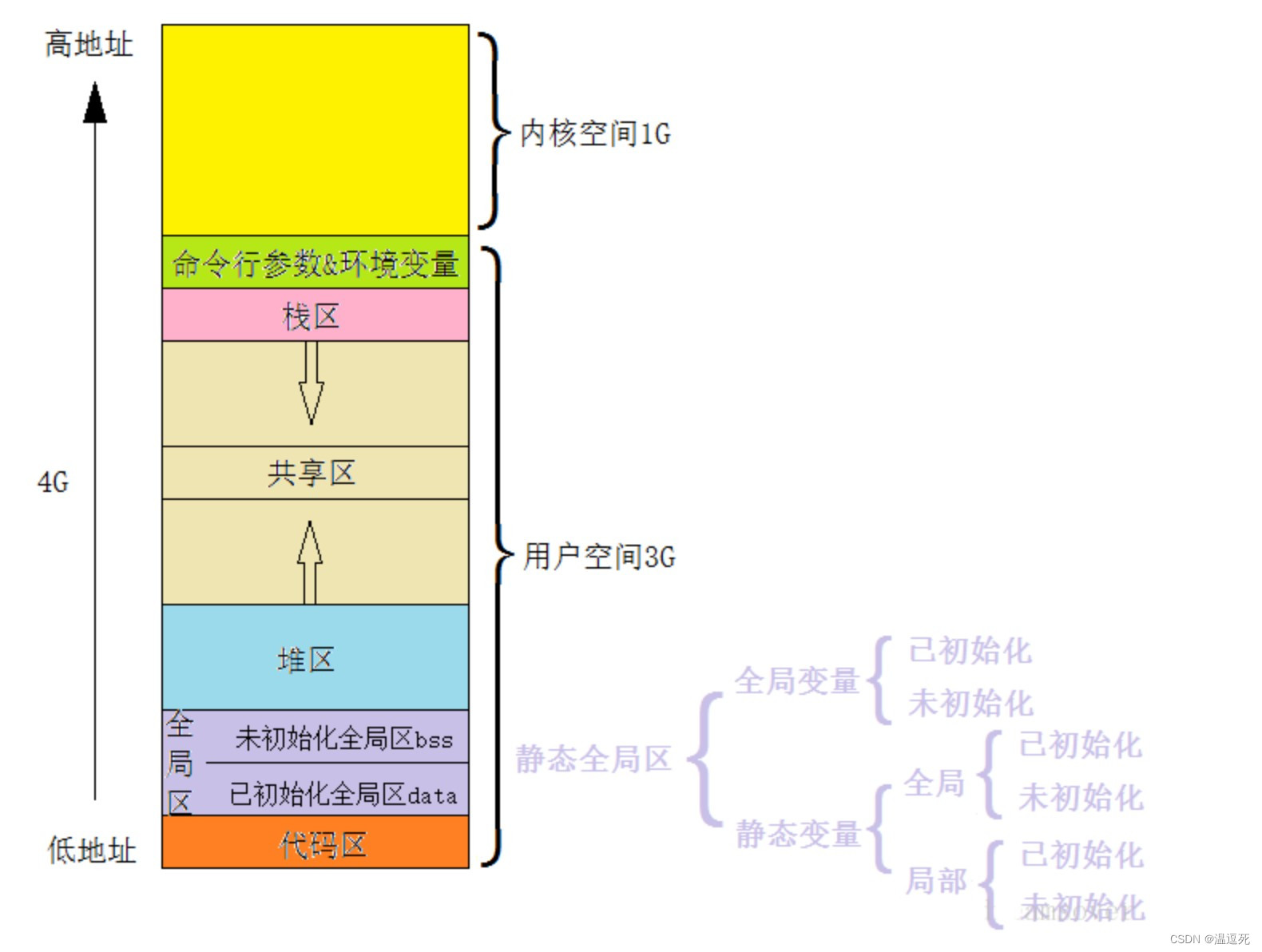

进程在内存中布局主要分为4个区域: 代码区, 数据区, heap和stack.

代码区, 包括被CPU执行的机器代码(指令)和只读数据比如字符串常亮, 程序一旦加载完成代码区大小就不会再变化了. "代码"就是编译器编译成机器代码的结果.
数据区, 包括程序的全局变量和静态变量, 与代码区一样, 程序加载完毕后数据区的大小也不会发生变化.
heap, 程序运行时动态分配的内存位于 heap 中, 这部分内存由内存分配器负责管理. 该区域的大小会随着程序的运行而变化. 当我们向 heap 请求分配内存但分配器发现 heap 当中内存不足时, 它会向操作系统内核申请向高地址方向扩展堆的大小, 而当我们释放内存把它归还给堆时, 如果内存分配器发现剩余空闲内存太对则又会向操作系统请求向低地址方向收缩堆的大小.

函数调用栈

函数调用栈简称栈, 在程序运行过程中, 不管是函数执行还是函数调用, 栈都非常关键, 它的主要作用:

保存函数的局部变量;
向被调用函数传递参数;
返回函数的返回值;
保存函数的返回地址. 返回地址是指从被调用函数返回后调用者应该继续执行的指令地址

每个函数在执行过程中都需要使用一块栈内存用来保存上述这些值, 称这块栈内存为函数的栈帧(stack frame). 当发生函数调用时, 因为调用者还没有执行完成, 其栈内存中保存的数据还有用, 所以被调用函数不能覆盖调用者的栈帧, 只能把被调用函数的栈帧"push" 到栈上, 等被调用函数执行完成后再将其栈帧从栈上 “pop” 出去. 这样, 栈大小随着函数调用层级的增加而生长, 随函数的返回而缩小.

总结栈帧：

栈帧是一块因函数运行而临时开辟的空间。
每调用一次函数便会创建一个独立栈帧。
栈帧中存放的是函数中的必要信息，如局部变量、函数传参、返回值等。
当函数运行完毕栈帧将会销毁。

常用寄存器以及相关指令

寄存器	用途
EAX	累加寄存器：用于乘除法、函数返回值
EBX	用于存放内存数据指针
ECX	计数器
EDX	用于乘除法、IO指针
ESI	源索引寄存器，存放源字符串指针
EDI	目标索引寄存器，存放目标字符串指针
ESP	存放栈顶指针
EBP	存放栈底指针

汇编指令	用途
mov	mov A,B 将数据B移动到A
push	压栈
pop	出栈
call	函数调用
add	加法
sub	减法
rep	重复
lea	加载有效地址

栈帧创建销毁过程


int sum(int a, int b)
{
	int s = a + b;

	return s;
}

int main(int argc, char* argv[])
{

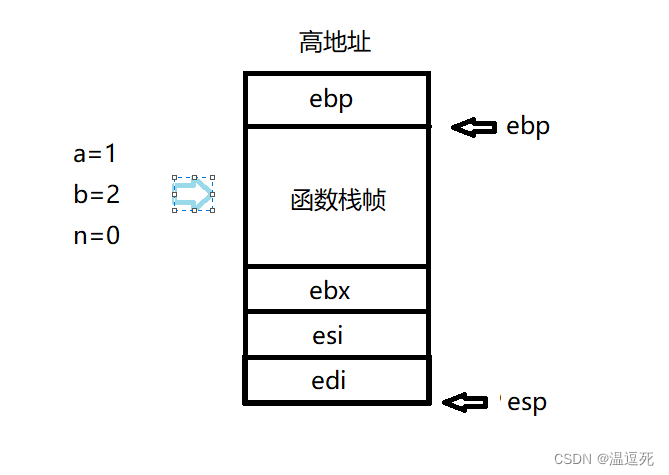

	int a = 1, b = 2;

	int n = 0;

	int n = sum(a, b);

	printf("n: %d\n", n);

	return 0;
}

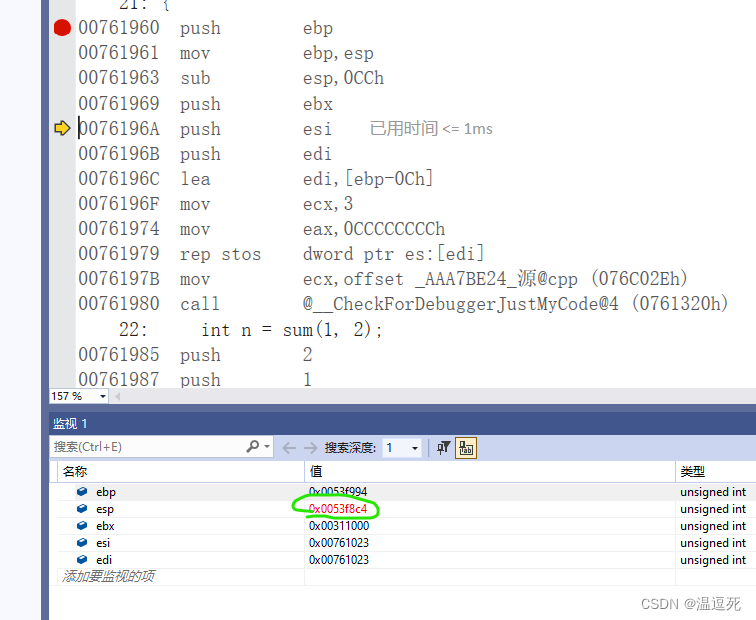

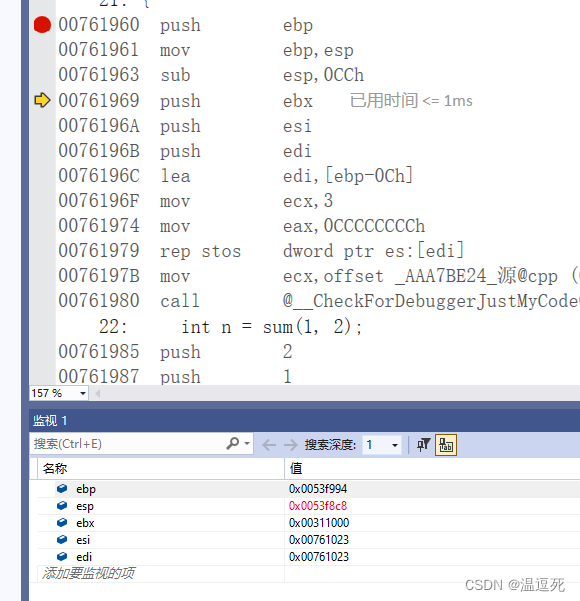

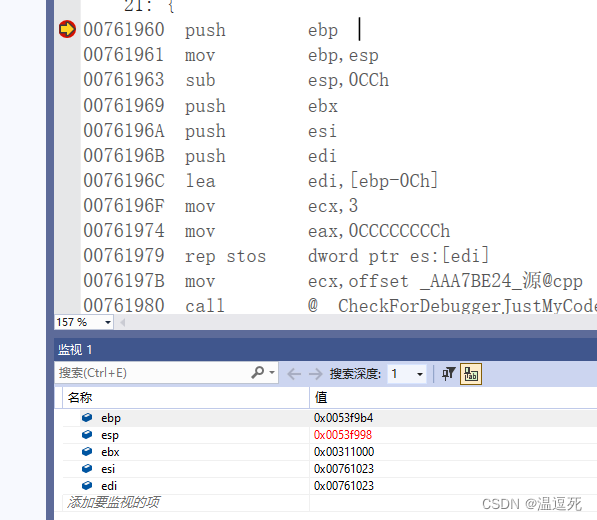

根据VS2019编译器调试，调用堆栈，不难发现sum函数在被调用时，创建了栈帧。在调试过程中将转到反汇编，便能直观的看到main函数栈帧创建的过程。首先需明确的是，函数栈帧由寄存器esp,ebp维护。

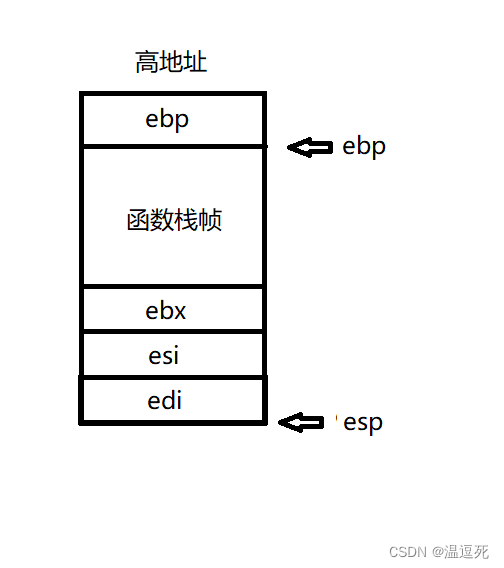

00761960  push        ebp
00761961  mov         ebp,esp
00761963  sub         esp,0CCh
00761969  push        ebx
0076196A  push        esi
0076196B  push        edi

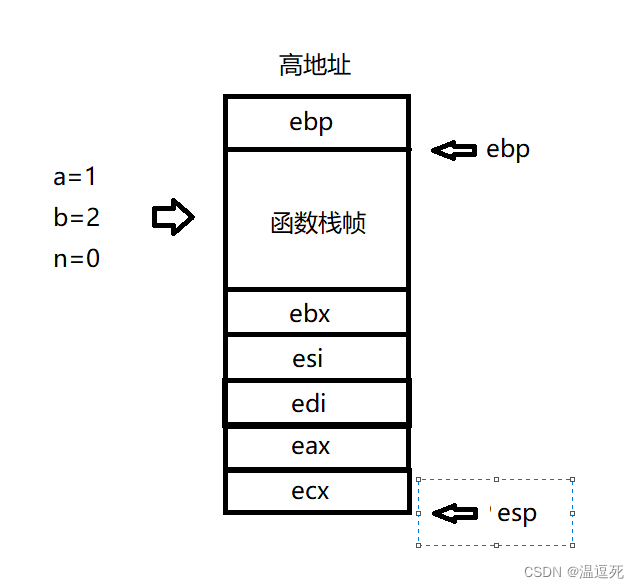

0076196C  lea         edi,[ebp-0Ch]
0076196F  mov         ecx,3
00761974  mov         eax,0CCCCCCCCh
00761979  rep stos    dword ptr es:[edi]
