uicontrol 函数基础已经看完，下面看figure函数，创建图窗窗口。
figure
创建图窗窗口
语法：
figure 以默认属性值创建一个新的图窗窗口。生成的图窗为当前图窗。
figure(name,value) 使用一个或多个名称-值 对组参数 修改图窗的属性。例如，figure(‘Color’,‘white’) 将背景色设置为白色。
f = figure( ___) 返回 Figure 对象。可使用 f 在创建图窗后查询或修改其属性。
figure(f) 将 f 指定的图窗作为当前图窗，并将其显示在其他所有图窗的上面。
figure(n) 查找 Number 属性等于 n 的图窗，并将其作为当前图窗。如果不存在具有该属性值的图窗，MATLAB将创建一个新图窗并将其 Number 属性设置为 n。
输入参数：
1，f-目标图窗
figure对象
2，n-目标图窗编号
整数标量
3，名称-值 对组参数：
‘Number’ - 数值
整数 | []
此属性为只读，图窗的编号，以整数或空数组形式返回。
‘Name’ - 名称
‘’ （默认） | 字符向量 | 字符串标量
‘Color’ - 背景色
RGB 三元组 | ‘r’ | ‘g’ | ‘b’ | …
背景色，指定为 RGB 三元组或下表中列出的颜色选项之一。如果指定 ‘none’，背景色将在屏幕上显示为黑色，但如果您打印图窗，则会将图窗窗口视为透明而打印背景。
‘Position’ - 可绘制区域的位置和大小
[left bottom width height]
可绘制区域的位置和大小，指定为 [left bottom width height] 形式的向量。此区域不包括图窗边框、标题栏、菜单栏和工具栏。
‘Units’ - 测量单位
‘pixels’ （默认） | ‘normalized’ | ‘inches’ | ‘centimeters’ | ‘points’ | ‘characters’
如果您在 Position 属性之前指定 Units，则 MATLAB 会使用您指定的单位来设置 Position。
如果您在 Position 属性之后指定 Units 属性，则 MATLAB 会使用默认的 Units 来设置 position。然后，MATLAB 将 Position 值转换为以您指定的单位表示的等价值。
详细信息
当前图窗是图形命令（如 axes 和 colormap）的目标。通常情况下，它是最后创建的或最后用鼠标点击的图窗。gcf 命令返回当前图窗。
figure属性
窗口外观
不重要
位置
Position - 可绘制区域的位置和大小
[left bottom width height]
Units - 测量单位
‘pixels’ （默认） | ‘normalized’ | ‘inches’ | ‘centimeters’ | ‘points’ | ‘characters’
InnerPosition - 可绘制区域的位置和大小
[left bottom width height]
OuterPosition - 外部边界的位置和大小
[left bottom width height]
Resize - 可调整大小
‘on’ （默认） | ‘off’
绘图
Colormap - 图窗坐标区内容的颜色图
parula （默认） | 由 RGB 三元组组成的 m×3 数组
Alphamap - Axes 内容的透明度映射
由从 0 到 1 的 64 个值组成的数组 （默认） | 由从 0 到 1 的有限 alpha 值组成的数组
NextPlot - 有关如何添加下一绘图的指令
‘add’ （默认） | ‘new’ | ‘replace’ | ‘replacechildren’
。。。这些在添加新图窗时用到，我目前还用不到这么多功能，就略过，详情查看matlab文档figure属性
回调属性
ButtonDownFcn - 按钮按下回调
‘’ （默认） | 函数句柄 | 元胞数组 | 字符向量
只要用户点击图窗中的空白区域，就会执行此回调。
CreateFcn - 组件创建函数
‘’ （默认） | 函数句柄 | 元胞数组 | 字符向量
此属性指定要在 MATLAB 创建组件时执行的回调函数。
MATLAB 将在执行 CreateFcn 回调之前初始化所有的组件属性值。如果不指定 CreateFcn 属性，则 MATLAB 执行默认的创建函数。可在您的 CreateFcn 代码中使用 gcbo 函数获取要创建的组件对象。
DeleteFcn - 组件删除函数
‘’ （默认） | 函数句柄 | 元胞数组 | 字符向量
DeleteFcn 属性指定要在 MATLAB 删除组件时（例如，当用户关闭窗口时）执行的回调函数。MATLAB 会在销毁组件对象的属性之前执行 DeleteFcn 回调。
还有键盘回调，窗口回调等，请自行查看，同样的还有回调执行控件和父级/子级概念。
标识符
标识符，要在茫茫控件海洋中找到你可就靠它了。
Name - 名称
‘’ （默认） | 字符向量 | 字符串标量
Number - 数值
整数 | []
只读，
图窗的编号，以整数或空数组形式返回。您可以使用该值表示图窗。例如，figure(2) 使 Number 属性值为 2的图窗成为当前图窗。
NumberTitle - 使用带编号的标题
‘on’ （默认） | ‘off’
IntegerHandle - 使用整数句柄
‘on’ （默认） | ‘off’
FileName - 文件名
字符向量 | 字符串标量
Type - Figure 对象的类型
‘figure’
只读
Tag - Figure 标识符
’ ’ （默认） | 字符向量
UserData - 用户数据
[] （默认） | 数组
很重要的标识符已加粗

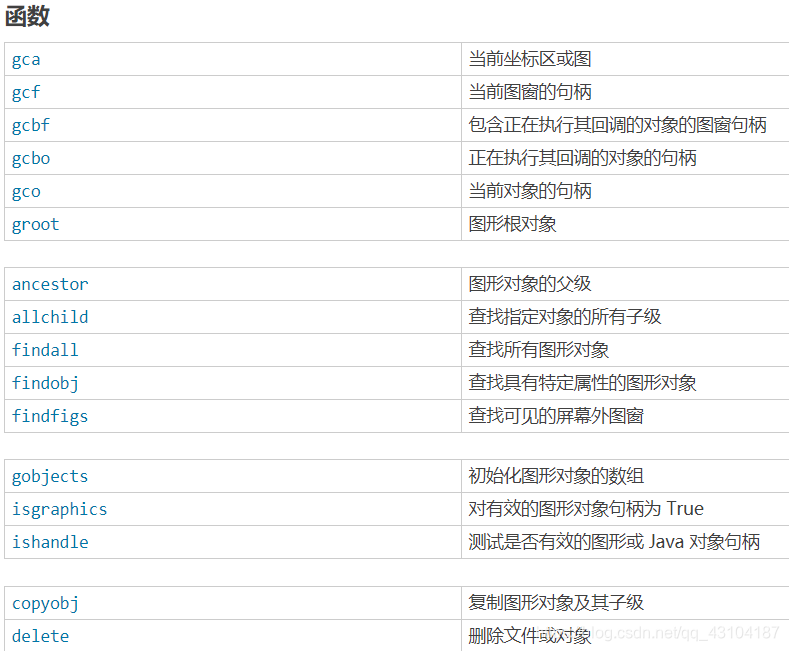

关于图形对象，matlab专门仔细介绍了图形对象的查找，复制，删除操作，如何实现呢？
这一部分是之前我说看过的matlabGUI设计手册中的句柄部分介绍的，终究还是要看的啊，借助书来看其知识结构会更加清晰，推荐MatlabGUI设计手册，系统翻阅一下那一章就好了，用到再仔细看怎么用。

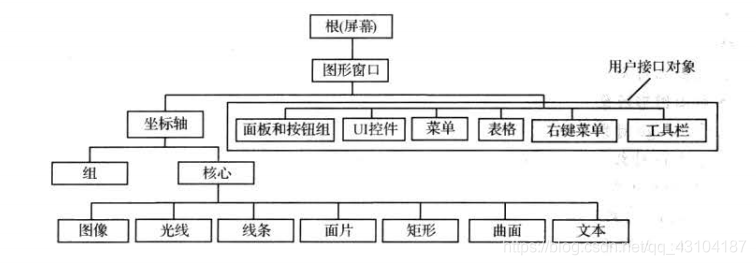

给出书上的截图喽
最开始我看的uicontrol就是UI控件吧，然后今天看了figure对象，也就是图形窗口，还有面板与按钮组，菜单，表格等没看，不过应该和uicontrol（UI控件）大同小异吧，基础属性都差不多，那也就没必要像UI控件一样一行一行看了，需要用到再仔细查阅，现在的知识已经可以做很多事了，所以当下最重要的就是图形对象的查询，复制删除操作了，不过这个先放在一边，因为此刻我有更感兴趣的事：不同图形对象也好，不同控件也罢，他们之间究竟如何传递数据呢？global固然可以，但有没有其他方法，如果我要做一个计算，调用了比如说之前的那个计算器，计算结果难道就放在string中吗？？？显然不合理，那么这样一个对象是如何让用户更方便地使用这个“子程序”（我也不确定能不能说成子程序）呢？
所以我决定仔细看一下回调间的数据是如何传递的。
matlab文档中给出了4种方法，下面一起看一看：
在 UserData 或其他对象属性中存储数据
UI 组件在其属性中包含了有用的信息。例如，可以通过查询滑块的 Value 属性来查找滑块的当前位置。此外，所有组件都有 UserData 属性，其中可存储任意 MATLAB 变量。所有回调函数只要能够访问组件，就能访问存储在 UserData 属性中的值。（抱歉收回刚才的话，还真可以放在string中）。注意一下，我采用的是编程实现GUI，所以guide中如何实现我是不会看的，要想看这部分在matlab文档中搜索在 GUIDE App 中共享 UserData。
在以编程方式创建的 App 中共享 UserData
使用圆点表示法 component.propertyname 以编程方式获取或设置属性值。
如果您的代码没有组件的直接访问权限，请使用 findobj 函数来搜索该组件。如果搜索成功，findobj 将会返回该组件作为输出。然后您就可以访问该组件的属性。

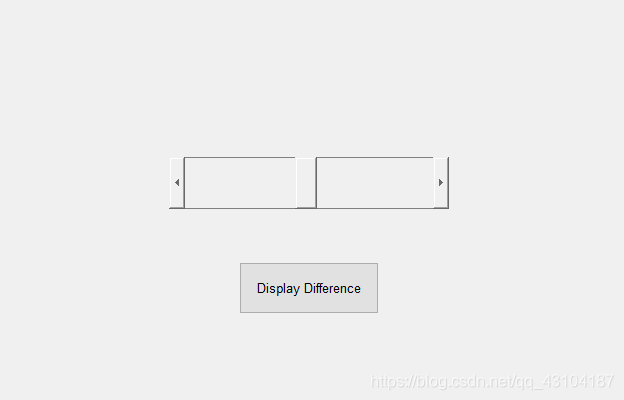

直接使用matlab给的实例：
function my_slider()
hfig = figure();
slider = uicontrol('Parent', hfig,'Style','slider',...
'Units','normalized',...
'Position',[0.3 0.5 0.4 0.1],...
'Tag','slider1',...
'UserData',struct('val',0,'diffMax',1),...
'Callback',@slider_callback);
button = uicontrol('Parent', hfig,'Style','pushbutton',...
'Units','normalized',...
'Position',[0.4 0.3 0.2 0.1],...
'String','Display Difference',...
'Callback',@button_callback);
end
function slider_callback(hObject,eventdata)
sval = hObject.Value;
diffMax = hObject.Max - sval;
data = struct('val',sval,'diffMax',diffMax);
hObject.UserData = data;
% For R2014a and earlier:
% sval = get(hObject,'Value');
% maxval = get(hObject,'Max');
% diffMax = maxval - sval;
% data = struct('val',sval,'diffMax',diffMax);
% set(hObject,'UserData',data);
end
function button_callback(hObject,eventdata)
h = findobj('Tag','slider1');
data = h.UserData;
% For R2014a and earlier:
% data = get(h,'UserData');
display([data.val data.diffMax]);
end
好像挺简单的，之前只用guide时太懒了。。。啥都不仔细看，鼓捣一个星期还是那么垃圾。。。
将数据存储为应用程序数据
要存储应用程序数据，请调用 setappdata 函数：
setappdata(obj,name,value);
第一个输入 obj 是用于存储数据的组件对象。
第二个输入 name 是描述值的友好名称。
第三个输入 value 是需要存储的值。
要检索应用程序数据，请使用 getappdata 函数：
data = getappdata(obj,name);
组件 obj 必须是包含数据的组件对象。
第二个输入 name 必须与用于存储数据的名称相匹配。
UserData 属性仅保存一个变量，而使用 setappdata 可以存储多个变量。
在以编程方式创建的 App 中共享应用程序数据
function my_slider()
hfig = figure();
setappdata(hfig,'slidervalue',0);
setappdata(hfig,'difference',1);
slider = uicontrol('Parent', hfig,'Style','slider',...
'Units','normalized',...
'Position',[0.3 0.5 0.4 0.1],...
'Tag','slider1',...
'Callback',@slider_callback);
button = uicontrol('Parent', hfig,'Style','pushbutton',...
'Units','normalized',...
'Position',[0.4 0.3 0.2 0.1],...
'String','Display Values',...
'Callback',@button_callback);
end
function slider_callback(hObject,eventdata)
diffMax = hObject.Max - hObject.Value;
setappdata(hObject.Parent,'slidervalue',hObject.Value);
setappdata(hObject.Parent,'difference',diffMax);
% For R2014a and earlier:
% maxval = get(hObject,'Max');
% currval = get(hObject,'Value');
% diffMax = maxval - currval;
% parentfig = get(hObject,'Parent');
% setappdata(parentfig,'slidervalue',currval);
% setappdata(parentfig,'difference',diffMax);
end
function button_callback(hObject,eventdata)
currentval = getappdata(hObject.Parent,'slidervalue');
diffval = getappdata(hObject.Parent,'difference');
% For R2014a and earlier:
% parentfig = get(hObject,'Parent');
% currentval = getappdata(parentfig,'slidervalue');
% diffval = getappdata(parentfig,'difference');
display([currentval diffval]);
end
同样的工作，不同的实现方式。不过userdata只能存储一个变量，而这个你爱设几个设几个喽，各有千秋吧。
创建嵌套的回调函数（编程式 App）
您可以在编程式 App 的主函数内嵌套回调函数。这样做时，嵌套的回调函数将会与主函数共享工作区。因此，嵌套的函数可以访问在主函数中定义的所有 UI 组件和变量。以下示例代码使用嵌套的函数共享关于滑块位置的数据。
function my_slider()
hfig = figure();
data = struct('val',0,'diffMax',1);
slider = uicontrol('Parent', hfig,'Style','slider',...
'Units','normalized',...
'Position',[0.3 0.5 0.4 0.1],...
'Tag','slider1',...
'Callback',@slider_callback);
button = uicontrol('Parent', hfig,'Style','pushbutton',...
'Units','normalized',...
'Position',[0.4 0.3 0.2 0.1],...
'String','Display Difference',...
'Callback',@button_callback);
function slider_callback(hObject,eventdata)
sval = hObject.Value;
diffMax = hObject.Max - sval;
% For R2014a and earlier:
% sval = get(hObject,'Value');
% maxval = get(hObject,'Max');
% diffMax = maxval - sval;
data.val = sval;
data.diffMax = diffMax;
end
function button_callback(hObject,eventdata)
display([data.val data.diffMax]);
end
end
emmm，共享工作区，之前计算器好像用这种方式也可以，而且可以设定一下简单的判断规则了。但大型程序可以这样吗？好像不行，在小模块中可以这样做，太多还是其他方法比较好。
在编程式 App 中使用 guidata
要在编程式 App 中使用 guidata，可在主函数中存储一些初始值数据。然后，可以在任意回调函数中检索和修改该数据。
function my_slider()
hfig = figure();
guidata(hfig,struct('val',0,'diffMax',1));
slider = uicontrol('Parent', hfig,'Style','slider',...
'Units','normalized',...
'Position',[0.3 0.5 0.4 0.1],...
'Tag','slider1',...
'Callback',@slider_callback);
button = uicontrol('Parent', hfig,'Style','pushbutton',...
'Units','normalized',...
'Position',[0.4 0.3 0.2 0.1],...
'String','Display Values',...
'Callback',@button_callback);
end
function slider_callback(hObject,eventdata)
data = guidata(hObject);
data.val = hObject.Value;
data.diffMax = hObject.Max - data.val;
% For R2014a and earlier:
% data.val = get(hObject,'Value');
% maxval = get(hObject,'Max');
% data.diffMax = maxval - data.val;
guidata(hObject,data);
end
function button_callback(hObject,eventdata)
data = guidata(hObject);
display([data.val data.diffMax]);
end
这里的任意？是否能在不同App间调用呢？应该是可以的，因为文档中接下来给出的实例有提到，想要了解的更清楚，看文档去吧。
