这篇博客介绍了如何配置帧中继网络，包括设置帧中继交换机，定义接口类型DCE，设置时钟率，创建路由，启用反向ARP，以及进行PVC的映射。同时提到了使用`show frame-relay route`和`show frame-relay map`命令来检查网络状态。内容适用于网络传输领域的学习者。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

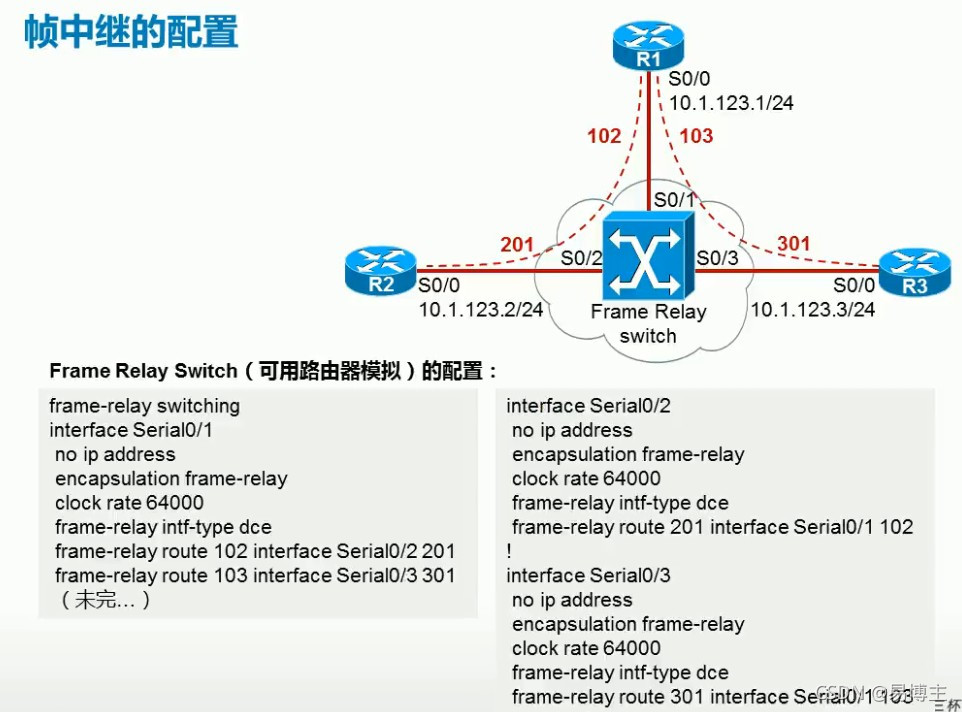

                                      3.1帧中继交换机配置

Frame(config)#frame-relay switching (路由模拟帧中继交换机)
Frame(config)#interface serial 0/0
Frame(config-if)#no ip addresss
Frame(config-if)#no shutdown
Frame(config-if)#encapsulation frame-relay (封装为帧中继)
Frame(config-if)#frame-relay intf-type dce (帧中继类型DCE)
Frame(config-if)#clock rate 64000 (设置时钟)
Frame(config-if)#frame-relay route 102(接口端DLCI) interface serial0/2(去向接口) 201(去向接口端DLCI)
Frame(config-if)#frame-relay route 103 interface serial0/3 301
在这里插入图片描述

                                  3.2帧中继路由端配置

Router(config)#int s0/0
Router(config-if)#ip add ip netmask
Router(config-if)#no sh
Router(config-if)#frame-relay inverse-arp (自动汇总DLCI及端口IP)
