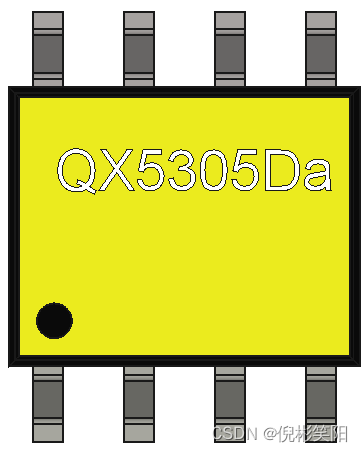

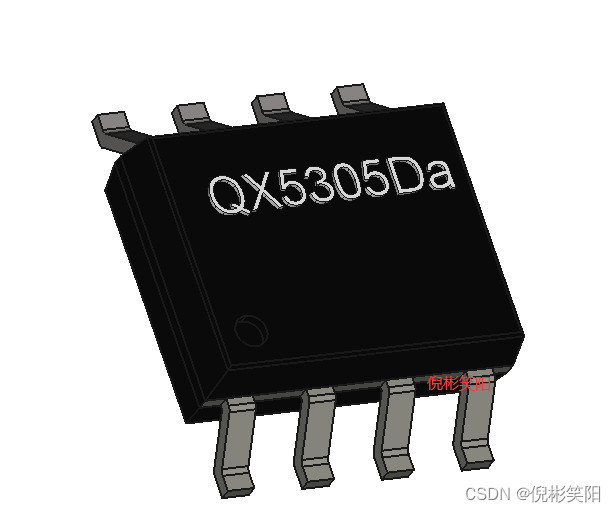

QX5305Da低电压启动（2.5V）版本升压恒流芯片【双宜科技】



QX5305Da与QX5305具体区别：

                QX5305Da是QX5305细分出来的低压启动版本，启动电压最低能到2.5V，比较适用于一些3.2V动力锂电池升压的太阳能应用，最高可以升压至100V，QX5305最 低启动电压是3.2V左右。

---

QX5305Da特点：

•  宽输入电压范围：3.6V~100V
•  高效率：可高达 95%
•  最高工作频率：350KHz
•  CS 限流保护电压：250mV
•  FB 电流采样电压：250mV
•  芯片供电欠压保护：2.5V
•  关断时间可调
•  外置频率补偿脚



QX5305Da应用领域：

•  LED 灯杯
•  电池供电的 LED 灯串
•  平板显示 LED 背光
•  恒流充电器控制
•  大功率 LED 照明

---

​​​​​​​

QX5305基本概述：

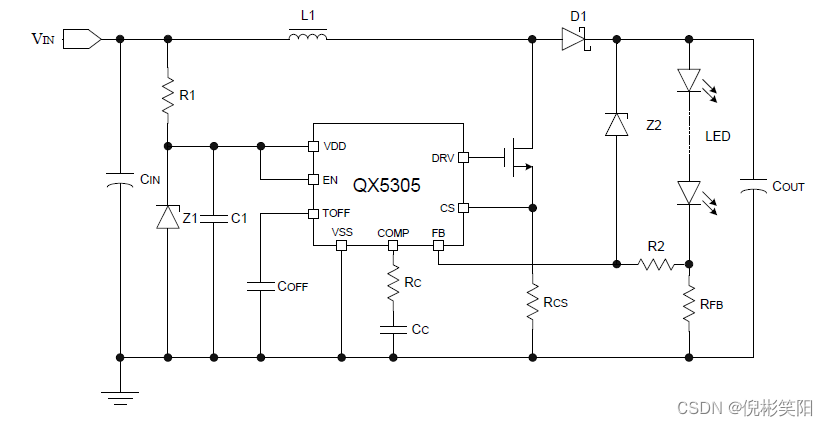

        QX5305 是一款高效率、高精度的升压型大功率 LED 灯恒流驱动控制芯片。
        QX5305 内置高精度误差放大器，固定关断时间控制电路，恒流驱动电路等，特别适合大功率、多个高亮度 LED 灯的串恒流驱动。
        QX5305 采用固定关断时间的控制方式，其工作频率最高可达 350KHz，可使外部电感和滤波电容体积减小，效率提高，节省 PCB 面积。关断时间可通过外部电容进行调节，工作频率可根据用户要求而改变。
        QX5305 通过调节外置的电流采样电阻，能控制高亮度 LED 灯的驱动电流，使LED 灯亮度达到预期恒定亮度。在 EN 端加 PWM 信号，还可以进行 LED 灯调光。

---

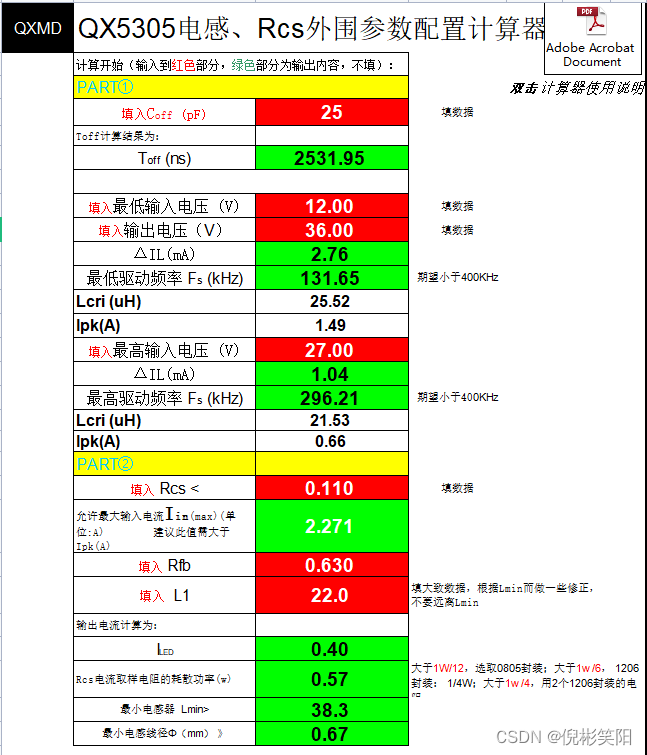

QX5305Da和QX5305计算表格可以套用这个：
