OC5121（支持线性调光）开关降压型 LED 大功率恒流控制器

本文链接：https://blog.youkuaiyun.com/qq_42893162/article/details/126803619

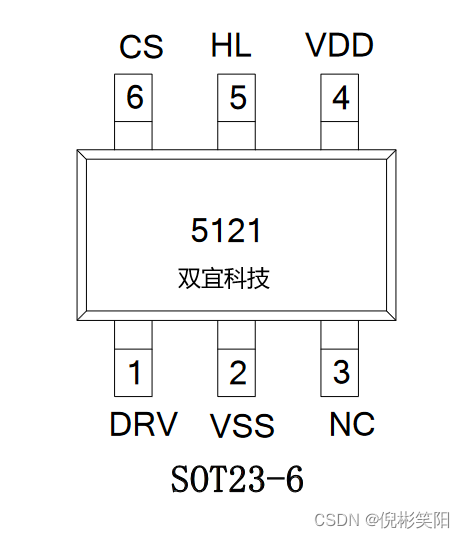

OC5121封装脚位示意图

OC5121特点

◆宽输入电压范围：8V~150V
◆高效率：可高达 93%
◆支持线性调光
◆支持高低亮模式
◆工作频率：140KHz
◆CS 电压：200mV
◆芯片供电欠压保护：4.1V
◆智能过温保护
◆内置 VDD 稳压管

OC5121 概述

OC5121是一款高效率、高精度的降压型大功率LED恒流驱动控制芯片。
OC5121采用固定频率的平均电流控制方式，具有优异的负载调整率和线性调整率。
OC5121通过调节外置的电流采样电阻，能控制高亮度LED灯的驱动电流，使LED灯亮度达到预期恒定亮度。
OC5121支持线性调光，可通过CS端进行调光。
OC5121集成电高低亮功能，可通过HL脚选择高亮或低亮工作模式。
OC5121内部集成了VDD稳压管以及过温保护电路，减少外围元件并提高系统可靠性。
OC5121采用SOT23-6封装。

OC5121应用领域

◆LED 汽车大灯
◆自行车、电动车、摩托车灯
◆强光手电
◆LED 射灯
◆大功率 LED 照明
◆LED 背光

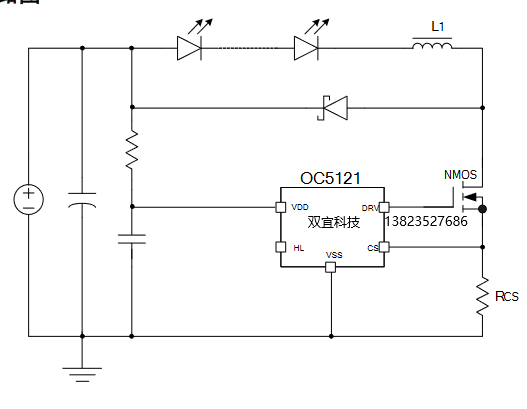

OC5121典型电路图

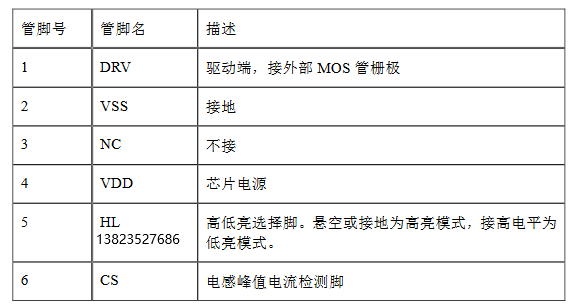

OC5121管脚描述

应用指南

OC5121工作原理
OC5121 采用固定频率的平均电流检测控制方式。芯片内部设定的典型开关频率为
140KHz。电路工作在开关管导通和关断两种状态。参见图 1 所示的典型应用电路图，当MOS开关管处于导通状态时，输入电压VIN通过LED灯、电感L1、MOS开关管、电流检测电阻RCS对电感充电，流过电感的电流随充电时间逐渐增大，
芯片在MOS管导通阶段采样CS脚电压并在MOS关断时保持此电压。当电流检测电阻RCS上的峰值电压降达到芯片内部误差放大器所设定的电压后控制电路使得DRV输出端变为低电平并关断MOS开关管。当MOS开关管处于关断状态时，电感通过由LED灯、续流二极管以及电感自身组成的环路对电感储能放电。在一个开关周期结束后，芯片内部OSC的时钟信号使得MOS管重新转入导通状态，并重复以上导通与关断过程。
OC5121 内部集成了高低亮功能，可通过HL脚设置选择高亮或低亮工作。

输出电流设置LED输出电流由电流采样RCS设定
