本文档介绍了如何在QPainter基础上添加撤销和橡皮擦功能。通过使用QPainterPath和QStack来存储绘图路径，实现了撤销操作。同时详细解析了重绘函数、绘制判断及橡皮擦的实现细节，帮助读者理解如何在图形界面程序中实现这些高级功能。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

上一篇：QPainter实现简单的绘图程序（绘图工具）

前言

gitee工程地址： PaintTool_03

学习了简单的绘图工具后，程序略显基础与简单。接下来就开始改善上一篇文章的程序，增添撤回和橡皮擦功能。
为了偷懒，我直接上传工程，然后解释一些程序的关键点，因为程序稍大了后即使一步一步分析思路，还不如自己找关键程序段分析来的快。

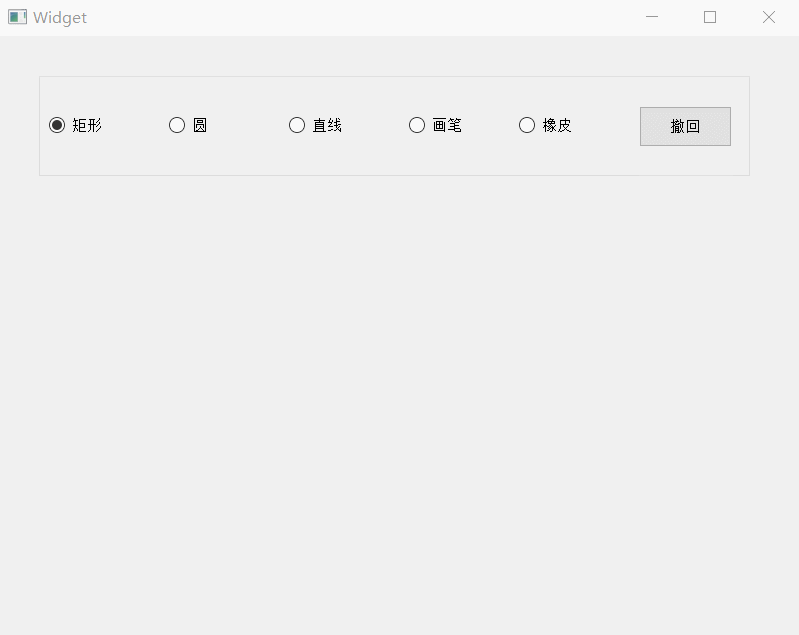

在这里插入图片描述

撤回功能的理解

上篇的程序可以看到，画基本图形与画笔都可以用path来存储，那么我们只需要引入QStack<QPainterPath>栈来存储每一次的绘图，这样便可以通过出栈的方式来撤销一步绘图

//变量声明
QPainterPath path;          //临时绘画路径
QStack<QPainterPath> paths; //绘画路径栈

拆分的理解

普通图的撤销（圆形、矩形、直线）。
画笔工具的撤销。
橡皮擦工具。

一、重绘函数的写法

/*
*image相当于所有绘图的储存容器，而path是当前正在绘制的图形
*可以理解为：对于基本图形，是在松开鼠标后才将最终的path存到image中
*对于画笔和擦皮来说，是直接画在image里，因为鼠标路径就是最终绘图路径，不需要path来缓存（希望这里能仔细理解）
*/
if(event->type()==QEvent::Paint){
   painter.begin(this);
    painter.drawImage(0,0,image);	//绘制画好的图片

    if(!path.isEmpty()){	//path代表当前正在画的路径，不为空说明正在画图，那么先把这个路径绘制出来。
        if(num==5)//如果是橡皮，则设置painter为擦除模式，将绘画处擦出成完全透明的区域
            painter.setCompositionMode(QPainter::CompositionMode_Clear);
        else	//否则，即不是橡皮工具，则设置基础的画笔样式
            Widget::setPenStyle();
        painter.drawPath(path);
    }
    painter.end();
}

二、绘制判断

if(event->type()==QEvent::MouseButtonPress){
   first = last = e->pos();
    if(num==4){
        path = QPainterPath(first);
        paths.push(path);
    }
    this->update();
}
......
......
//下面判断存在于鼠标移动事件中
//1矩形 2圆形 3直线 4画笔 5橡皮
switch (num) {
case 1:
    path.clear();//每次移动都重新绘制路径
    //normalized()方法可以重新整理矩形，让矩形的左上与右下两个点处于正确的相对位置
    path.addRect(QRect(first,last).normalized());
    break;
case 2:
    path.clear();
    path.addEllipse(QRect(first,last).normalized());
    break;
case 3:
    path.clear();
    path = QPainterPath(first);	//设置绘画路径的落笔点，默认为0,0
    path.lineTo(last);	//当前笔所在点画到last点处，那么现在笔就会在last点的位置，这也是为什么上面要将落笔点设置为first
    break;
case 4:		//画笔工具
    path.lineTo(last);
    pointsNum++;	//计数当前点的个数
    if(pointsNum>255){	//超过255
        Widget::drawPathtoImage();	//那么视作path存满了，直接画在image里(存多了会出现第一篇的情况，花圈出现卡顿呈多边形的现象)
        paths.last().addPath(path); //这里看鼠标按下事件里面的特判，如果是画笔工具，那么提前添加了一个空路径，
        						    //只要这次绘画没断笔，是一条线，则加入到属于当前路径的变量中，这样撤回时便不是只撤回255个点的路径，而是一整条线
        path.clear();			    //清空临时绘图路径
        path = QPainterPath(last); //并将笔落在最后一次落笔的位置，这样才可以将线连起来
        pointsNum=1;			   //重新设置path路径中点的个数
    }
    break;
case 5:	//橡皮擦
    painter.setCompositionMode(QPainter::CompositionMode_Clear);//设置成清除模式
    painter.setBrush(QColor(0,0,0,0));	//设置成画刷填充
    painter.drawEllipse(last,10,10);	//直接擦除image中以落笔处为中心，半径为10的圆
    break;
}
......
......

三、橡皮擦

......
......
switch (num) {
......
......
case 5:		//橡皮擦
    painter.setCompositionMode(QPainter::CompositionMode_Clear);//设置成清除模式
    painter.setBrush(QColor(0,0,0,0));	//设置成画刷填充
    painter.drawEllipse(last,10,10);	//直接擦除image中以落笔处为中心，半径为10的圆
    break;
}
......
......
