串口收发数据实验

该博客详细介绍了基于CC2530的串口通信实验,包括串口发送数据以打印字符串和实现跑马灯效果,以及通过串口接收数据并利用GPIO读取按键值控制LED。实验涉及硬件接口原理、软件设计和具体操作步骤,使用了IAR Embedded Workbench for MCS-51和串口调试工具。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

实验环境

     1.硬件:通用节点、USB仿真器、USB电缆、PC机;

     2.软件:IAR Embedded Workbench for MCS-51、串口调试工具;

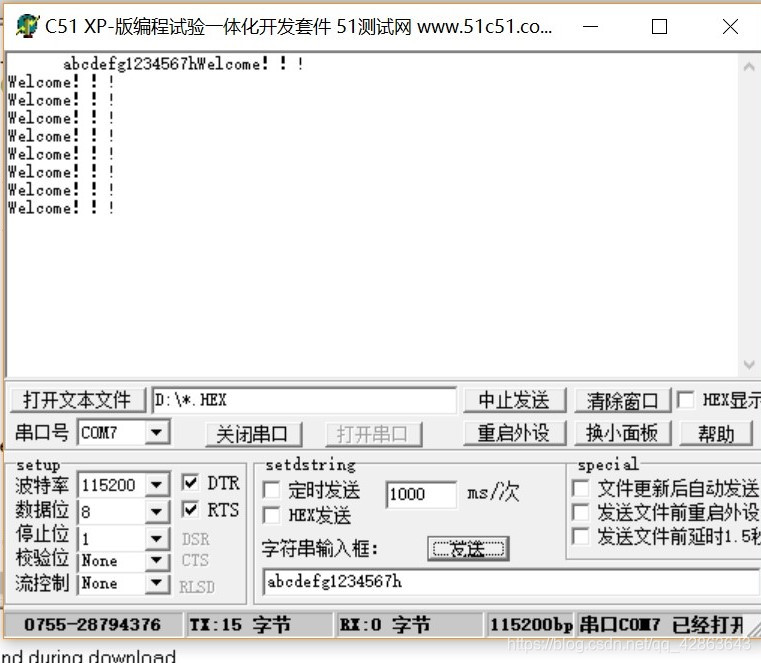

(一)串口发送数据---打印字符串



一.实验目的

     1.熟悉通用结点

     2.接收节点发送的字符串数据并打印



二.实验内容

     1.调试串口驱动;

  • 串口驱动调试

    2.使用IAR 开发环境设计程序,利用CC2530 的串口0 进行数据收发通讯;

三.实验原理

     1.硬件接口原理

  • 在CC2530中,我们总共有2个可用的串行接口,这些串行接口可被配置为标准串口或者SPI接口。这个例程中我们只使用USART0(通用同步异步发生接收器),并且工作在UART标准串口模式下。由于每种设置都有2套可用的IO映射,这里根据我们的硬件设置,我们应该使用其默认设置,UART0的TX和RX对应于P0_3和P0_2。

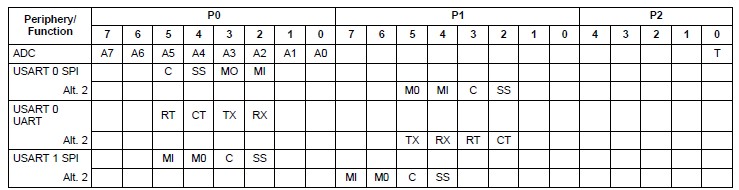

  • 外设复用io
  • 首先我们需要了解CC2530 的IO口相关寄存器:关于CC2530 处理器的P0 IO口相关的寄存器,其中P0 寄存器为IO数据寄存器,P0SEL为外设功能选择寄存器,P0DIR 为IO 输入输出选择寄存器,例程中我们需要对这3个寄存器进行IO配置相关设置,其他相关寄存器使用默认配置。

  • 其次,我们要对芯片的时钟操作有所了解,因为程序的启动部分,需要先对芯片时钟进行配置。

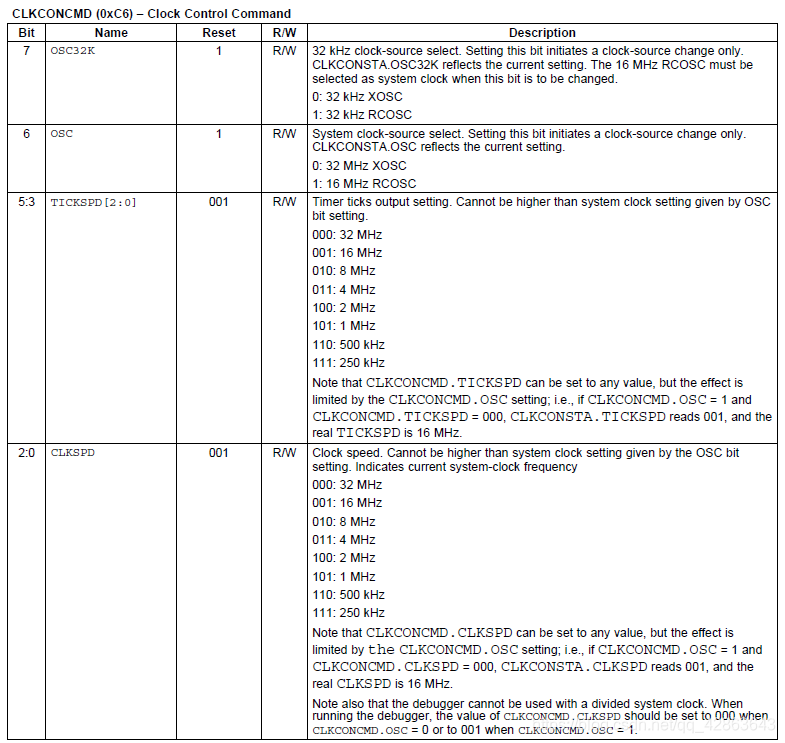

CLKCONCMD 寄存器
          CLKCONCMD(时钟控制) 寄存器-----------用于控制系统时钟源
  • U0GCR 寄存器:

U0GCR 寄存器

2.软件设计

#include <string.h>

#define uint unsigned int
#define uchar unsigned char

//定义控制灯的端口
#define led1 P1_0
#define led2 P1_1

void InitIO(void);                          //IO初始化
void InitUart(void);                        //串口初始化
void SendString(char*string,uint legth);    //发送字符串

uchar temp;               // 存放接受的数据

char wch[] = "Welcome!!!\n";
/*****************************************************************************
  功能描述: 延时
  Count:
