JLink引脚使用说明

最新推荐文章于 2025-03-05 16:52:55 发布
最新推荐文章于 2025-03-05 16:52:55 发布
阅读量1.7k 收藏 5
点赞数 4
文章标签： 经验分享
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/qq_42851449/article/details/143018286
版权

1 引脚示意图

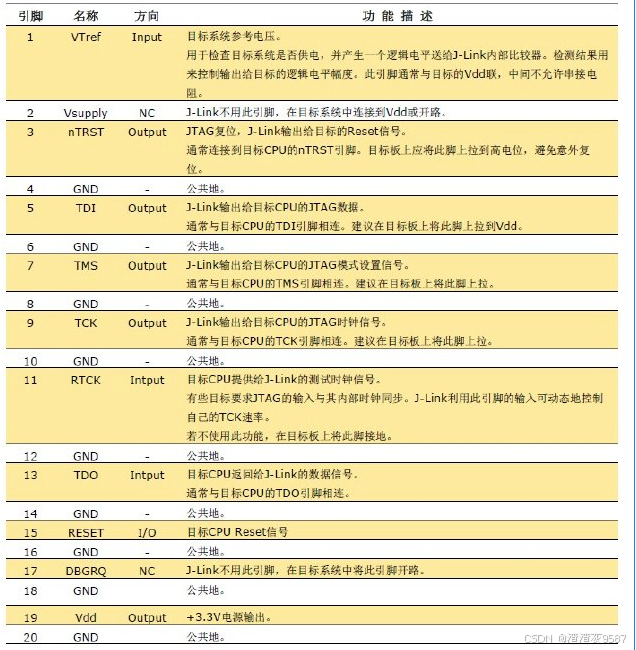

在这里插入图片描述

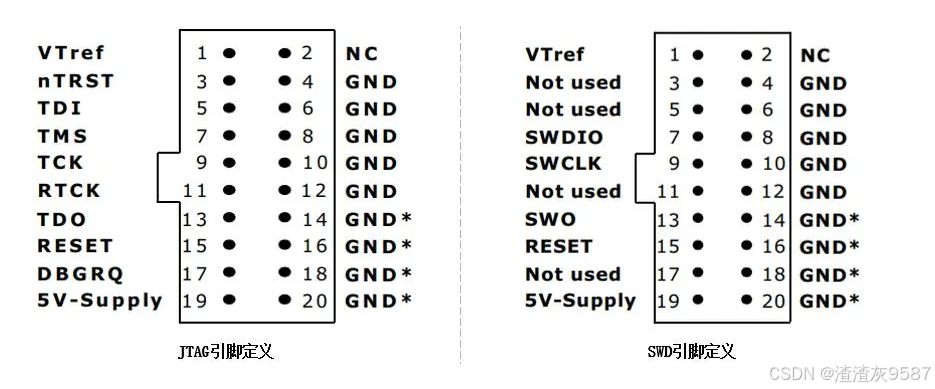

在这里插入图片描述

2 打开5V供电输出方法

方法一：
打开JLink命令行终端工具:

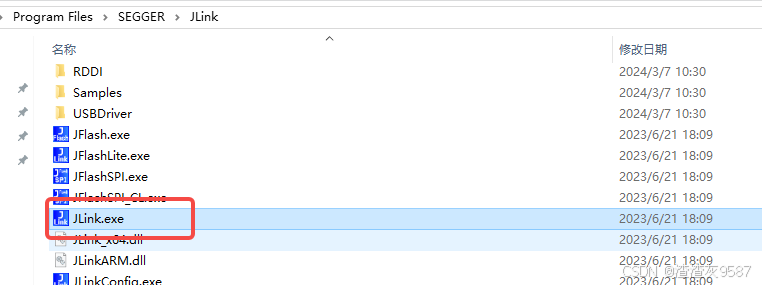

在这里插入图片描述

输入 power on 命令。

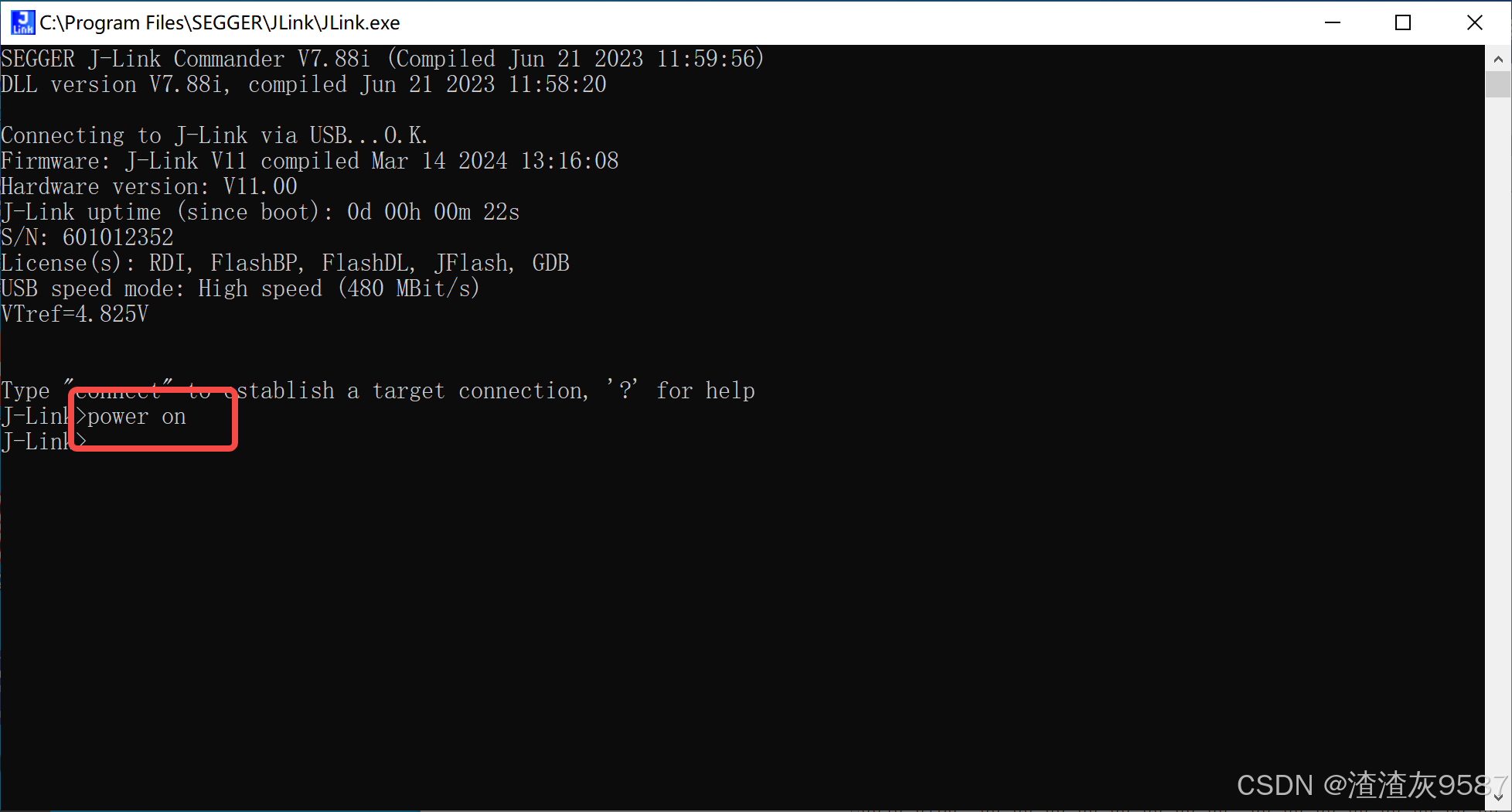

在这里插入图片描述
这样 pin 19 就会有电压输出。

其他命令：
power on 临时开启5V供电，断电回复默认状态
power off 临时关闭5V供电，断电回复默认状态
power on perm 设置默认开启5V供电
power off perm 设置默认关闭5V供电
