Spark学习(五)Spark Shuffle及内存分配

一、什么是Spark Shuffle？

1、Shuffle中文意思就是“洗牌”，在Spark中Shuffle的目的是为了保证每一个key所对应的value都会汇聚到同一个节点上去处理和聚合。
2、在Spark中，什么情况下会发生shuffle？
reduceByKey、groupByKey、sortByKey、countByKey、join等操作。
3、Spark中的Shuffle包括两种：

1. HashShuffle
2. SortShuffle

二、HashShuffle运行原理

SortShuffle的运行机制也分成两种：

1. 普通运行机制
2. 合并机制

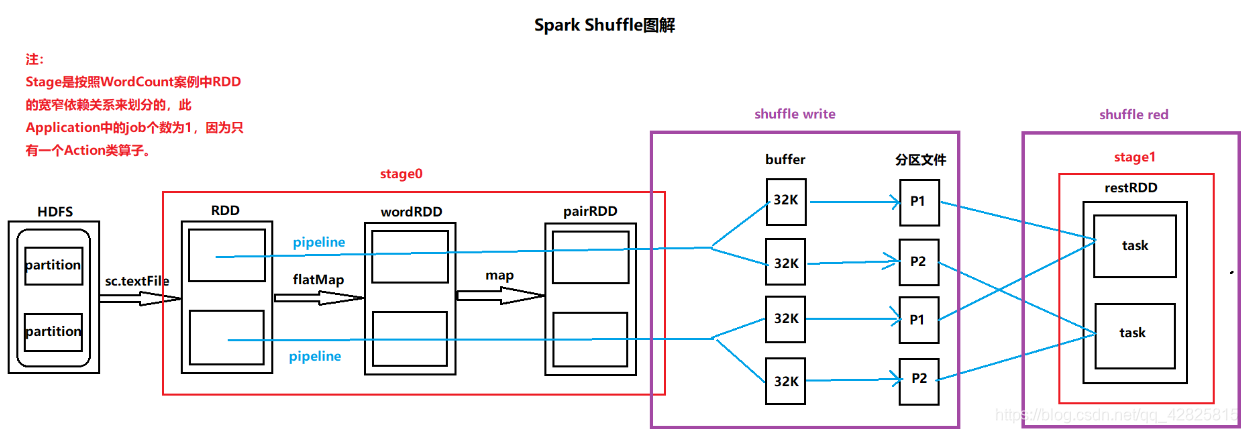

普通运行机制：

Shuffle Write阶段：

由于Stage后面紧跟了另一个Stage，所以数据落地会发生在Shuffle Write阶段。为了将分区中数据相同的key写入一个分区文件中，需要将task计算结果的key的hashcode值与Reduce task个数取模，从而确定将结果写入哪个分区文件中，这样即可保证相同的key在一个分区文件中。为了加快向磁盘写文件的速度，需要事先设置一个buffer作为缓存，每个buffer的大小是32K。

Shuffle Red阶段：

Reduce task从上个Stage的task节点中拉取属于自己的分区文件，这样即可保证每一个Key所对应的Value都会在同一个节点上。拉取的过程属于现拉现用。

合并机制：
倘若Executor只有一个core，所以每次只能有一个task执行，当第一个task执行完成后，第二个task会复用第一个task所创建的buffer和磁盘文件，从而减少磁盘文件的个数。

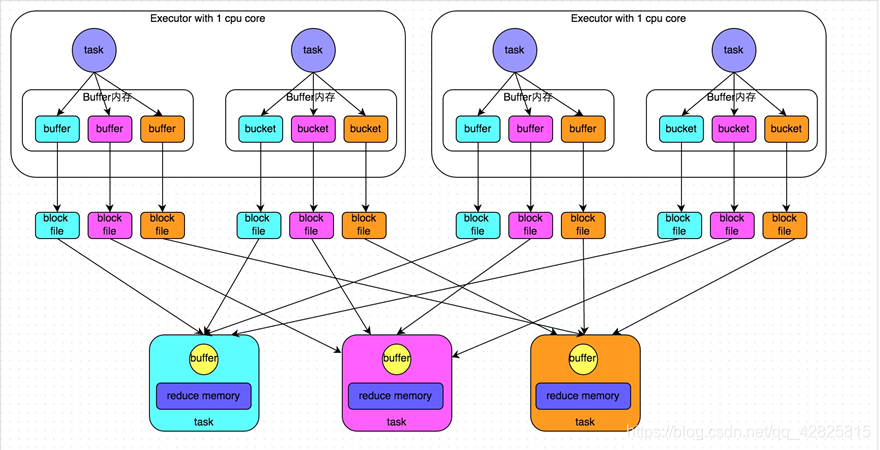

合并前：

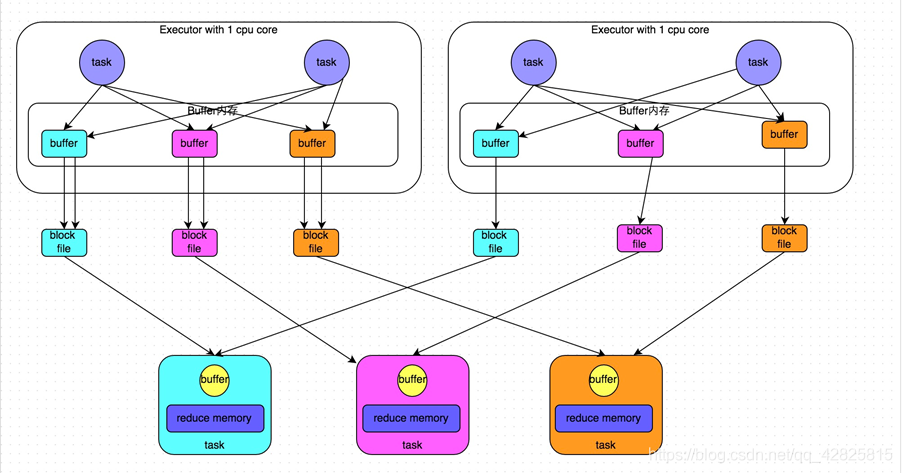

合并后：

三、SortShuffle运行原理

SortShuffle的运行机制也分成两种：

1. 普通运行机制
2. bypass运行机制

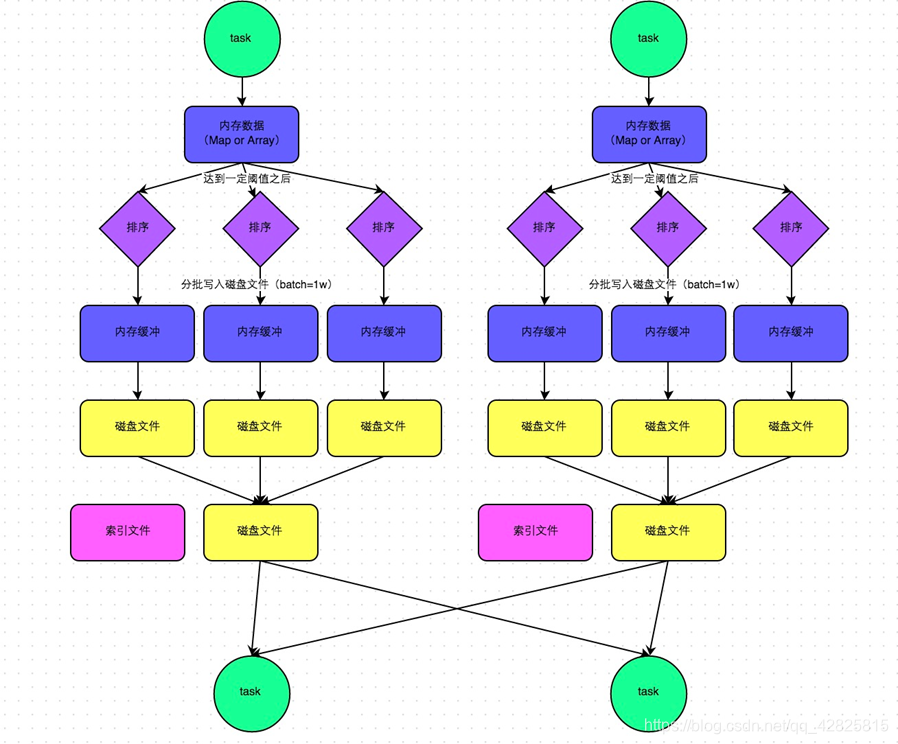

普通运行机制：

由于Spark只是一个计算框架，没有办法严格控制Executor内存，只能采取监控的方式去监控内存的情况，内存数据初始值的大小大约默认为5M，当超出5M的时候，例如5.02M，监控内存数据的对象就会再去申请5.02*2-5=5.04M内存，如果申请到内存就不必进行溢写，否则再进行溢写。

Shuffle Write阶段：
溢写到磁盘的过程与MapReduce的ShuffleWrite阶段一样。
区别：

1. 内存数据初始值是5M大小，它可以申请扩大，而MapReduce中的Buffer是固定的100M。
2. 溢写除了生成磁盘文件，还有索引文件，索引文件是对磁盘文件的描述，还有记录每个分区的起始位置以及终止位置。

Shuffle Red阶段：
Reduce Task首先会解读索引文件，然后拉取相应分区的数据，然后再处理。

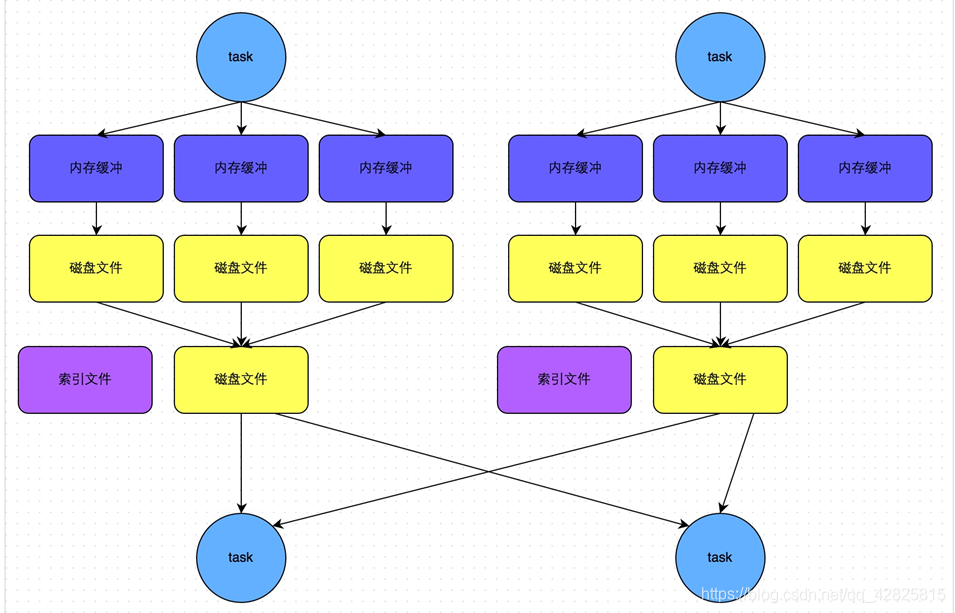

bypass运行机制：

bypass运行机制与普通运行机制相比，缺少了忘内存数据存放、排序。除此之外，其余流程一样。
bypass运行机制的触发条件：
shuffle reduce task数量小于spark.shuffle.sort.bypassMergeThreshold参数的值。

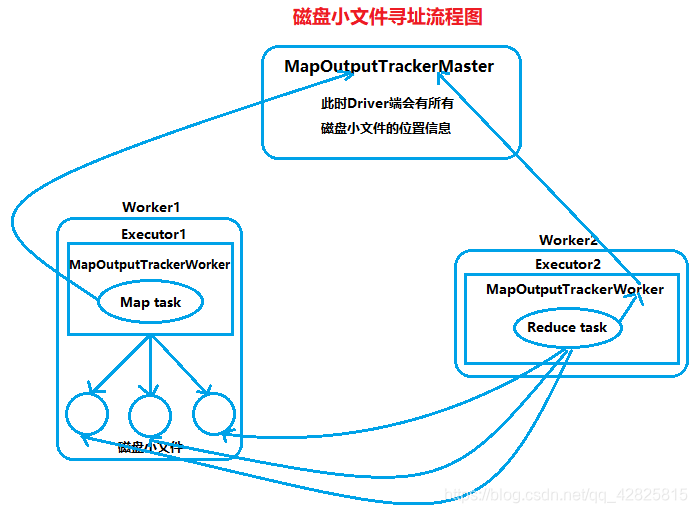

四、Shuffle过程中，磁盘小文件寻址问题

1、Map task执行完毕后，将自己的执行结果信息(比如：磁盘小文件的位置、最终执行状态信息)封装到mapstatus中，然后调用本进程中的MapOutputTrackerWorker，将mapstatus对象发送给Driver中的MapOutputTrackerWorker。
2、Reduce task会调用自己进程中的MapOutputTrackerWorker对象去向MapOutputTrackerWorker获取磁盘小文件的位置信息，然后将位置信息给BlockManagerSlave去拉取磁盘小文件。(默认会启动5个子线程去拉取数据，但5个子线程总共拉取的数据量不能超过64M)。拉来的数据会存在shuffle聚合内存中(20%x80%)，以供Reduce task计算。
注：
Reduce task中的计算模式也是pipeline管道计算模式。

五、Shuffle可能面临的问题

由HashShuffle的流程图可知：磁盘小文件(分区文件)的个数=m(map task num)*r(reduce task num)
当磁盘小文件过多时，带来的问题有：

1. write阶段会创建大量写文件的对象
2. read阶段拉取数据需要进行多次网络传输
3. read阶段会创建大量读文件的对象
4. 读写对象过多造成JVM内存不足，从而导致内存溢出

六、Executor的内存管理

Excutor内存管理方式有两种：

1. 静态的内存管理
2. 统一的内存管理

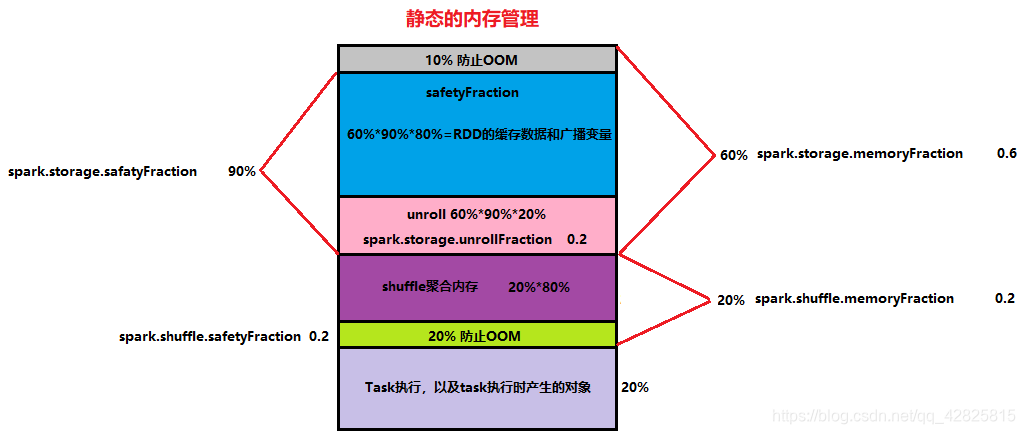

静态的内存管理：

unroll：用来进行反序列化。
两块防止OOM的内存，可以供JVM使用

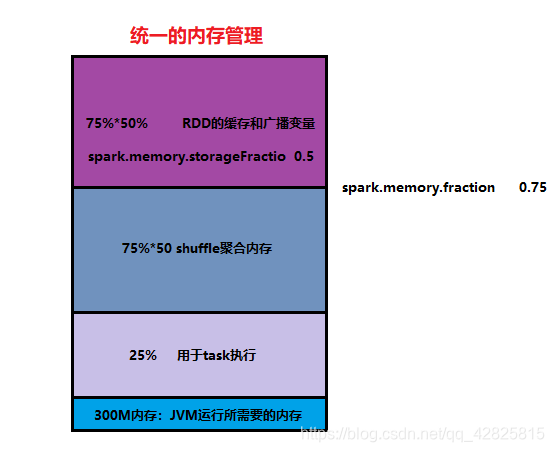

统一的内存管理：

统一内存管理中，75%中的两块内存可以互相借用，但是有最大限度。

七、Shuffle调优

spark.shuffle.file.buffer
默认值：32k
参数说明：该参数用于设置shuffle write task的BufferedOutputStream的buffer缓冲大小。将数据写到磁盘文件之前，会先写入buffer缓冲中，待缓冲写满之后，才会溢写到磁盘。
调优建议：如果作业可用的内存资源较为充足的话，可以适当增加这个参数的大小（比如64k），从而减少shuffle write过程中溢写磁盘文件的次数，也就可以减少磁盘IO次数，进而提升性能。在实践中发现，合理调节该参数，性能会有1%~5%的提升。

spark.reducer.maxSizeInFlight
默认值：48M
参数说明：该参数用于设置shuffle read task的buffer缓冲大小，而这个buffer缓冲决定了每次能够拉取多少数据。
调优建议：如果作业可用的内存资源较为充足的话，可以适当增加这个参数的大小（比如96m），从而减少拉取数据的次数，也就可以减少网络传输的次数，进而提升性能。在实践中发现，合理调节该参数，性能会有1%~5%的提升。

spark.shuffle.io.maxRetries
默认值：3
参数说明：shuffle read task从shuffle write task所在节点拉取属于自己的数据时，如果因为网络异常导致拉取失败，是会自动进行重试的。该参数就代表了可以重试的最大次数。如果在指定次数之内拉取还是没有成功，就可能会导致作业执行失败。
调优建议：对于那些包含了特别耗时的shuffle操作的作业，建议增加重试最大次数（比如60次），以避免由于JVM的full gc或者网络不稳定等因素导致的数据拉取失败。在实践中发现，对于针对超大数据量（数十亿~上百亿）的shuffle过程，调节该参数可以大幅度提升稳定性。
shuffle file not find taskScheduler不负责重试task，由DAGScheduler负责重试stage

spark.shuffle.io.retryWait
默认值：5s
参数说明：具体解释同上，该参数代表了每次重试拉取数据的等待间隔，默认是5s。
调优建议：建议加大间隔时长（比如60s），以增加shuffle操作的稳定性。

spark.shuffle.memoryFraction
默认值：0.2
参数说明：该参数代表了Executor内存中，分配给shuffle read task进行聚合操作的内存比例，默认是20%。
调优建议：在资源参数调优中讲解过这个参数。如果内存充足，而且很少使用持久化操作，建议调高这个比例，给shuffle read的聚合操作更多内存，以避免由于内存不足导致聚合过程中频繁读写磁盘。在实践中发现，合理调节该参数可以将性能提升10%左右。

spark.shuffle.manager
默认值：sort
参数说明：该参数用于设置ShuffleManager的类型。Spark 1.5以后，有三个可选项：hash、sort和tungsten-sort。HashShuffleManager是Spark 1.2以前的默认选项，但是Spark 1.2以及之后的版本默认都是SortShuffleManager了。tungsten-sort与sort类似，但是使用了tungsten计划中的堆外内存管理机制，内存使用效率更高。
调优建议：由于SortShuffleManager默认会对数据进行排序，因此如果你的业务逻辑中需要该排序机制的话，则使用默认的SortShuffleManager就可以；而如果你的业务逻辑不需要对数据进行排序，那么建议参考后面的几个参数调优，通过bypass机制或优化的HashShuffleManager来避免排序操作，同时提供较好的磁盘读写性能。这里要注意的是，tungsten-sort要慎用，因为之前发现了一些相应的bug。

spark.shuffle.sort.bypassMergeThreshold
默认值：200
参数说明：当ShuffleManager为SortShuffleManager时，如果shuffle read task的数量小于这个阈值（默认是200），则shuffle write过程中不会进行排序操作，而是直接按照未经优化的HashShuffleManager的方式去写数据，但是最后会将每个task产生的所有临时磁盘文件都合并成一个文件，并会创建单独的索引文件。
调优建议：当你使用SortShuffleManager时，如果的确不需要排序操作，那么建议将这个参数调大一些，大于shuffle read task的数量。那么此时就会自动启用bypass机制，map-side就不会进行排序了，减少了排序的性能开销。但是这种方式下，依然会产生大量的磁盘文件，因此shuffle write性能有待提高。

如果你的Application在执行的过程中，出现了类似reduce OOM的错误，错误原因会有哪一些？
三种解决方案：
1、提高Executor的内存
2、提高shuffle聚合的内存比例
3、减少每次拉取的数据量
