本文深入探讨了半导体的基础知识，包括本征半导体、N型与P型半导体的区别，以及掺杂对导电性的影响。详细解析了PN结的形成过程，其单向导电性，温度对载流子的影响，和PN结的电容效应。此外，还对比了点接触型与面接触型二极管的特性。
半导体：导电性介于导体与结缘体之间的物质
本征半导体：纯净 晶体结构 的半导体
载流子有 空穴和自由电子 两种
参入杂质的原因是为了能够使导电性可控
N型半导体 是加入5价P磷
P型半导体 是加入3价B硼
在杂质半导体中温度变化导致多子和少子数目变化，两者数目变化相同，浓度变化不相同
少子浓度变化更大
PN结
扩散运动 浓度差
漂移运动 电场作用
会形成内电场（空间电荷区）耗尽层
PN结的单向导电性
负极都需要先接一个电阻
PN结正向偏置 耗尽层变窄 扩散运动加剧
PN结反向偏置 耗尽层变宽 阻止扩散运动(截止)
半导体的温度稳定性主要取决于少子

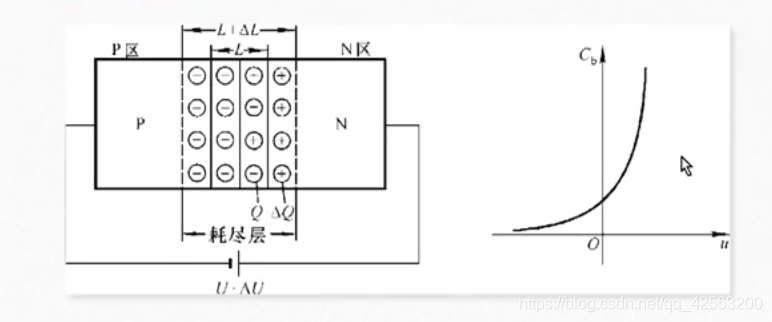

PN结的电容效应
反向电压 势垒电容
正向电压 扩散电容
结电容 Cj=Cb+Cd
半导体二极管结构 表示如下图
点接触型：结面积小，结电容小，最高工作频率高，结允许的电流小
面接触型：相反
