如何直接从TI官方获得芯片的原理图和封装

如何直接从IT官方获得芯片的原理图和封装

先在TI官网查找芯片，随便用搜索引擎，搜索TI进入TI 官网。搜索msp430f6638（随便一个芯片）如下：

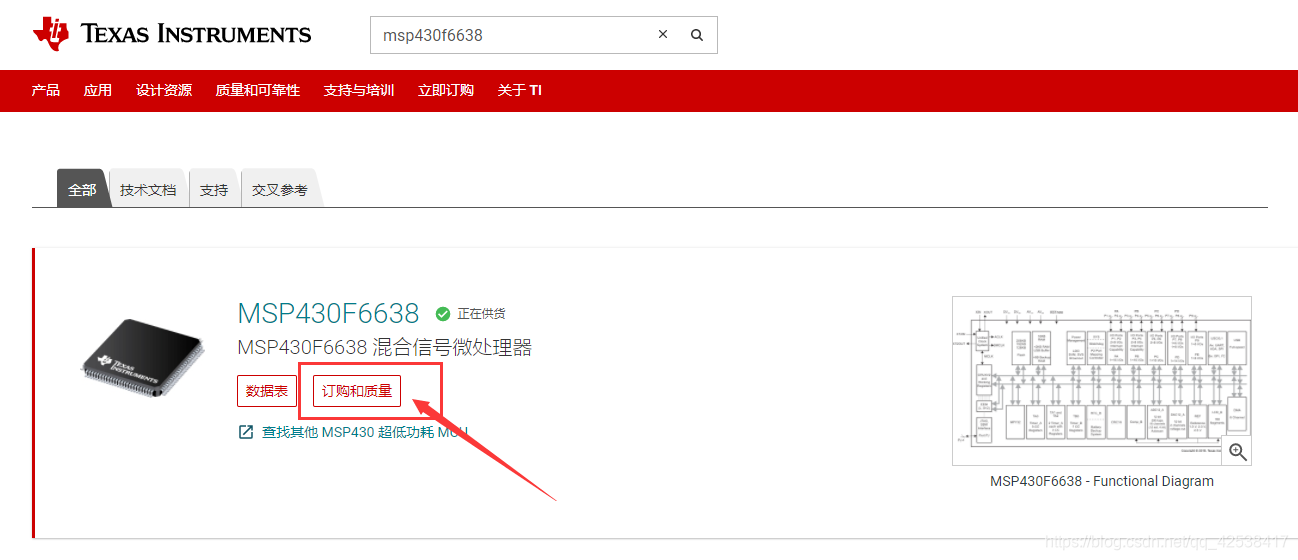

找到你需要的结果点击订购和质量。

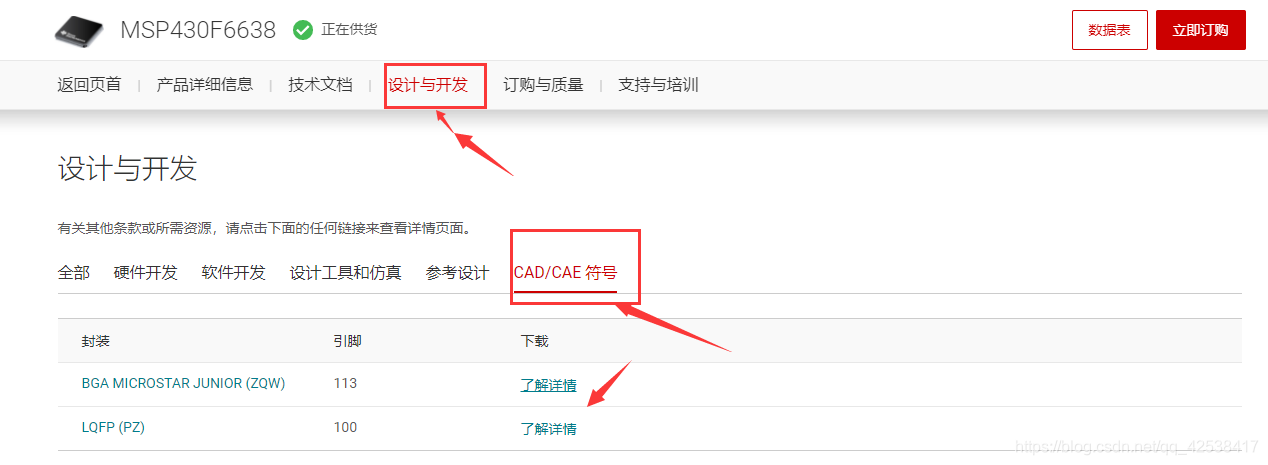

拉到最下面，找到设计与开发，选择某一个封装（至于这些有什么区别，还不知道-_- 太难了）

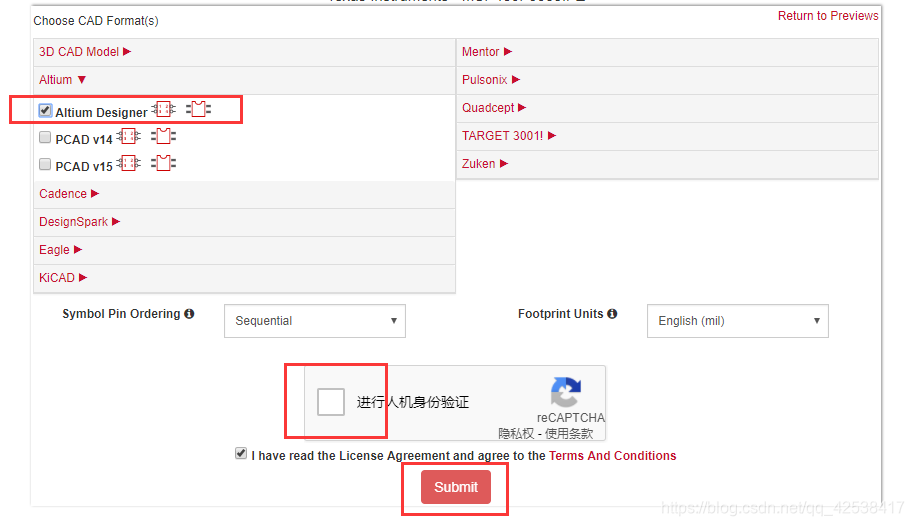

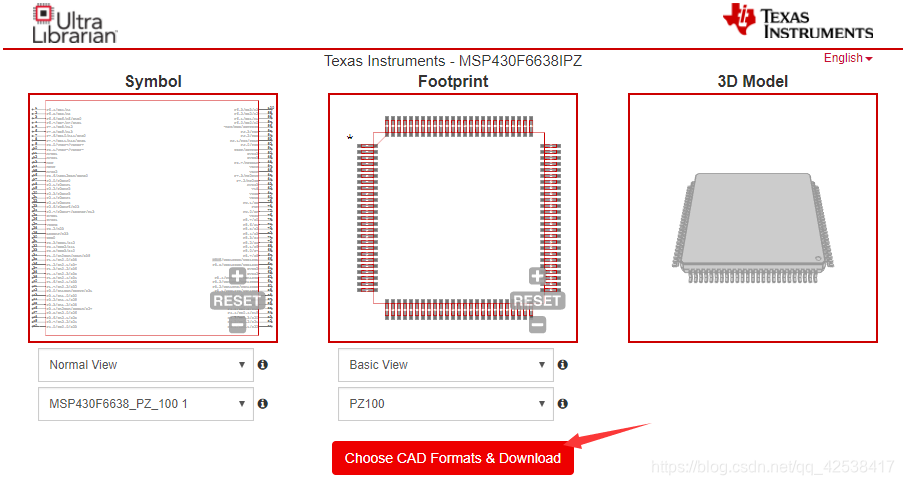

点击了解详情，可以看到下面这个界面。然后就可以选择下载了。然后验证下载……

下载完成后解压

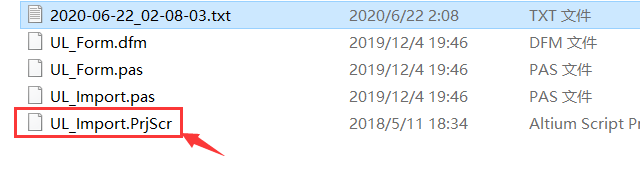

可以看到以下几个文件，有个文件的后缀格外眼熟，PrjScr，我觉得就是它了，双击！然后会打开AD。

第一个那个文档应该是一个说明文档。它告诉你导出到哪里去了，而且后面怎么做也说得很清楚（听说的）。反正我英语不好没看懂-_-

AD打开以后是这个样子的

这个虽然还不是你要的原理图和封装，但是真的很接近了。
你双击点开它，其实他是一个脚本，一个可以生成原理图和封装的脚本。

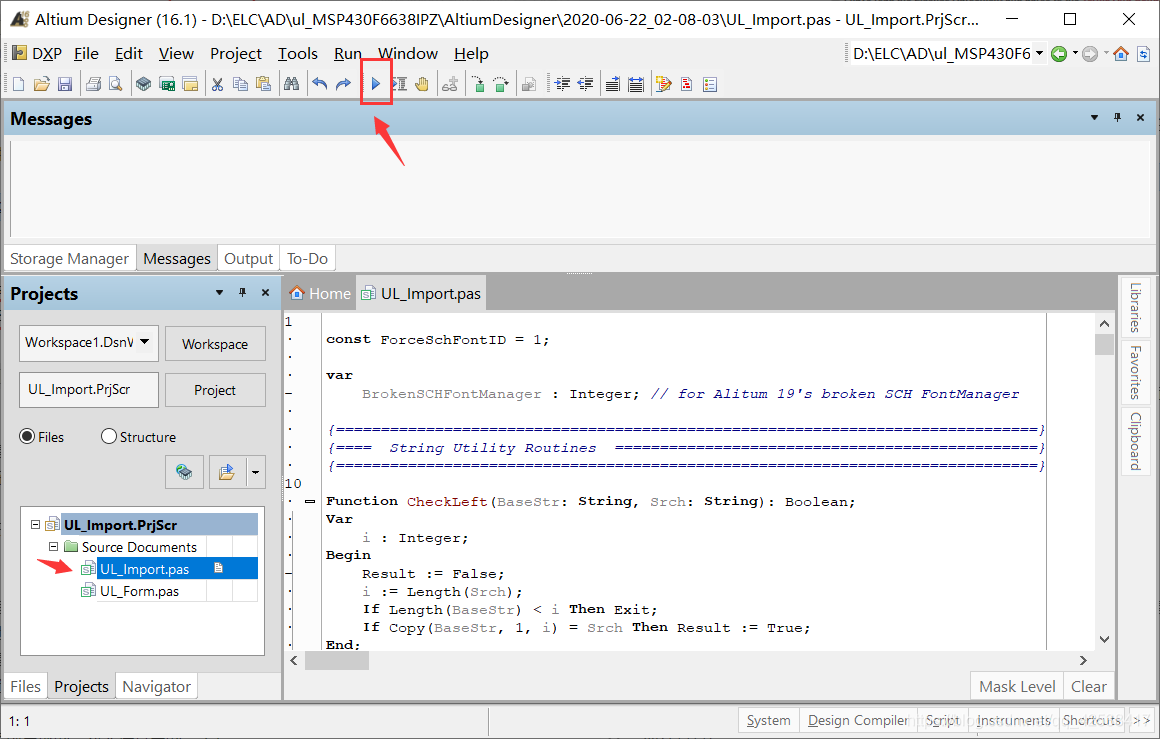

然后点击上面那个运行

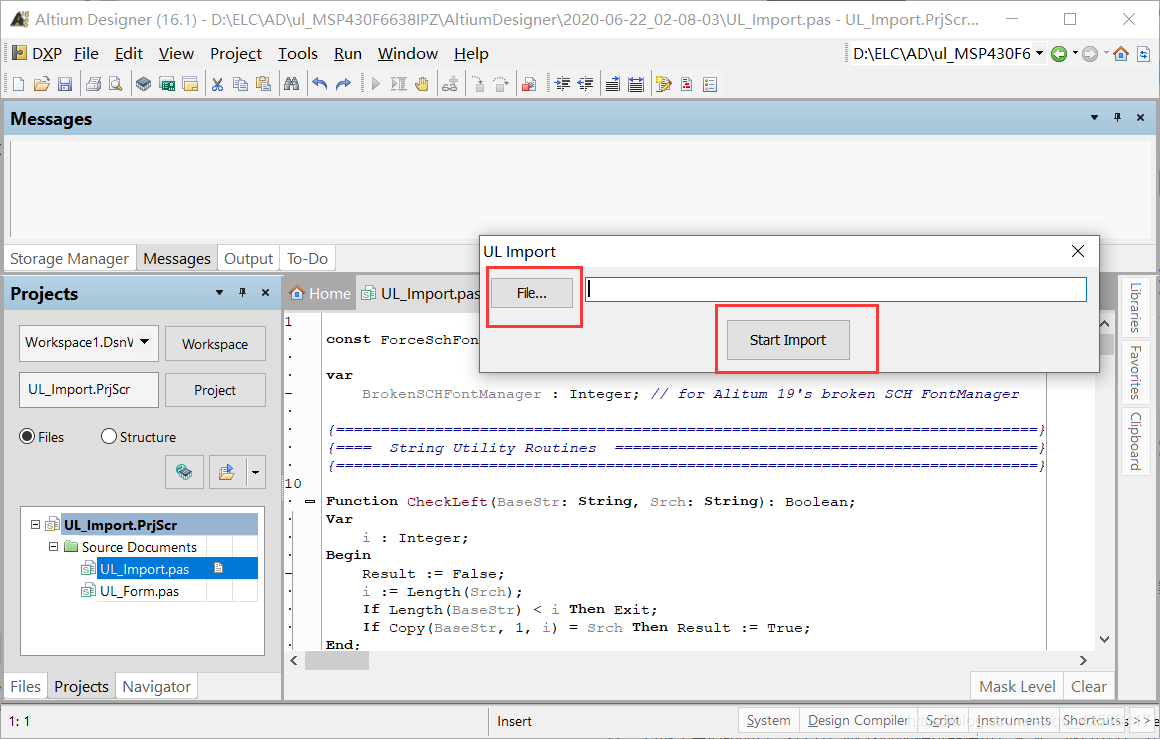

点击运行后，发现他还需要一个文件，点击这个File，导入之前那个text文档（就之前说读不懂那个）

运行完成后，应该就差不多了。

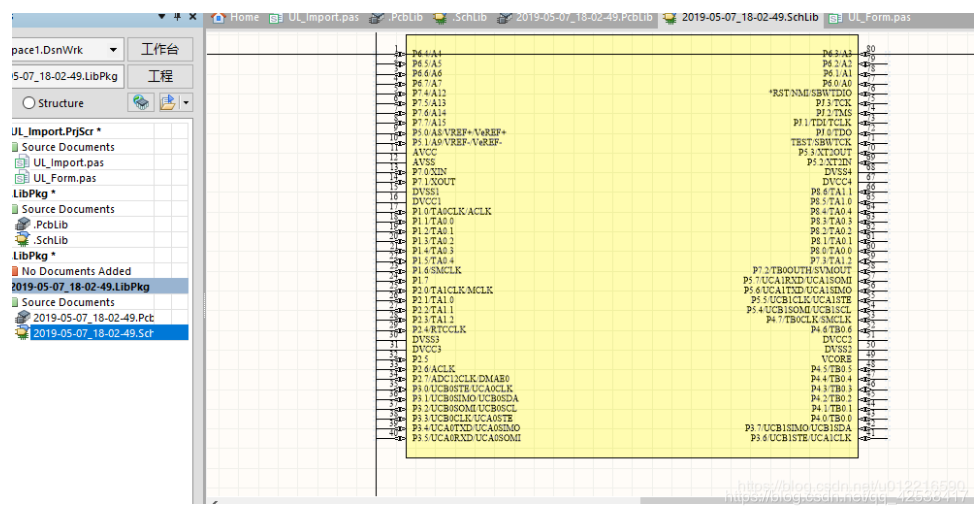

然后接下来那个原理图就可以随意操作了（至于怎么操作，我还真不会-_-）

(ps:有个博主说：另外需要说明的是，你点开封装图的时候可能啥也看不到， 那是因为一共有三种封装，你还没有为他配置。在下方点击PCB Library 去选择一下，就出来啦~）

本文其实是一个练手文，这操作很简单，就写给自己看看。
