【C51单片机】流水灯(仿真)

1、流水灯功能

所谓流水灯就是8个发光二极管(LED)轮流点亮，周而复始，实现多花样流水灯效果,如:8个发光二极管循环点亮（第①号灯亮、第②号灯亮……第⑧号灯亮，第①号灯亮、第②号灯亮……第⑧号灯亮，……，每次只亮一个灯）；8个LED从左到右循环依次点亮（第①号灯亮、第①②号灯亮……第①②③④⑤⑥⑦⑧号灯亮），间隔1s，直到8个灯全亮后，蜂鸣器响一下，然后都熄灭，再又从左到右循环依次点亮，如此循环；同时要做出多种效果

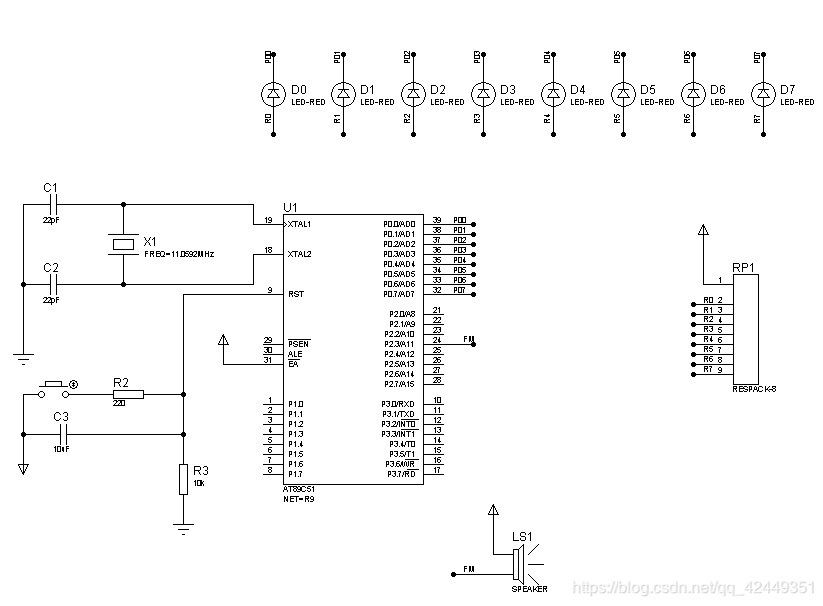

2、PROTEUS中设计的电路图

3、源代码

#include <reg51.h>
#define u8 unsigned char
#define u16 unsigned int
sbit button=P2^0;
u8 k=0;
sbit FM = P2^3;
void delay_ms(int x)
{
    int i,j;
     for(i=0;i<=x;i++)
         for(j=0;j<=110;j++);
}

//从左向右
void light1()
{
    unsigned char temp,i;
    temp=0xff;
    for(i=0;i<9;i++)
    {    delay_ms(500);
        P0=temp;
         delay_ms(500);
        temp=temp<<1;
    }
    TR0=1;
    delay_ms(1000);
    P0=0xff;

}
//从右向左
void light2()
{
    unsigned char temp,i;
    temp=0xff;
    for(i=0;i<9;i++)
    {
        delay_ms(500);
        P0=temp;
         delay_ms(500);
        temp=temp>>1;
    }
    TR0=1;
    delay_ms(1000);
    P0=0xff;
}

//两个灯一起亮
void light3()
{
    unsigned char temp,i;
    temp=0xff;
    for(i=0;i<5;i++)
    {
        delay_ms(500);
        P0=temp;
         delay_ms(500);
        temp=temp<<2;
    }
    TR0=1;
    delay_ms(1000);
    P0=0xff;
}


//两边向中间
void light4()
{

     unsigned char i;
     unsigned char *Temp[4];
     Temp[0] = 0x7e;
     Temp[1] = 0x3c;
     Temp[2] = 0x18;
     Temp[3] = 0x00;
     for(i=0;i<4;i++)
     {
         delay_ms(500);
           P0=Temp[i];
         delay_ms(500);
     }
    TR0=1;
    delay_ms(1000);
    P0=0xff;
}

void main()
{
    FM=1;
    TL0 = (8192-1250)%32;
    TH0    = (8192-1250)/32;
    TMOD = 0X00;
    EA=1;//总中断允许
    ET0 = 1;
    while(1){

        light1();
        light2();
        light3();
        light4();
    }
}

void time0() interrupt 1
{
    TL0 = (8192-1000)%32;
    TH0    = (8192-1000)/32;
    FM = ~FM;
    k++;
    if(k==50) {FM=1;k=0;TR0=0;}
}

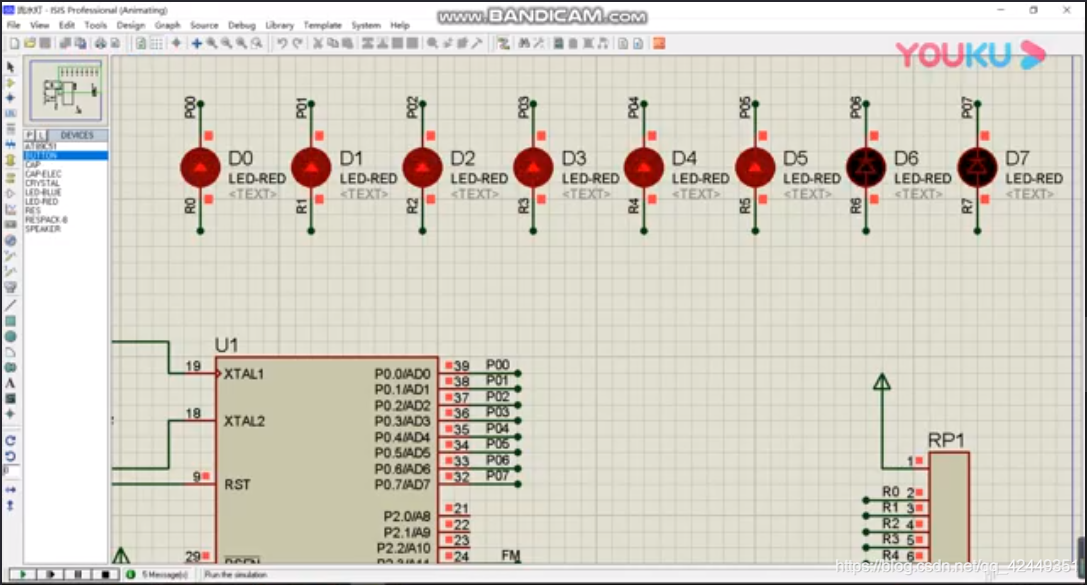

4、流水灯效果
